39281183

厂牌: MOLEX

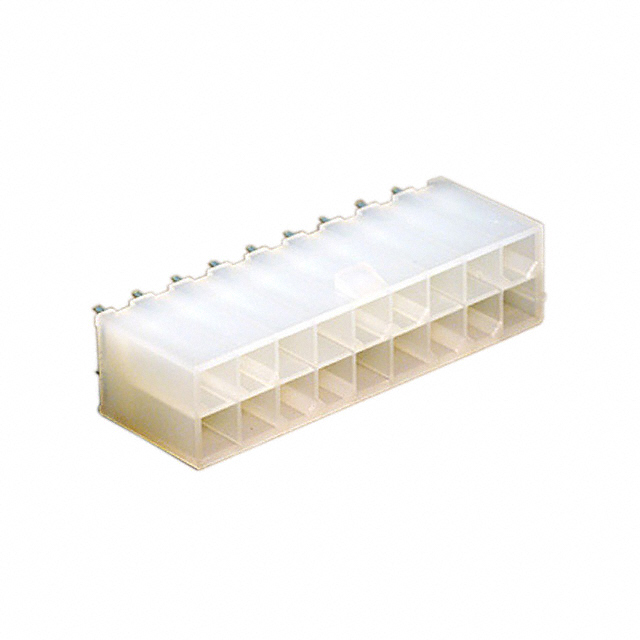

产品描述: Molex 4.2mm间距18p双排排针 线对板连接器, Mini-Fit Jr.系列, 直角, 通孔安装
供应商型号: 39281183
供应商: 云汉优选
标准整包数: 10
MOLEX 矩形连接器 - 针座 - 公插针 39281183

39281183概述


    产品简介


    本文介绍了Molex公司的Mini-Fit JR垂直连接器系列。Mini-Fit JR连接器是广泛应用于各类电子设备中的高可靠性连接器。它们的主要用途包括工业自动化、通讯设备、汽车电子等领域。这些连接器通过其紧凑的设计和可靠的功能,在多种应用场景中提供了优异的性能表现。

    技术参数


    - 尺寸:外形尺寸多样,具体尺寸见技术手册。
    - 材料:
    - 外壳材料:尼龙6/6(UL94V-2, 颜色:自然)或(UL94V-0, 颜色:自然/黑色)
    - 端子材料:黄铜或磷青铜
    - 端子电镀:多种选项,包括光亮锡、镍锡复合镀层、选择性金锡镀层等。
    - 额定电流:根据不同型号,额定电流范围为2.5A~12A。
    - 额定电压:最大电压等级为500V。
    - 工作温度:一般适用于-40°C至+105°C的工作温度范围。
    - 安装方式:垂直安装。
    - 包装:可选散装或盘装(TRAY)。

    产品特点和优势


    Mini-Fit JR连接器具有以下显著优势:
    - 高可靠性:提供可靠的电气和机械连接,保证长期稳定运行。
    - 易于安装:采用垂直安装设计,方便快速组装。
    - 多样化选择:提供多种材料和电镀选项,满足不同应用场景的需求。
    - 抗干扰性强:具备优良的电磁兼容性,确保信号传输的稳定性。

    应用案例和使用建议


    应用案例
    1. 工业自动化:在各种工业控制系统中作为关键的信号传输部件。
    2. 通信设备:用于通信设备内部各模块之间的连接。
    3. 汽车电子:为汽车电子系统提供可靠稳定的连接。
    使用建议
    - 在选择连接器时,根据具体应用场景和需求选择合适的材料和电镀类型。
    - 安装时遵循正确的装配步骤,避免损坏连接器端子。
    - 使用前应检查连接器的额定电流和电压是否符合设备要求。

    兼容性和支持


    Mini-Fit JR连接器与Mini-Fit JR插座无针脚版本配套使用。制造商提供详细的技术支持和售后服务,帮助客户解决问题和优化使用体验。

    常见问题与解决方案


    - 问题:连接器插拔次数有限。
    - 解决方案:按照手册推荐的使用条件和操作规范进行安装和使用,定期检查并维护连接器。
    - 问题:连接器接触不良。
    - 解决方案:确认连接器是否正确安装,检查是否有灰尘或异物影响接触,必要时清洁连接器。

    总结和推荐


    Mini-Fit JR垂直连接器凭借其高可靠性、易于安装及多样化选择等特点,在工业自动化、通信设备和汽车电子等领域得到了广泛应用。对于需要高性能连接器的应用场合,强烈推荐选用Mini-Fit JR连接器。

39281183参数

参数
触头镀层厚度 - 配接 900nm
触头镀层 - 配接
间距-配接 4.2mm
类型 Header,Locking Ramp
额定电流 9A
防护等级 -
针脚数 18pin
排数 2
颜色 白色
长*宽*高 39.8mm*9.6012mm*11mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

39281183厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

39281183数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 39281183 39281183数据手册

39281183封装设计

查看详情并下载
Symbol
Footprint
3D Model
