15-97-7083

厂牌: MOLEX
产品描述: 8pin 4.2mm 2 5.51mm Header,Locking Ramp 13A 900nm 锡 黑色 通孔安装
供应商型号: N-15-97-7083
供应商: 云汉优选
标准整包数: 1
MOLEX 矩形连接器 - 针座 - 公插针 15-97-7083

15-97-7083概述


    产品简介

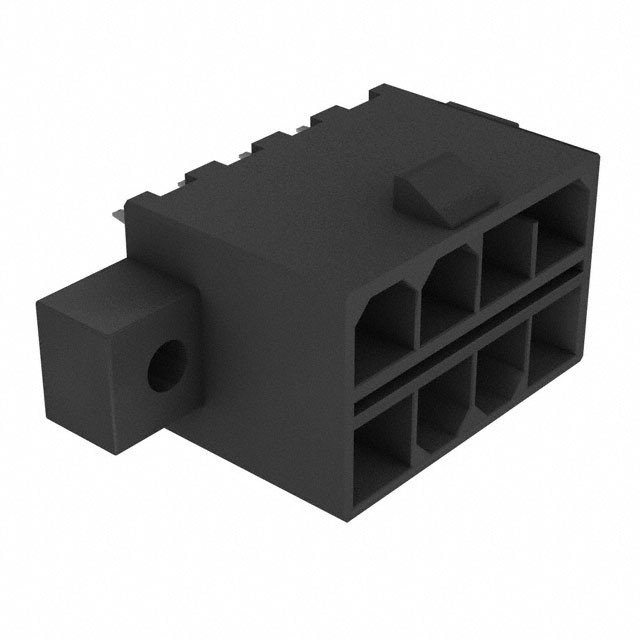

    Mini-Fit T.P.A. 垂直插头组件
    Mini-Fit T.P.A.(可压接压线筒)垂直插头组件是一种用于电气连接的多功能产品。它特别适用于需要高密度连接的应用场合,如电信、工业自动化和计算机系统。此组件采用模块化设计,支持2到16个电路部分,能够灵活适应不同的连接需求。

    技术参数


    - 电路尺寸: 2至16个电路
    - 材料: 聚酯树脂,未填充,94V-0级,颜色为黑色
    - 终端材料: 黄铜合金
    - 镀层选项:
    - 1 = .000035/(.00090)英寸(最小)回流锡镀层,.000020/(.00050)英寸(最小)铜镀层
    - 2 = .000030/(.00076)英寸(最小)选择金,.000100/(.00254)英寸(最小)选择锡镀层,.000050/(.00127)英寸(最小)镍镀层
    - 3 = .000100/(.00254)英寸(最小)锡镀层,.000050/(.00127)英寸(最小)镍镀层
    - 兼容螺丝: 可以使用#4或M3自攻螺钉进行固定
    - 包装方式: 大量供应和盘式包装

    产品特点和优势


    - 高可靠性: 采用了高品质材料和先进的制造工艺,确保了长期稳定的工作性能。
    - 灵活的电路布局: 支持2到16个电路部分,使得产品能够适应各种不同的连接需求。
    - 易于安装: 该组件结构紧凑,安装简便,减少了组装时间和成本。
    - 环保材料: 使用无卤素聚酯树脂材料,符合环保标准,适合现代电子产品需求。

    应用案例和使用建议


    Mini-Fit T.P.A. 垂直插头组件适用于多种应用场景,例如电信设备、工业控制系统和计算机外围设备等。为了确保最佳性能,建议在安装时注意以下几点:
    - 确保所有电路接线正确且牢固,避免短路。
    - 使用适当的工具(如压线钳)将电线牢固地压接到插头组件上。
    - 安装时注意不要过度拧紧螺丝,以免损坏插头组件。

    兼容性和支持


    - 兼容性: 该产品可以与相应的Mini-Fit T.P.A. 插座匹配,形成完整的连接系统。
    - 支持服务: 供应商提供详细的安装指南和技术支持,确保用户能够顺利使用产品。

    常见问题与解决方案


    1. 问题: 插头安装困难
    - 解决方法: 确认插头和插座型号一致,并检查是否有异物阻碍。

    2. 问题: 信号传输不稳定
    - 解决方法: 检查所有接线是否接触良好,必要时重新焊接。
    3. 问题: 插头损坏
    - 解决方法: 如果发现插头损坏,应及时更换新的插头组件。

    总结和推荐


    Mini-Fit T.P.A. 垂直插头组件凭借其高可靠性、灵活的电路布局和易安装的特点,在多个领域展现出卓越的应用表现。如果您正在寻找一种高效可靠的连接解决方案,这款产品值得您考虑。基于其优异的表现和广泛的应用场景,我们强烈推荐使用Mini-Fit T.P.A. 垂直插头组件。

15-97-7083参数

参数
针脚数 8pin
间距-配接 4.2mm
排数 2
排距 5.51mm
触头镀层 - 配接
触头镀层厚度 - 配接 900nm
防护等级 -
额定电流 13A
类型 Header,Locking Ramp
颜色 黑色
22mm(mm)
安装方式 通孔安装
应用等级 工业级,汽车级
零件状态 停产
包装方式 散装

15-97-7083厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

15-97-7083数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 15-97-7083 15-97-7083数据手册

15-97-7083封装设计

查看详情并下载
Symbol
Footprint
3D Model
