901210956

厂牌: MOLEX
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 36pin 3A 760nm 金 黑色 通孔安装 91.44mm(长度)*3.6322mm(宽度)
供应商型号:
供应商:
标准整包数: 0

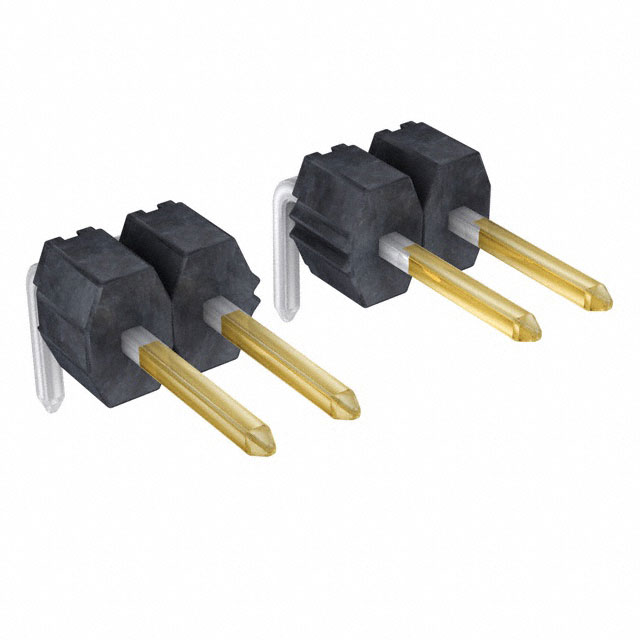

MOLEX 矩形连接器 - 针座 - 公插针 901210956

901210956概述

    C-Grid III 2.54mm Pitch 3 Row Dual Wafer Through Hole Header

    1. 产品简介


    C-Grid III 是一款高性能电子连接器系列产品,由Molex Electronic Technologies开发。此产品系列主要包括垂直和直角接头、单排和双排模块,旨在满足广泛的电子应用需求。C-Grid III 通过其独特的三行双瓦片设计提供了出色的电气特性和机械稳定性,广泛应用于电信、工业控制、消费电子和其他高可靠性要求的应用场合。

    2. 技术参数


    以下是C-Grid III的主要技术参数:
    - 电压(Voltage): ≤350V DC/AC (根据IEC 130-1)
    - 电流(Current): ≤3A
    - 温度范围(Temperature):
    - 工作温度:
    - 无屏蔽和屏蔽接头及PCB连接器:-55°C至+125°C
    - 压接模块和外壳:-55°C至+105°C
    - 非工作温度:
    - 无屏蔽和屏蔽接头及PCB连接器:-55°C至+125°C
    - 压接模块和外壳:-55°C至+105°C
    - 电气要求(Electrical Requirements):
    - 接触电阻(Contact Resistance): 初始值≤20mΩ,最大变化值≤10mΩ
    - 绝缘电阻(Insulation Resistance): ≥5000MΩ(屏蔽和非屏蔽接头),≥1000MΩ(PCB连接器、压接壳体和模块)
    - 耐电压(Dielectric Withstanding Voltage): ≥1000V
    - 机械要求(Mechanical Requirements):
    - 接触保持力(Contact Retention in Housing): ≥20N(垂直和平直状态),≥15N(右角状态),≥8.8N(90152型号),≥15N(90119型号)

    3. 产品特点和优势


    C-Grid III的主要特点和优势包括:
    - 高可靠性:耐高温、高湿度、振动和冲击测试。
    - 广泛的温度范围:可在极端环境下正常工作,适用于各种恶劣环境条件。
    - 出色的电气特性:低接触电阻、高绝缘电阻和高耐电压能力。
    - 兼容性强:支持多种压接终端和模块,易于集成到不同系统中。

    4. 应用案例和使用建议


    C-Grid III 可广泛应用于电信基础设施、工业自动化控制系统、医疗设备、汽车电子和消费电子产品中。例如,在工业自动化控制系统中,可以作为关键组件用于信号传输和电源分配。在实际使用中,建议遵循制造商的装配指南,确保正确的压接和安装过程,以达到最佳的电气和机械性能。

    5. 兼容性和支持


    C-Grid III 与各种标准压接工具和模块兼容,可与不同的PCB布局和设计配合使用。Molex Electronic Technologies提供详细的技术文档和支持服务,包括应用规范、安装指南和售后服务,以帮助用户进行正确的选择和安装。

    6. 常见问题与解决方案


    - 问题:接头在焊接过程中损坏。
    - 解决方案:确保按照规定的焊接温度和时间进行操作,避免过热导致损坏。

    - 问题:接触电阻过高。
    - 解决方案:检查接头是否正确压接到位,必要时重新压接并进行清洁处理。

    - 问题:安装后无法正常工作。
    - 解决方案:确认接头方向正确,检查接线是否松动,确保所有接口都牢固连接。

    7. 总结和推荐


    C-Grid III 2.54mm Pitch 3 Row Dual Wafer Through Hole Header 在高可靠性、宽温度范围和优异的电气性能方面表现出色。其广泛的应用范围和卓越的支持使其成为各种电子应用的理想选择。强烈推荐使用C-Grid III 以满足高端电子系统的需求。

901210956参数

参数
针脚数 36pin
排数 1
触头镀层厚度 - 配接 760nm
触头镀层 - 配接
间距-配接 2.54mm
额定电流 3A
类型 Breakaway,Header,Push-Pull
颜色 黑色
防护等级 -
长*宽*高 91.44mm(长度)*3.6322mm(宽度)
安装方式 通孔安装
应用等级 汽车级,通用级
零件状态 在售
包装方式 托盘

901210956厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

901210956数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 901210956 901210956数据手册

901210956封装设计

查看详情并下载
Symbol
Footprint
3D Model
