22112132

厂牌: MOLEX
产品描述: Friction Lock,Header 2.54mm 1 13pin 4A 510nm 金 白色 通孔安装 6.35mm(高度)
供应商型号: Q-22112132
供应商: 期货订购
标准整包数: 2850

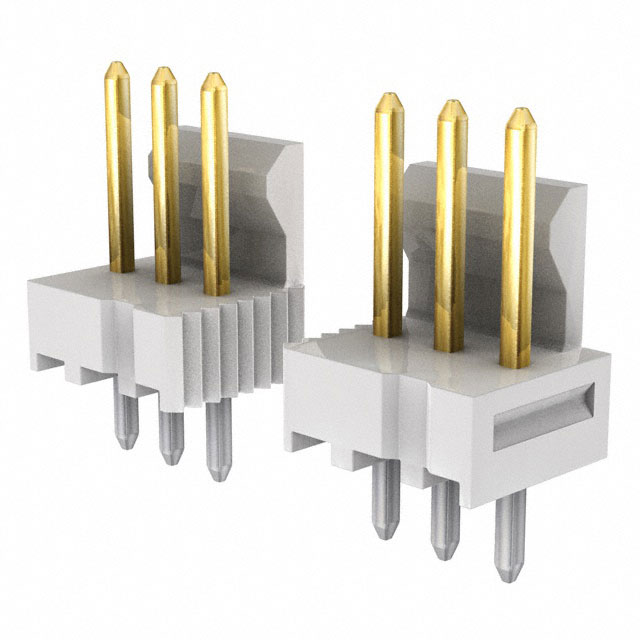

MOLEX 矩形连接器 - 针座 - 公插针 22112132

22112132概述


    产品简介


    本文档介绍的是2.54毫米(0.100英寸)中心线(间距)0.64毫米(0.025英寸)方孔插针连接器,适用于印刷电路板(PCB)连接器或采用22至30号AWG线材并用压接技术制作的终端连接器。这些产品包括多种系列的端子、端盖、PCB连接器及插头,适用于广泛的电子元器件应用领域。

    技术参数


    - 电压额定值:500 V AC 或 600 V DC。
    - 电流额定值:每单个回路最大2.5安培。
    - 温度范围:-40°C 至 +105°C。
    - 接触电阻:初始值不大于10毫欧姆(在0.100英寸方孔中)。
    - 绝缘电阻:最小值为1000兆欧姆。
    - 耐压能力:两倍额定电压加1000伏特。
    - 电容值:最大值为2皮法。
    - 温升:不超过30°C。
    - 连接力:最大插入力4.9牛顿(1.1磅力),最小拔出力0.56牛顿(0.125磅力)。
    - 终端保持力:最小值为17.8牛顿(4.0磅力)。
    - 振动和冲击:机械冲击测试符合EIA 364-28标准,振动测试后接触电阻变化不超过10毫欧姆,位移小于1微秒。
    - 热循环冲击:连续25个循环后接触电阻变化不超过10毫欧姆。
    - 环境要求:在高低温及湿度条件下进行测试,无损坏且保持电气特性。

    产品特点和优势


    本产品具有以下优势:
    - 材料选择多样:端子材料可选黄铜或磷青铜,确保长期可靠性。
    - 宽泛的电压和电流适用性:可以满足各种不同应用场合的需求。
    - 优良的机械特性:经过振动和冲击测试后仍能保持稳定的电气性能。
    - 广泛的温度适应性:适用于从低温到高温的各种环境。
    - 高可靠性:在恶劣环境下依然能够可靠工作。

    应用案例和使用建议


    该连接器适用于多种设备,如计算机、汽车、工业控制等领域的印刷电路板连接。对于需要高可靠性和良好电气性能的应用场景尤其适合。建议在设计时考虑使用高性能磷青铜端子以提高整体性能,同时注意按照厂商提供的工具进行正确的压接操作以保证连接的稳定性。

    兼容性和支持


    该产品与常见的22-30号AWG线材兼容,同时在不同的电压和电流条件下也具有良好的适用性。制造商提供了详细的安装和维护指南,以及全面的技术支持服务,以帮助客户顺利实施和维护其系统。

    常见问题与解决方案


    1. 问:如何正确安装连接器?
    答:应严格按照制造商提供的工具进行操作,避免过大的压力导致端子变形或损坏。

    2. 问:如何确保连接器的使用寿命?
    答:在使用过程中应注意保护连接器免受物理损伤,并定期检查其电气性能,以确保持续的可靠运行。
    3. 问:在什么情况下连接器会失效?
    答:通常由于过度振动、温度变化或电气负载过大等原因可能导致连接器失效。需定期进行检查和维护以防止此类问题发生。

    总结和推荐


    综上所述,这款2.54毫米中心线方孔插针连接器具备优秀的电气性能、机械强度及环境适应性,非常适合用于需要高可靠性的电子产品中。无论是从技术规格还是应用场景来看,它都是市场上极具竞争力的产品之一。强烈推荐在对连接器有严格要求的项目中使用本产品。

22112132参数

参数
针脚数 13pin
类型 Friction Lock,Header
额定电流 4A
防护等级 -
颜色 白色
触头镀层 - 配接
触头镀层厚度 - 配接 510nm
排数 1
间距-配接 2.54mm
长*宽*高 6.35mm(高度)
安装方式 通孔安装
应用等级 医疗级,汽车级,电信级,通用级
零件状态 在售
包装方式 散装

22112132厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

22112132数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 22112132 22112132数据手册

22112132封装设计

查看详情并下载
Symbol
Footprint
3D Model
