22289054

厂牌: MOLEX
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 5pin 4A 760nm 金 黑色 通孔安装 12.7mm(长度)*10.6mm(高度)
供应商型号: Q-22289054
供应商: 期货订购
标准整包数: 12000

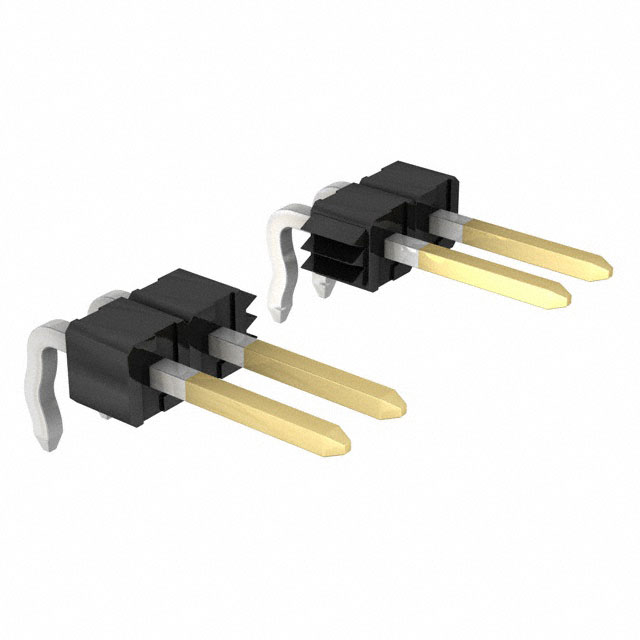

MOLEX 矩形连接器 - 针座 - 公插针 22289054

22289054概述


    产品简介


    本产品属于0.100英寸(2.54毫米)中心线间距的0.025英寸(0.64毫米)方形针头连接器,适用于印刷电路板(PCB)连接器或通过压接技术连接22至30 AWG导线的终端。产品包括一系列的终端、端子座、PCB连接器和引脚头,广泛应用于各类电子设备和系统中。

    技术参数


    安全机构认证
    - UL文件编号:E29179
    - CSA认证:LR19980
    额定电压及电流
    | 系列 | 电压等级(交流或直流) | 电流等级(单电路,安培) | 温度等级(℃) |
    ||
    | 2695 | 500V AC / 600V DC | 2.5 | 105°C |
    | 4455 | 600V DC | 2.5 | 105°C |
    | 4030 | 600V DC | 2.5 | 105°C |
    | ... |
    温度范围
    - 工作温度:铜终端-40°C至+80°C,磷青铜终端-40°C至+105°C
    - 非工作温度:铜终端-40°C至+105°C,磷青铜终端-40°C至+105°C

    产品特点和优势


    本系列产品具有以下特点和优势:
    - 高性能材料:提供 brass 或 phosphor bronze 材质选项,适用于高负载应用。
    - UL和CSA双重认证:确保产品质量符合国际安全标准。
    - 多种型号选择:适应不同的安装需求,如PCB连接器、引脚头等。
    - 高可靠性:具备耐高温、抗振动、耐冲击等特性,在各种严苛环境中保持稳定的电气性能。

    应用案例和使用建议


    应用案例
    - 在汽车电子系统中,用于电源管理模块的连接器。
    - 在工业控制系统中,作为信号传输的关键部件。
    使用建议
    - 对于高频信号传输的应用,建议选用具有更高信号完整性的型号。
    - 在设计时考虑终端与导线间的绝缘电阻,以确保安全可靠的工作状态。

    兼容性和支持


    产品与多种电子元器件和设备兼容,包括不同类型的PCB和导线。制造商提供了详细的技术支持文档,以帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    1. 问题:如何确保终端的稳固连接?
    - 解决方案:使用指定的压接工具进行压接,以保证最佳连接效果。
    2. 问题:如何处理因振动导致的连接失效?
    - 解决方案:定期检查并重新压接终端,以恢复原有的接触电阻。

    总结和推荐


    该系列产品以其卓越的性能和广泛的适用性在市场上脱颖而出。无论是对于需要极高可靠性的工业应用还是对成本敏感的消费电子产品,都是理想的选择。我们强烈推荐使用这些产品以获得最佳的性能表现。

22289054参数

参数
触头镀层 - 配接
防护等级 -
额定电流 4A
触头镀层厚度 - 配接 760nm
针脚数 5pin
间距-配接 2.54mm
排数 1
类型 Breakaway,Header,Push-Pull
颜色 黑色
长*宽*高 12.7mm(长度)*10.6mm(高度)
安装方式 通孔安装
应用等级 医疗级,汽车级,电信级,通用级
零件状态 在售
包装方式 散装

22289054厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

22289054数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 22289054 22289054数据手册

22289054封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
12000+ $ 0.2523 ¥ 2.094
库存: 12000000
起订量: 12000 增量: 12000
