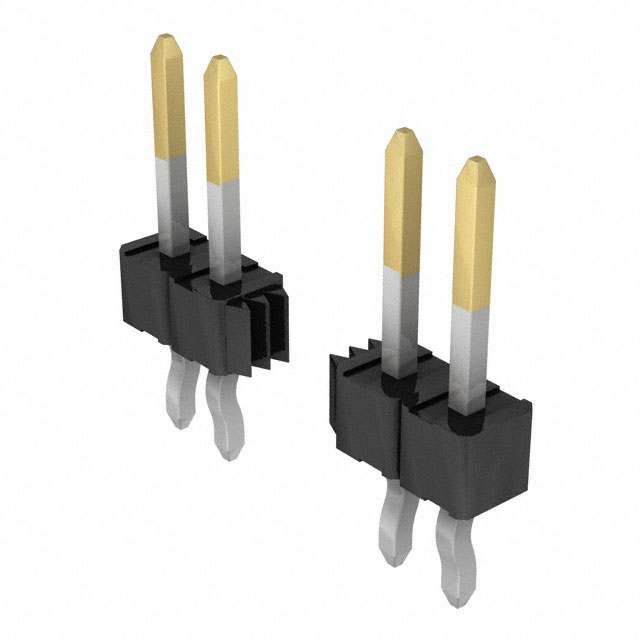

22285365

厂牌: MOLEX
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 36pin 4A 380nm 金 黑色 通孔安装 91.44mm(长度)*2.49mm(高度)
供应商型号:
供应商:
标准整包数: 0
MOLEX 矩形连接器 - 针座 - 公插针 22285365

22285365概述


    产品简介


    本产品规格书涵盖了间距为2.54毫米(0.100英寸)中心线(0.64毫米(0.025英寸)方形插针)的公头连接器,与印制电路板(PCB)连接器或通过压接技术连接22至30 AWG导线的连接器相匹配。
    产品名称及系列号:
    - 压接端子:2759、6459、41572、4809、8088
    - 压接外壳:2695
    - PCB连接器:4455
    - 公头连接器:4030、4094、6373、7478、6410、7395、42225、42226、42227、42228、42375、42376、42377
    尺寸、材料和镀层:
    - 端子材料:黄铜或磷青铜(建议使用磷青铜以获得最佳性能)
    - 连接器壳体:尼龙或聚酯
    - 插针:黄铜或磷青铜

    技术参数


    以下是根据产品手册整理出的技术规格和性能参数:
    - 电压:交流500V 或 直流600V
    - 电流:单电路最大电流2.5安培(取决于接触材料、镀层、环境温度等因素)
    - 工作温度:-40°C 到 +105°C(非工作状态为-40°C 到 +105°C)
    各系列产品具体参数如下:
    | 序列号 | 电压等级(AC RMS 或 DC) | 电流等级(单电路)(Amps) | 温度等级(°C) |
    | :: | :: | :: | :: |
    | 2695 | 500 V AC
    600 V DC | 250 - 2.5 | 105°C |
    | 4455 | 600 V AC | 250 - 2.5 | 105°C |
    | 4030 | 600 V AC | 250 - 2.5 | 105°C |
    | 4094 | 600 V AC | 250 - 2.5 | 105°C |
    | 6373 | 600 V AC | 250 - 2.5 | 105°C |
    | ... | ... | ... | ... |

    产品特点和优势


    - 高性能材料:使用磷青铜作为端子材料可提高连接器的机械强度和电性能。
    - 多功能性:适用于多种应用场景,如工业控制、汽车电子、通信设备等领域。
    - 安全认证:符合多项国际安全标准,包括UL、CSA认证,确保产品可靠性和安全性。

    应用案例和使用建议


    这些连接器广泛应用于工业自动化、电信设备、医疗仪器、航空航天等多个领域。例如,在工业自动化控制系统中,它们可以用于传感器与控制器之间的信号传输;在电信设备中,它们可用于网络设备间的高速数据传输。
    - 使用建议:
    - 在高温环境中使用时,建议选用磷青铜材料的连接器,以提高耐温性能。
    - 在振动环境下,可以通过增加连接器的锁定机制来提高稳定性。
    - 在需要高密度连接的应用场景中,可以选择多层堆叠设计的连接器,以节省空间并提高连接密度。

    兼容性和支持


    - 本产品兼容各类标准尺寸的连接器,且具有广泛的互换性。
    - 厂商提供全面的技术支持和售后服务,包括产品选型指导、安装调试培训等。

    常见问题与解决方案


    1. 连接器在高频应用中的信号完整性不佳。
    - 解决办法:选择带有屏蔽设计的连接器,或在布线时保持走线间距一致,减少串扰。
    2. 连接器在长时间工作后出现接触不良。
    - 解决办法:定期进行检查和维护,清洁连接器触点,并确保安装紧固无松动。
    3. 连接器在极端温度下工作不稳定。
    - 解决办法:选用高耐温等级的材料,并在设计时考虑散热措施,确保连接器能在极端条件下正常工作。

    总结和推荐


    综上所述,本产品在电气性能、机械可靠性、环境适应性等方面均表现出色,能够满足大部分应用场景的需求。特别是对于要求较高机械强度和电气稳定性的应用场合,建议优先考虑。总的来说,这是一款值得信赖的产品,值得向广大用户推荐。

22285365参数

参数
类型 Breakaway,Header,Push-Pull
触头镀层厚度 - 配接 380nm
间距-配接 2.54mm
额定电流 4A
防护等级 -
触头镀层 - 配接
针脚数 36pin
颜色 黑色
排数 1
长*宽*高 91.44mm(长度)*2.49mm(高度)
安装方式 通孔安装
应用等级 医疗级,汽车级,电信级,通用级
零件状态 在售
包装方式 散装
