0015246163

厂牌: MOLEX
产品描述: Header,Latch Holder 4.2mm 2 16pin 13A 760nm 金 通孔安装 40.2mm(长度)
供应商型号: 0015246163-ND
供应商: Digi-Key
标准整包数: 1

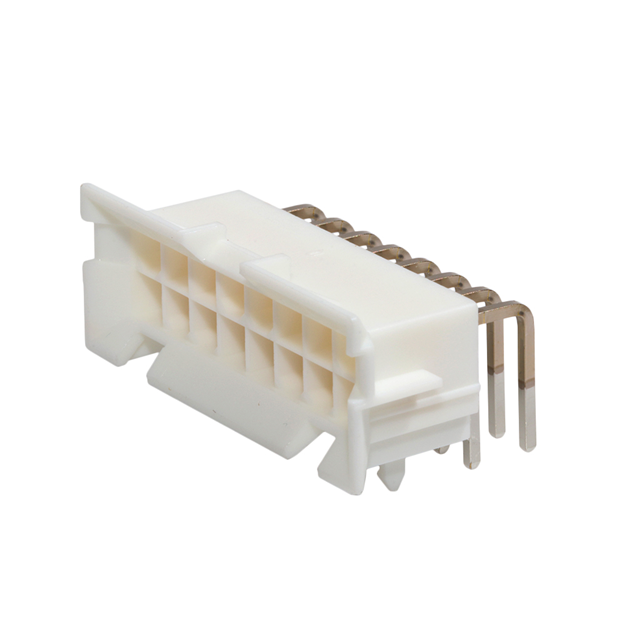

MOLEX 矩形连接器 - 针座 - 公插针 0015246163

0015246163概述

    Mini-Fit BMI Header 技术手册

    1. 产品简介


    Mini-Fit BMI Header 是一种高性能的印刷电路板(PCB)连接器,主要用于板对板、电源和线对板的应用场合。它采用双排设计,具有直角安装方式,并配备塑料插销式PCB锁,确保连接稳定可靠。该连接器由聚酰胺尼龙6/6材料制成,阻燃等级达到94V-0,可承受高达13A的最大电流。

    2. 技术参数


    | 参数 | 规格 |

    | 产品系列 | 42404 |
    | 电路数 | 16 |
    | 电流 - 每接触点最大值 | 13.0A |
    | 电压 - 最大值 | 600V |
    | 工作温度范围 | -40°C 到 +105°C |
    | 插拔寿命 | 最多30次循环 |
    | 色泽 | 自然色(白色) |
    | 材料 - 金属 | 黄铜 |
    | 材料 - 镀层 - 接触点 | 金镀层 |
    | 材料 - 镀层 - 端接 | 锡镀层 |
    | 材料 - 树脂 | 尼龙 |
    | 极化 | 对接极化和PCB极化 |
    | 密封程度 | 部分屏蔽 |
    | 端接接口风格 | 通孔 |
    | 引脚长度 | 3.30mm |

    3. 产品特点和优势


    Mini-Fit BMI Header 的独特之处在于其高可靠性、耐用性和易于安装的特点。它的塑料插销式PCB锁设计确保了连接的稳定性,减少了因振动导致的松动。此外,该连接器具有良好的电气性能,能够在高温和低温环境下保持稳定的性能表现。其双排设计和高电流承载能力使其适用于多种应用场景,如电源管理和数据传输。

    4. 应用案例和使用建议


    Mini-Fit BMI Header 广泛应用于各种电子设备中,如工业自动化系统、医疗设备、通信设备等。例如,在工业自动化系统中,它可用于连接控制板和电源模块,确保电力供应的稳定性和可靠性。在医疗设备中,它可以用于连接传感器和处理单元,保证信号传输的准确性。
    使用建议:为了确保最佳性能,建议在安装过程中严格按照制造商的指导进行操作。定期检查连接器的磨损情况,及时更换损坏的部件,以保持系统的稳定运行。

    5. 兼容性和支持


    Mini-Fit BMI Header 可与 Molex 的其他 Mini-Fit Plus HCS 系列终端配合使用,确保系统的兼容性和互换性。Molex 提供全面的技术支持和售后服务,包括产品咨询、安装指导和技术培训等,确保客户能够充分利用该产品的优势。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 确保正确安装插销式PCB锁,检查连接器是否紧固 |
    | 电流过载 | 检查负载电流是否超过13A,必要时增加散热措施 |
    | 信号干扰 | 使用屏蔽电缆并确保良好的接地连接 |

    7. 总结和推荐


    Mini-Fit BMI Header 是一款性能卓越的连接器,具备高可靠性、易用性和广泛的应用场景。其独特的设计和优秀的电气性能使其在市场上具有较强的竞争力。我们强烈推荐此产品给需要高性能连接解决方案的工程师和设计师。

0015246163参数

参数
类型 Header,Latch Holder
额定电流 13A
针脚数 16pin
防护等级 -
间距-配接 4.2mm
排数 2
触头镀层厚度 - 配接 760nm
触头镀层 - 配接
颜色 -
长*宽*高 40.2mm(长度)
安装方式 通孔安装
应用等级 医疗级,工业级,电信级,通用级
零件状态 在售
包装方式 散装,托盘

0015246163厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0015246163数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 0015246163 0015246163数据手册

0015246163封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.7544 ¥ 65.5247
10+ $ 6.3419 ¥ 53.0739
25+ $ 5.9446 ¥ 49.7492
50+ $ 5.6605 ¥ 47.3714
100+ $ 5.3903 ¥ 45.1102
320+ $ 4.9657 ¥ 41.5568
640+ $ 4.7288 ¥ 39.5746
1280+ $ 4.5034 ¥ 37.6876
库存: 1270
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 65.52
