1302440201

厂牌: MOLEX
产品描述: Conn Solar F 1 POS Crimp ST Cable Mount SolarSpec Bag
供应商型号: 1302440201
供应商: 云汉优选
标准整包数: 10

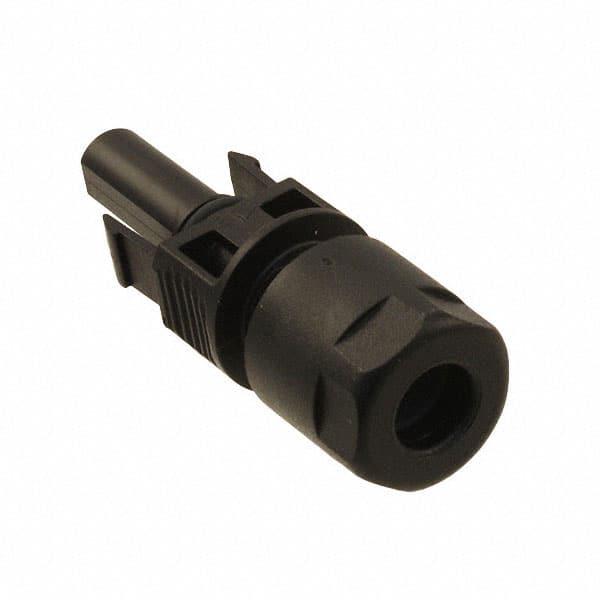

MOLEX 光伏(太阳能板)连接器 1302440201

1302440201概述

    SolarSpec™ DC Socket Female Housing 技术手册

    1. 产品简介


    SolarSpec™ DC Socket Female Housing 是一款适用于太阳能系统的专用连接器组件,专为连接 4.00 至 6.00 平方毫米(10-12 AWG)电缆设计。这款连接器具有耐用性和可靠性,符合多项国际标准,如 UL 1977 和 IP67 防护等级。它主要用于电力系统中的线对线连接,提供稳定的电流传输能力。

    2. 技术参数


    - 电路数(最大): 1
    - 颜色: 黑色树脂
    - 接触面: 女性
    - 树脂材料: 聚碳酸酯
    - 净重量: 6.918 克
    - 包装类型: 袋装
    - 端口数: 1
    - 工作温度范围: -40°C 至 +80°C
    - 最大电流: 30.0 安培
    此外,该产品符合 REACH 和 RoHS 标准,不含卤素且不含有高浓度的 SVHC 物质。

    3. 产品特点和优势


    SolarSpec™ DC Socket Female Housing 的优势包括:
    - 高防护等级(IP67):有效防止灰尘和水进入,适合户外安装。
    - 高电流承载能力(30.0A):适用于大功率应用,确保稳定供电。
    - 坚固耐用的聚碳酸酯材料:提高产品的耐久性和可靠性。
    - 多种电路和接触配置:可满足不同应用需求。
    - 兼容性和认证:通过UL 1977认证,符合严格的国际标准,确保产品质量。

    4. 应用案例和使用建议


    SolarSpec™ DC Socket Female Housing 在太阳能光伏系统中广泛使用。例如,在太阳能发电站中,这些连接器可用于连接太阳能电池板到逆变器。在使用过程中,建议注意以下几点:
    - 确保连接牢固,避免松动导致接触不良。
    - 检查密封圈是否完好,以保持IP67防护等级。
    - 避免在极端温度环境下长时间暴露,以防止材料老化。

    5. 兼容性和支持


    该产品可与 130244-0202 和 130244-0204 连接器相匹配。对于工具和装配,推荐使用 PV Solar DC Connector Unlock Tool 130203-1250。如果需要更多关于产品合规性的信息,可以通过电子邮件联系 productcompliance@molex.com。

    6. 常见问题与解决方案


    Q: 如何确保连接器的防护等级?
    - A: 定期检查密封圈是否完好,避免物理损坏或长时间暴露于极端环境中。
    Q: 如何正确进行焊接处理?
    - A: 参考产品说明书中提供的焊料工艺数据进行操作。
    Q: 如何判断连接器的电流承载能力?
    - A: 查看电气规格表中的“最大电流”参数,确保不超过30.0安培。

    7. 总结和推荐


    综上所述,SolarSpec™ DC Socket Female Housing 是一款高性能、高可靠性的连接器,特别适用于太阳能系统和其他高电流应用场景。其优异的防护能力和强大的电气性能使其在市场上具备极强的竞争优势。因此,我们强烈推荐该产品用于需要可靠连接解决方案的应用场合。

1302440201参数

参数
零件状态 停产
包装方式 袋装

1302440201厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

1302440201数据手册

厂牌 PDF简要描述 下载
MOLEX 光伏(太阳能板)连接器 MOLEX 1302440201 1302440201数据手册

1302440201封装设计

查看详情并下载
Symbol
Footprint
3D Model
