1721730004

厂牌: MOLEX

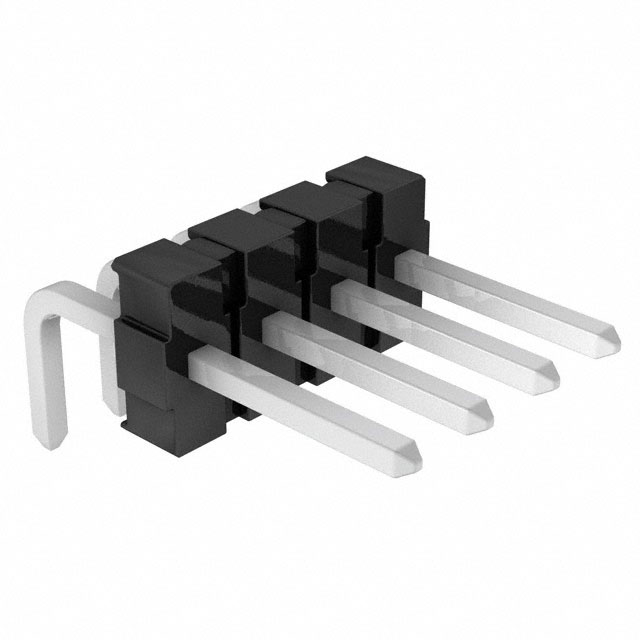

产品描述: Breakaway,Header,Push-Pull 3.96mm 1 4pin 7A 1.52μm 锡 黑色 通孔安装 15.8mm(长度)*7.62mm(高度)
供应商型号: 1721730004-ND
供应商: Digi-Key
标准整包数: 4650
MOLEX 矩形连接器 - 针座 - 公插针 1721730004

1721730004概述

    KK® 396 Breakaway Header 技术手册概述

    1. 产品简介


    KK® 396 Breakaway Header 是 Molex 公司推出的一款适用于板对板连接的应用插头。它采用了右角方形针设计,提供了4个电路,使用了亚光锡(Sn)电镀。其核心优势在于能够适应多种复杂的电子应用需求,并以其高度可靠的设计在业界享有良好声誉。

    2. 技术参数


    - 基本属性
    - 系列号:172173
    - 应用范围:板对板、电源、线对板
    - 电镀材质:焊接面和接触面均为亚光锡电镀
    - 色彩:树脂黑色
    - 极化方式:无
    - 材料:插座主体为黄铜,绝缘体材料为聚酯树脂
    - 物理特性
    - 电路数量(已加载):4
    - 最大可插拔次数:25次
    - 工作温度范围:-40°C 到 +80°C
    - 推荐电路板厚度:1.57mm
    - 母针插入长度:11.43mm
    - 插针长:3.73mm
    - 镀层最小厚度:1.524μm
    - 连接界面间距:3.96mm
    - 电气特性
    - 最大电流:7.0A
    - 最高电压:600V AC(RMS)
    - 焊接工艺要求:最大焊接温度为235°C,持续时间不超过5秒
    - 其他
    - 无卤素标识
    - 符合RoHS环保标准
    - 铅含量不超标

    3. 产品特点和优势


    - 多用途:KK 396 Breakaway Header广泛应用于各种需要进行电力传输的场景,如电源模块、传感器接口和数据交换装置。
    - 坚固耐用:25次的插拔耐久性,确保了长时间使用的可靠性。
    - 易于安装:插针长与电路板厚度适配,简化了安装过程。
    - 环境适应性强:工作温度范围宽泛,适应各种极端环境条件下的应用需求。

    4. 应用案例和使用建议


    - 应用案例:KK 396 Breakaway Header 被广泛应用于医疗设备、工业控制、汽车电子等领域,特别是需要较高稳定性和耐久性的场合。
    - 使用建议:在安装过程中应注意保持适当的焊锡温度,以避免高温损坏插头内部结构;使用前检查是否有损坏的电路插针,避免影响连接效果。

    5. 兼容性和支持


    - KK 396 Breakaway Header 设计兼容多数标准插孔,能够方便地与其他品牌的产品配套使用。Molex公司提供详细的技术文档及在线技术支持服务,确保客户能够快速解决使用过程中遇到的问题。

    6. 常见问题与解决方案


    - 问题1:焊接时出现气泡
    - 解决方法:确保焊接过程符合规定的温度和时间,以减少气泡的产生。
    - 问题2:插针容易断裂
    - 解决方法:正确选择合适的安装工具,避免过度施力造成损坏。
    - 问题3:电气连接不稳定
    - 解决方法:检查连接部位是否清洁,必要时重新进行焊接。

    7. 总结和推荐


    KK 396 Breakaway Header凭借其卓越的性能、广泛的适用范围以及良好的性价比,在市场上具有很强的竞争优势。对于需要高性能连接器的电子设备制造商而言,该产品无疑是一个值得信赖的选择。建议在设计新项目或替换旧设备时考虑使用这款产品。

1721730004参数

参数
间距-配接 3.96mm
防护等级 -
触头镀层 - 配接
排数 1
额定电流 7A
针脚数 4pin
颜色 黑色
类型 Breakaway,Header,Push-Pull
触头镀层厚度 - 配接 1.52μm
长*宽*高 15.8mm(长度)*7.62mm(高度)
安装方式 通孔安装
应用等级 医疗级,工业级,汽车级,电信级,通用级
零件状态 在售
包装方式 散装

1721730004厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

1721730004数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 1721730004 1721730004数据手册

1721730004封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4650+ $ 0.3206 ¥ 2.683
库存: 0
起订量: 4650 增量: 1
交货地:
最小起订量为:4650
合计: ¥ 0
