首页  >  产品百科  >  5023520310

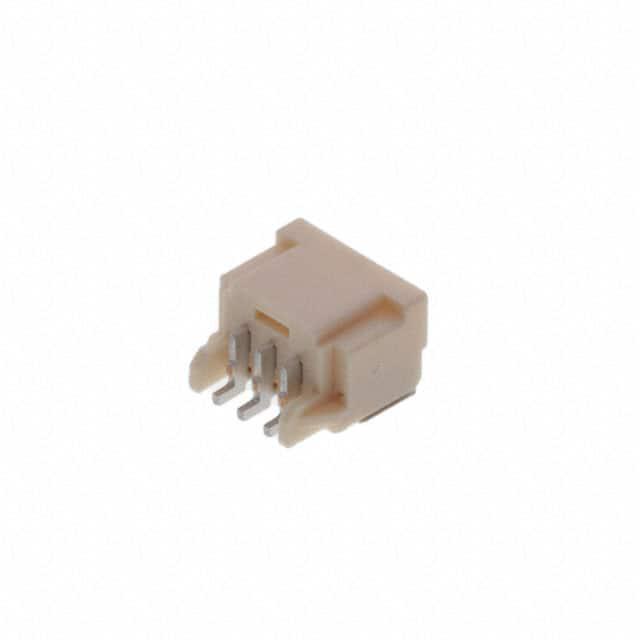

5023520310

厂牌: MOLEX
产品描述: 3pin 2mm 1 Header,Latch Holder 3A 金 贴片安装 10mm*6.4008mm*9.4mm
供应商型号: WM20790TR-ND
供应商: Digi-Key
标准整包数: 700
MOLEX 矩形连接器 - 针座 - 公插针 5023520310

5023520310概述

    DuraClik Wire-to-Board Header 技术手册

    1. 产品简介


    产品名称: DuraClik Wire-to-Board Header
    产品类型: PCB Header
    产品系列: 502352
    制造商: Molex
    产品描述: 这是一款单排直角插头,具有3个电路,镀金表面处理,自然颜色。适用于汽车、信号传输及板对板连接领域。

    2. 技术参数


    - 电路数(已加载): 3
    - 最大电流: 3.0A
    - 最大电压: 125V
    - 操作温度范围: -40°C 到 +105°C
    - 材料:
    - 金属:铜合金
    - 表面处理:镀金
    - 树脂:聚酰胺
    - 极化设计: 对接部分和PCB
    - 锁定机制: 对接部分
    - 可焊性: 免焊接工艺数据
    - 最大焊锡时间: 40秒
    - 焊接温度: 最高255°C
    - 接触次数耐久性: 最大30次

    3. 产品特点和优势


    - 多电路设计: 提供多个电路连接选项,适合多样化的应用场景。
    - 高性能镀金表面: 增强导电性能,延长使用寿命。
    - 广泛的工作温度范围: -40°C到+105°C,适应多种环境。
    - 安全可靠的设计: 采用锁定和极化设计,确保稳定可靠的连接。
    - 免焊接工艺: 支持多种焊接工艺,便于安装和维修。

    4. 应用案例和使用建议


    - 应用场景: 广泛应用于汽车、信号传输和板对板连接领域。
    - 使用建议: 在组装过程中需注意保持连接部位干燥清洁,以保证良好的电气性能。在高温环境下使用时,需要考虑散热设计以避免过热问题。

    5. 兼容性和支持


    - 兼容性: 该产品可以与DuraClik系列502351,TPA系列505151和ISL系列560123配合使用。
    - 支持服务: 厂商提供全面的技术支持和售后服务,包括产品咨询、安装指导和技术培训。

    6. 常见问题与解决方案


    - 问题: 连接不稳定。
    解决方案: 检查对接部件是否正确锁紧,并确保没有灰尘或污垢影响连接。
    - 问题: 温度过高导致损坏。
    解决方案: 确保良好的散热设计,并避免长时间在高温环境中使用。
    - 问题: 接触不良。
    解决方案: 更换损坏的部件,或者重新进行焊接处理。

    7. 总结和推荐


    综述: DuraClik Wire-to-Board Header凭借其多电路设计、高性能镀金表面处理和广泛的工作温度范围,使其成为一款优秀的板对板连接解决方案。它具有广泛的应用场景,并且具有出色的稳定性和可靠性。
    推荐: 强烈推荐用于需要高性能连接的汽车、信号传输及板对板连接场合。

5023520310参数

参数
针脚数 3pin
间距-配接 2mm
排数 1
排距 -
防护等级 -
类型 Header,Latch Holder
触头镀层厚度 - 配接 -
触头镀层 - 配接
额定电流 3A
颜色 -
长*宽*高 10mm*6.4008mm*9.4mm
安装方式 贴片安装
应用等级 工业级,汽车级
零件状态 在售
包装方式 卷带包装

5023520310厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

5023520310数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 5023520310 5023520310数据手册

5023520310封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
700+ $ 0.9873 ¥ 8.2622
1400+ $ 0.9402 ¥ 7.8679
2100+ $ 0.9136 ¥ 7.646
3500+ $ 0.8813 ¥ 7.3756
4900+ $ 0.8607 ¥ 7.2027
7000+ $ 0.8393 ¥ 7.0239
库存: 8400
起订量: 700 增量: 1
交货地:
最小起订量为:700
合计: ¥ 5783.54
