430451411

厂牌: MOLEX
产品描述: Molex 3.0mm间距14p双排排针 线对板连接器, Micro-Fit 3.0系列, 直角, 表面
供应商型号: Q-430451411
供应商: 期货订购
标准整包数: 1400

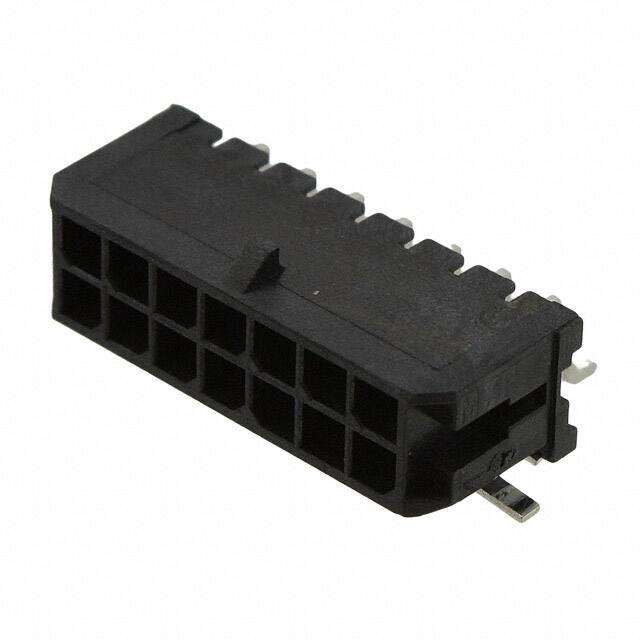

MOLEX 矩形连接器 - 针座 - 公插针 430451411

430451411概述

    Micro-Fit Dual Row Connectors: Comprehensive Technical Overview

    1. 产品简介


    Micro-Fit Dual Row Connectors 是一款专为板对线及线对线连接设计的产品系列。这些连接器采用3.00毫米(0.118英寸)中心线距的设计,支持从18到30 AWG的多股铜线,并采用压接技术进行端接。该系列产品有多种型号,包括插座(Receptacle)、插头(Plug)和端子(Crimp Terminal)。Micro-Fit Dual Row Connectors 在各类电子产品中广泛应用,如工业控制、汽车电子、通信设备等,是现代电子设备中不可或缺的关键组件。

    2. 技术参数


    Micro-Fit Dual Row Connectors 的主要技术规格如下:
    | 项目 | 描述 |

    | 电压等级 | UL:350V(43020),600V(其他型号) |
    | 电流等级 | 单电路额定电流:5A至8A(取决于型号) |
    | 绝缘电阻 | 最小值:1000兆欧姆 |
    | 耐电压 | 1分钟内无击穿,泄漏电流小于5mA |
    | 接触电阻 | 初始最大值:10毫欧姆 |
    | 温度范围 | 工作温度:-40°C 至 +105°C |
    | 安全认证 | UL、CSA、IEC 61984认证 |
    这些连接器在不同温度下有不同的电流容量,具体数值可参考上述表格中的电流参考信息。例如,18 AWG线材的最大电流容量为7A(Wire-to-Wire,2个电路)。

    3. 产品特点和优势


    - 广泛的适用性:适用于18到30 AWG的多股铜线,满足不同应用需求。
    - 高可靠性:通过严格的安全测试认证,确保产品在恶劣环境下的稳定性。
    - 出色的机械性能:高耐温性,接触力、插入力及拔出力均达到行业领先水平。
    - 安全可靠的设计:具有防潮、抗盐雾能力,适合恶劣环境使用。

    4. 应用案例和使用建议


    Micro-Fit Dual Row Connectors 可用于汽车电子、工业自动化、消费电子等领域。例如,在汽车电子中,该连接器可用于车身控制模块(BCM)与传感器之间的信号传输;在工业自动化中,可应用于PLC系统与电机控制单元之间的电源和信号连接。对于终端用户而言,选择合适的线径和数量的连接器是非常关键的,建议在使用前详细阅读产品手册并进行必要的测试。

    5. 兼容性和支持


    Micro-Fit Dual Row Connectors 与常见的多股铜线兼容,安装和维护简便。制造商Molex提供了详尽的技术文档和支持服务,以帮助客户更好地理解和使用这些连接器。此外,针对某些特定型号的连接器,如测试插头(Test Plug 44242),也提供了详细的测试指南。

    6. 常见问题与解决方案


    - 问题1:如何正确识别和使用连接器?
    解决方案:确保严格按照产品手册中所示的标准颜色代码和标识来选择正确的连接器。建议在装配前仔细检查每根导线和连接器的规格。

    - 问题2:如何进行耐压测试?
    解决方案:使用符合标准的测试设备进行1分钟的耐压测试。确保在整个过程中无击穿现象且泄漏电流小于5mA。

    7. 总结和推荐


    综上所述,Micro-Fit Dual Row Connectors凭借其卓越的电气性能、可靠的机械结构和广泛的适用范围,成为众多应用领域的理想选择。如果您正在寻找一种高性能、高可靠性的连接解决方案,Micro-Fit Dual Row Connectors 绝对值得您的考虑。强烈推荐将其用于各种需要可靠电气连接的应用中。

430451411参数

参数 值
针脚数 14pin
间距-配接 3mm
排数 2
排距 3mm
防护等级 -
额定电流 8A
颜色 黑色
类型 Header,Locking Ramp
触头镀层 - 配接 金
触头镀层厚度 - 配接 760nm
长*宽*高 25.15mm*7.366mm*15.4mm
安装方式 贴片安装
应用等级 军用级,工业级
零件状态 在售
包装方式 卷带装

430451411厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

430451411数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 430451411 430451411数据手册

430451411封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2800+ ¥ 16.7329
5600+ ¥ 16.3075
8400+ ¥ 15.882
库存: 28000
起订量: 2800 增量: 1400
交货地:
最小起订量为:2800
合计: ¥ 46852.12
