0359790210

厂牌: MOLEX
产品描述: 2pin 7.92mm 1 Friction Lock,Header 7A 3μm 锡 通孔安装 11.88mm(长度)
供应商型号: WM3189-ND
供应商: Digi-Key
标准整包数: 1000

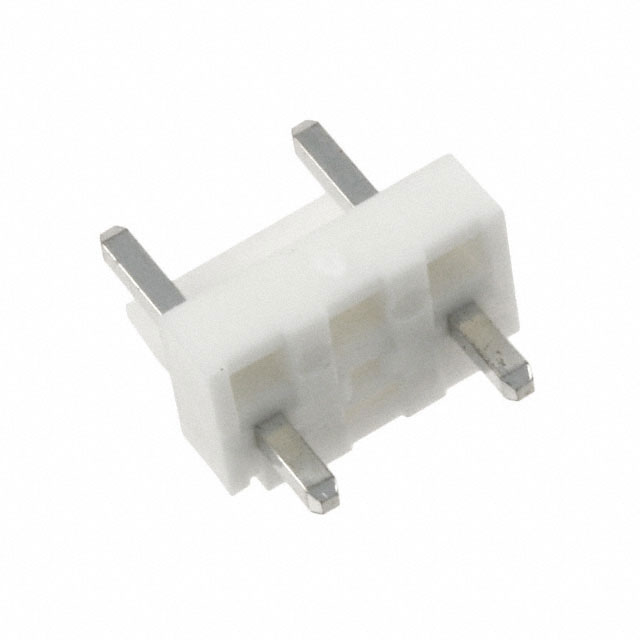

MOLEX 矩形连接器 - 针座 - 公插针 0359790210

0359790210概述


    产品简介


    产品名称:7.92mm (.312") 接线端子头
    产品类型:PCB接线端子头
    本产品是一种垂直安装的接线端子头,主要用于电源和接线板之间的连接。产品设计旨在提供可靠和高效的电路连接解决方案,适用于多种电子设备中。

    技术参数


    - 接触电流(最大): 7A
    - 电压(最大): 250V
    - 电路数量(已加载): 2
    - 电路数量(最大): 2
    - 工作温度范围: -25°C 到 +85°C
    - 耐久性(插拔次数): 30次
    - 引脚间距: 7.92mm (.312")
    - 材料树脂颜色: 白色
    - 材料树脂: 尼龙
    - 引脚排数: 单排
    - 接口类型: 通孔式
    - 阻燃等级: 94V-0
    - 可堆叠性: 是
    - 键控: 无
    - 锁止功能: 是
    - 极性: 否

    产品特点和优势


    - 高可靠性:该接线端子头具有高达30次的插拔次数,确保长期使用的稳定性和可靠性。
    - 高耐温性:工作温度范围从-25°C到+85°C,适用于各种恶劣的工作环境。
    - 易于堆叠:通过堆叠可以实现多层连接,适用于复杂电路板的设计。
    - 材料选择:选用阻燃尼龙作为材料树脂,不仅确保了产品安全性,还增加了机械强度。

    应用案例和使用建议


    应用案例:该接线端子头广泛应用于家电、工业控制设备和汽车电子等领域,特别是需要可靠接线的场合。
    使用建议:为了确保最佳效果,在安装时需注意电路板厚度,建议采用1.60mm (.063") 的标准厚度。同时,由于产品为垂直安装,应注意布局以避免与其他元件发生冲突。

    兼容性和支持


    - 兼容性:本产品可与对应型号的接线座配合使用。例如,型号为35977的接线座与其配套使用。
    - 支持和维护:制造商提供了相关的文档和支持服务,可通过官方网站获取最新的零件信息和技术资料。

    常见问题与解决方案


    1. Q: 插拔次数不足
    - A: 请检查插拔过程中是否有不当操作或过度用力,如多次插拔仍然出现问题,请联系技术支持。
    2. Q: 温度范围超出规定值
    - A: 若超出规定的温度范围,请检查电路板的散热设计,并采取相应的散热措施。
    3. Q: 安装困难
    - A: 确认电路板的厚度是否符合推荐标准,并按照正确的步骤进行安装。

    总结和推荐


    总结:该7.92mm (.312") 接线端子头是一款专为电源和接线板之间的高效连接而设计的产品。其高耐温性、高可靠性以及方便的堆叠设计使其在多种应用场景中表现出色。
    推荐:鉴于其广泛的适用性和良好的市场反馈,我们推荐在各类电子设备中使用此接线端子头,特别是在要求高可靠性的环境中。

0359790210参数

参数
针脚数 2pin
间距-配接 7.92mm
排数 1
排距 -
类型 Friction Lock,Header
触头镀层 - 配接
防护等级 -
触头镀层厚度 - 配接 3μm
额定电流 7A
颜色 -
长*宽*高 11.88mm(长度)
安装方式 通孔安装
应用等级 工业级
零件状态 停产
包装方式 散装,袋装

0359790210厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0359790210数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 0359790210 0359790210数据手册

0359790210封装设计

查看详情并下载
Symbol
Footprint
3D Model
