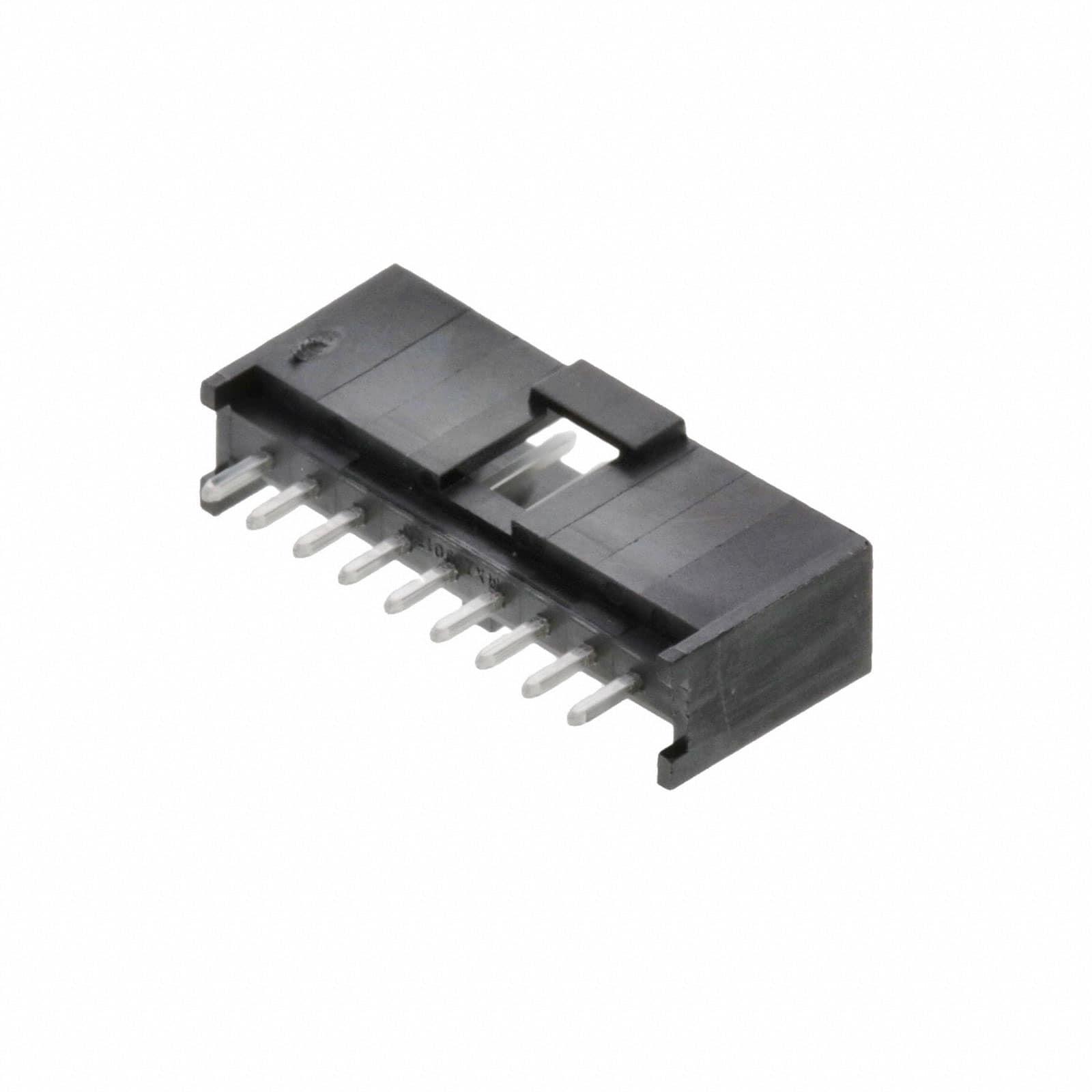

901361109

厂牌: MOLEX
产品描述: Header,Latch Holder 2.54mm 1 9pin 3A 3μm 锡 黑色 通孔安装 26.21mm(长度)*7.21mm(高度)
供应商型号: Q-901361109
供应商: 期货订购
标准整包数: 2880
MOLEX 矩形连接器 - 针座 - 公插针 901361109

901361109概述

    C-Grid III 单行直插式屏蔽头技术手册

    1. 产品简介


    C-Grid III 单行直插式屏蔽头是一种用于电路板连接的电子元器件。它主要用于单排多通道电路的连接,能够在复杂和高密度的电路设计中提供可靠的连接解决方案。这类产品广泛应用于通讯设备、计算机、工业控制等领域。

    2. 技术参数


    以下是C-Grid III 单行直插式屏蔽头的技术规格和性能参数:
    | 参数 | 规格 |

    | 针体材料 | 0.650 mm² 铜包钢线 |
    | 外壳材料 | 15% 玻璃填充聚酯,UL 94V-0 黑色 |
    | 工作电流 | ≤3A |
    | 工作电压 | ≤300V |
    | 插拔寿命 | ≥500次 |
    | 环境温度 | -40°C 至 +85°C |
    | 插针间距 | 2.54mm |
    | 极限金镀厚度 | ≥3.0µm TIN |
    | 适用电路数量范围 | 1至32个电路 |
    | 推荐电路板厚度 | 1.6mm |
    | 插孔直径 | 0.30mm(可选0.25mm) |

    3. 产品特点和优势


    C-Grid III 单行直插式屏蔽头具有以下显著特点和优势:
    - 屏蔽性能优越:采用金属外壳,提供电磁干扰保护,增强信号传输的稳定性。
    - 可靠性高:使用铜包钢线作为针体材料,具备良好的导电性和机械强度。
    - 易于安装:插拔次数高,且插针间距统一,简化了安装过程。
    - 广泛应用:适用于多种设备,特别适合于高密度电路板的设计。

    4. 应用案例和使用建议


    C-Grid III 单行直插式屏蔽头广泛应用于工业控制系统、通信设备和计算机等场合。以下是一些使用建议:
    - 安装时要确保插头和插座完全对接,避免松动导致接触不良。
    - 环境温度要控制在推荐范围内,防止高温影响产品的使用寿命。
    - 定期检查连接部位,确保无氧化和腐蚀现象。

    5. 兼容性和支持


    该产品提供两种装配方式:直插式和直角式。此外,客户可以根据需求选择不同类型的电镀工艺,以满足特定的应用要求。Molex公司为客户提供全面的技术支持和售后服务,包括安装指南和故障排查手册等文档。

    6. 常见问题与解决方案


    以下是部分用户可能遇到的问题及解决方案:
    - Q1: 插拔过程中感觉费力。
    - A1: 检查插头和插座的对齐情况,确保二者完全匹配。如有需要,可以涂抹少量润滑剂。

    - Q2: 使用过程中发现信号传输不稳定。
    - A2: 检查插针是否有氧化或损坏,如发现问题及时更换新的插头或插座。

    - Q3: 插头出现接触不良。
    - A3: 清理插孔内的灰尘和杂质,确保清洁。

    7. 总结和推荐


    C-Grid III 单行直插式屏蔽头凭借其优良的屏蔽性能、高可靠性及广泛应用性,在市场上具备较强的竞争优势。对于寻求高性能连接解决方案的工程师和设计师来说,这款产品是一个不错的选择。建议用户在使用前仔细阅读手册,并根据具体需求选择合适的电镀类型。

901361109参数

参数
防护等级 -
触头镀层厚度 - 配接 3μm
排数 1
针脚数 9pin
触头镀层 - 配接
类型 Header,Latch Holder
间距-配接 2.54mm
额定电流 3A
颜色 黑色
长*宽*高 26.21mm(长度)*7.21mm(高度)
安装方式 通孔安装
应用等级 汽车级,通用级
零件状态 在售
包装方式 托盘

901361109厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

901361109数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 901361109 901361109数据手册

901361109封装设计

查看详情并下载
Symbol
Footprint
3D Model
