430450800

厂牌: MOLEX

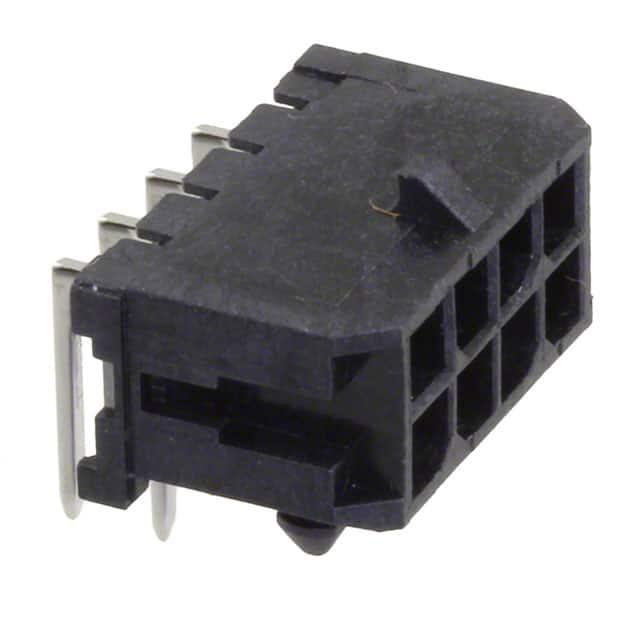

产品描述: Molex 3.0mm间距8p双排排针 线对板连接器, Micro-Fit 3.0系列, 直角, 通孔安装
供应商型号: 31M-430450800
供应商: 云汉优选
标准整包数: 1
MOLEX 矩形连接器 - 针座 - 公插针 430450800

430450800概述

    电子元器件产品技术手册解析

    产品简介


    产品类型:本产品为Micro-Fit 3.0右角插头,具有双重行排列,8个电路接口,采用焊锡焊接方式。
    主要功能:该插头适用于电源和线对板连接场合。产品提供黑色外壳,具备抗高温性能和正交设计,特别适合于需要高度安全性和可靠性的工业及家用电器。
    应用领域:广泛应用于电源、电线对接及家用电器等各类电子设备。

    技术参数


    | 参数名称 | 具体数值 |

    | 接触点最大电流 | 8.5A |
    | 最大电压 | 600V |
    | 环境温度范围 | -40°C 至 +105°C |
    | 插拔次数 | 30次 |
    | 插头尺寸(已插合) | 10.29mm |
    | 焊接工艺 | 通孔焊接 |
    | 外壳材料 | 高温热塑塑料 |
    | 插针材料 | 黄铜 |
    | 接触镀层材料 | 锡 |
    | 材料阻燃等级 | 94V-0 |

    产品特点和优势


    - 高可靠性:Micro-Fit 3.0系列插头采用了高质量的材料和工艺,确保了卓越的耐用性和稳定性。
    - 高温适应性:符合国际标准IEC 60695-2-13和IEC 60695-2-12,可在高达105°C的环境中正常工作。
    - 安全认证:该产品通过多项国际安全认证,包括UL、CSA和RoHS,符合欧盟ELV指令。
    - 便捷安装:具备易于安装的焊接结构和防插错机制,使得安装过程快速简便。
    - 兼容性强:与多种型号的连接器兼容,能够灵活应对不同应用场景的需求。

    应用案例和使用建议


    在具体的应用场景中,Micro-Fit 3.0插头被广泛应用于电源线与主板的连接、家用电器和工业控制设备等。对于要求高可靠性和安全性的应用,我们建议选择这一产品。在使用时需要注意以下几点:
    - 在插拔过程中,要保证力度均匀,避免过度弯折造成损坏。
    - 安装时需注意正确方向,以免接错。
    - 如遇高温环境,需考虑散热措施以延长使用寿命。

    兼容性和支持


    该Micro-Fit 3.0插头系列与同品牌及部分其他品牌的同类产品兼容。厂商提供了全面的技术支持服务,包括样品申请、测试报告以及安装指导等,有助于客户更快地掌握产品特性并顺利投入使用。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔过程中接触不良 | 检查是否有灰尘或异物进入插槽;适当清洁后重新插拔 |
    | 插头过热 | 检查安装是否牢固,电路连接是否有误;确认冷却条件 |

    总结和推荐


    综上所述,Micro-Fit 3.0系列插头以其出色的电气性能、优良的机械特性及广泛的兼容性,在众多应用场景中均表现出色。无论是对安全性要求较高的家用电器还是工业控制设备,该产品都是一个非常理想的选择。因此,我们强烈推荐您在下一次项目中尝试使用此款产品。

430450800参数

参数
触头镀层 - 配接
类型 Header,Locking Ramp
额定电流 8A
排数 2
针脚数 8pin
触头镀层厚度 - 配接 2.54μm
间距-配接 3mm
颜色 黑色
防护等级 -
长*宽*高 16.15mm*8.763mm*12.24mm
安装方式 通孔安装
应用等级 军用级,医疗级,电信级,通用级
零件状态 在售
包装方式 托盘

430450800厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

430450800数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 430450800 430450800数据手册

430450800封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.7975
10+ ¥ 2.4036
30+ ¥ 2.2201
100+ ¥ 2.0968
480+ ¥ 2.0019
960+ ¥ 1.945
1440+ ¥ 1.8975
库存: 3090
起订量: 1 增量: 1440
交货地:
最小起订量为:1
合计: ¥ 2.79
