首页  >  产品百科  >  22232062

22232062

厂牌: MOLEX
产品描述: Friction Lock,Header 2.54mm 1 6pin 4A 1.52μm 锡 白色 通孔安装 6.35mm(高度)
供应商型号: Q-22232062
供应商: 期货订购
标准整包数: 5700

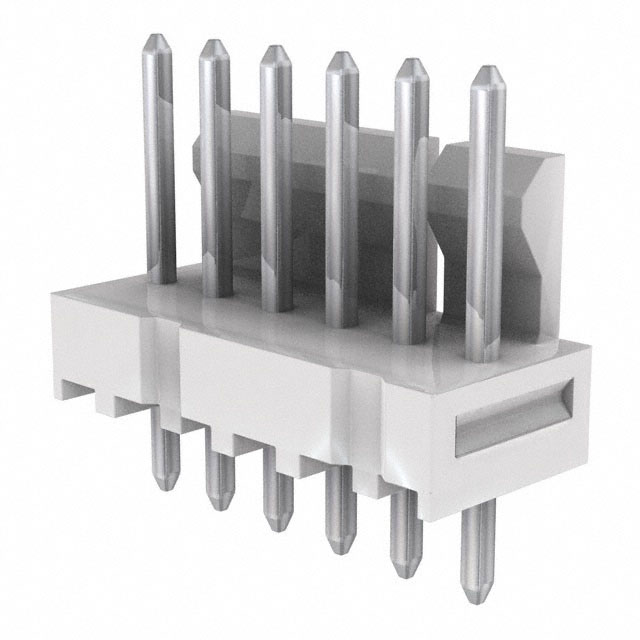

MOLEX 矩形连接器 - 针座 - 公插针 22232062

22232062概述


    产品简介


    KK 100 Header Assembly Friction Lock Solid Body 是一款广泛应用于工业电子领域的高性能接插件。该产品以其坚固耐用的结构设计和卓越的电气性能著称,适用于高可靠性要求的连接场景。产品分为多种型号,提供从 2 到 28 针不等的选择,以满足不同应用场景的需求。核心功能包括高摩擦锁定机制、优异的电导率和耐久性。该组件主要用于工业控制、通信设备、汽车电子以及医疗设备等领域。

    技术参数


    以下为产品的关键技术参数摘要:
    - 引脚数量: 支持 2 至 28 针配置
    - 引脚长度: 0.530 至 0.750 英寸(13.46mm 至 19.05mm)
    - 对接直径: 0.260 至 0.318 英寸(6.60mm 至 8.08mm)
    - PC 尾部尺寸: 尺寸范围为 0.110 至 0.365 英寸(2.79mm 至 9.27mm)
    - 包装方式: 批量散装(BULK)
    - 材料组别: 多种材质组合(如 NA222、NA241、NA228 等)
    - 工作温度: -40°C 至 +125°C
    - 额定电流: 每针最高支持 10 安培
    - 绝缘电阻: >1000 兆欧姆
    - 耐电压: ≥1000VAC/分钟

    产品特点和优势


    1. 高摩擦锁定设计: 提供优异的机械稳定性,确保长时间运行中的接触可靠性。
    2. 多样化配置: 提供多种引脚数量、长度及尾部设计选择,适应多行业需求。
    3. 高性能材料: 使用高强度合金材料,提高抗腐蚀性和耐久性。
    4. 环境友好: 符合 RoHS 和无卤素标准,环保且可持续。
    5. 多功能适配: 与多种电路板和连接线兼容,减少集成难度。

    应用案例和使用建议


    典型应用场景:
    - 工业自动化控制系统中的信号传输。
    - 医疗设备内部模块间的数据通信。
    - 汽车电子系统中控制单元的接口连接。
    - 电信设备中的板级信号互连。
    使用建议:
    - 在安装时需确保引脚对齐,避免歪斜导致接触不良。
    - 连接前检查接口清洁度,防止灰尘或污染物影响性能。
    - 根据实际电流和环境条件选择合适的引脚配置。
    - 若用于高温环境,可考虑采用更高温等级的型号以保证稳定性。

    兼容性和支持


    兼容性:
    - 可与标准 PCB 板配合使用,适合批量生产。
    - 多种尾部选项(直针、弯针)适应不同布线需求。
    支持与维护:
    - 厂商提供详细的技术文档和培训服务。
    - 提供 5 年质保期,确保产品质量无忧。
    - 客户技术支持热线:+XXX XXXX XXXX。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 接触电阻过高 | 检查引脚表面是否有氧化或污垢 |
    | 连接松动 | 调整摩擦锁装置直至牢固 |
    | 密封性能下降 | 更换密封圈并重新安装 |

    总结和推荐


    综合评估:
    KK 100 Header Assembly Friction Lock Solid Body 在工业电子领域具有显著的优势,特别是在高可靠性需求的应用场景中表现尤为突出。其多样化配置、优异的性能参数和广泛的应用支持使其成为众多工程师的理想选择。
    推荐结论:
    强烈推荐此产品用于需要高可靠性的连接场景,例如工业自动化、汽车电子及通信设备等领域。厂商完善的售后服务和技术支持也为用户提供了额外保障。

    希望以上信息能够帮助您更好地了解这款电子元器件产品的性能和应用场景!

22232062参数

参数
额定电流 4A
类型 Friction Lock,Header
触头镀层 - 配接
排数 1
针脚数 6pin
防护等级 -
颜色 白色
触头镀层厚度 - 配接 1.52μm
间距-配接 2.54mm
长*宽*高 6.35mm(高度)
安装方式 通孔安装
应用等级 医疗级,汽车级,电信级,通用级
零件状态 在售
包装方式 散装

22232062厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

22232062数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 22232062 22232062数据手册

22232062封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5700+ ¥ 1.0103
11400+ ¥ 0.9698
17100+ ¥ 0.9698
库存: 5700
起订量: 5700 增量: 5700
交货地:
最小起订量为:5700
合计: ¥ 5758.71
