0428194232

厂牌: MOLEX
产品描述: 4pin 10mm 1 Header,Locking Ramp 50A 2.54μm 锡 黑色 通孔安装 43.82mm(长度)*14.1mm(高度)
供应商型号: 0428194232-ND
供应商: Digi-Key
标准整包数: 1008

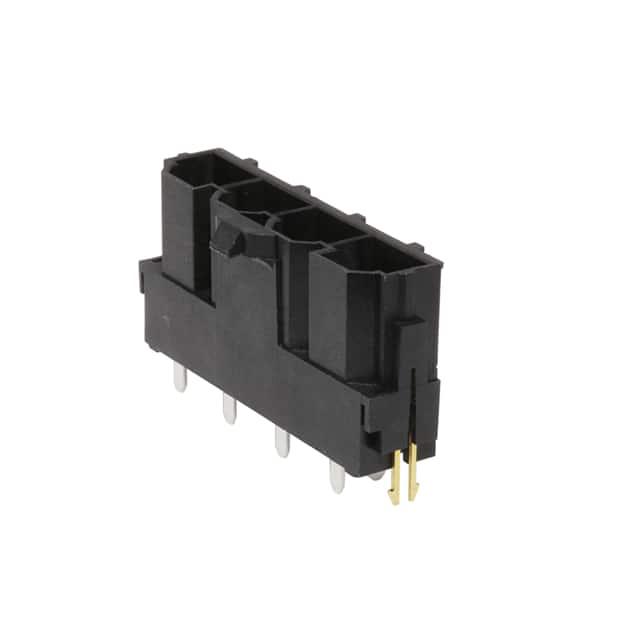

MOLEX 矩形连接器 - 针座 - 公插针 0428194232

0428194232概述

    MINI-FIT SR. CONNECTOR SYSTEM 技术手册

    产品简介


    MINI-FIT SR. 系列连接器是一款适用于电线到电线及电线到印刷电路板(PCB)应用的紧凑型连接系统。该系列提供单排和双排版本,支持多种导线规格和电流容量。这些连接器特别优化用于绞合镀锡导线端接,具备卓越的安全性及可靠性,广泛应用于工业控制、通讯设备、消费电子产品等多个领域。

    技术参数


    - 中心线间距: 10.00 mm (0.394 英寸)
    - 镀层: 锡、金、银
    - 额定电压:
    - 单排产品: 600 V (AC/DC)
    - 双排产品: 600 V (AC/DC),特定型号除外
    - 额定电流:
    - 12 AWG: 23 A 至 33 A
    - 10 AWG: 23 A 至 33 A
    - 14 AWG: 17 A 至 17 A

    产品特点和优势


    - 高可靠性: 通过多项测试确保在极端环境下的稳定表现,如冷热冲击、湿度循环等。
    - 多应用兼容性: 支持多种规格导线,并可灵活应用于单排和双排配置。
    - 高电流承载能力: 满足各种大电流应用需求,适用于需要高密度连接的应用场合。
    - 易于安装和维护: 设计符合标准,便于插拔和终端固定力测试,操作简便可靠。

    应用案例和使用建议


    MINI-FIT SR. 连接器在汽车电子、医疗设备及通信设施等领域均有广泛应用。例如,在电动汽车充电系统中,这些连接器能够提供高可靠性且稳定的电流传输,确保系统的安全运行。
    使用建议:
    - 确保所有金属镀层匹配,如银对银、金对金和锡对锡,以避免接触电阻增加。
    - 在高振动环境中,建议使用润滑剂,以防止由于微动腐蚀导致的电阻变化。

    兼容性和支持


    - 兼容性: 支持不同导线规格,并与多种PCB布局兼容。
    - 支持: 提供详尽的技术文档和测试报告,确保用户可以正确安装和维护产品。

    常见问题与解决方案


    1. 问: 插拔过程中出现异常阻力?
    答: 确保连接器和导线完全装配到位,并检查是否有异物干扰。
    2. 问: 高温环境下连接器性能下降?
    答: 检查并调整PCB布局设计,确保合理的温度分布。
    3. 问: 接触电阻值偏高?
    答: 确认导线和连接器镀层匹配,并考虑使用润滑剂减少接触电阻。

    总结和推荐


    MINI-FIT SR. 系列连接器凭借其出色的电气性能和机械强度,在众多应用场合表现出色。其广泛的电流范围和优良的环境适应性使其成为高性能电子系统中不可或缺的组件。我们强烈推荐这一系列产品,特别是对于需要高可靠性的工业及商业应用。

0428194232参数

参数
针脚数 4pin
间距-配接 10mm
排数 1
排距 -
触头镀层厚度 - 配接 2.54μm
防护等级 -
触头镀层 - 配接
颜色 黑色
类型 Header,Locking Ramp
额定电流 50A
长*宽*高 43.82mm(长度)*14.1mm(高度)
安装方式 通孔安装
应用等级 工业级,汽车级
零件状态 在售
包装方式 托盘

0428194232厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0428194232数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 0428194232 0428194232数据手册

0428194232封装设计

查看详情并下载
Symbol
Footprint
3D Model
