1724470404

厂牌: MOLEX
产品描述: Header,Locking Ramp 4.2mm 2 4pin 9A 2.54μm 锡 红色 通孔安装
供应商型号: TS-1724470404
供应商: 海外现货
标准整包数: 100

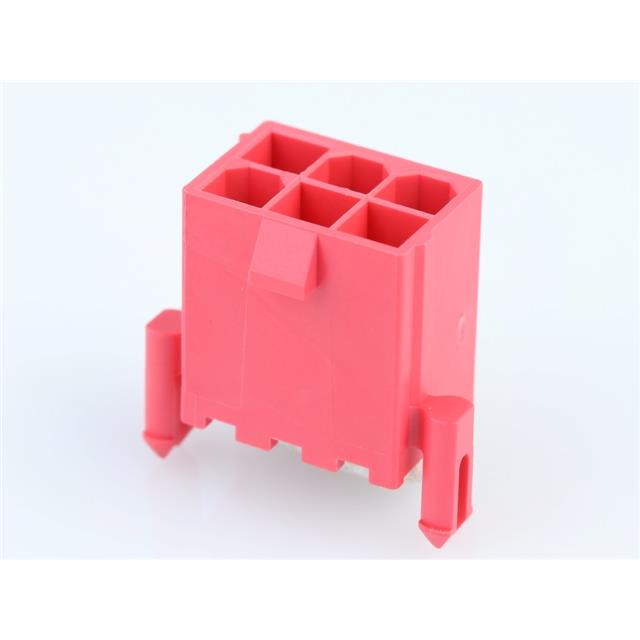

MOLEX 矩形连接器 - 针座 - 公插针 1724470404

1724470404概述

    Mini-Fit Versa Color Header 技术手册

    1. 产品简介


    产品名称: Mini-Fit Versa Color Header
    系列号: 172447
    产品描述: Mini-Fit Versa Color 头部组件,双排,垂直安装,带有夹紧式塑料定位柱,4个电路,尼龙6/6材质,UL 94V-0防火等级,锡(Sn)镀层,支持灼热丝测试,红色。
    产品类型: PCB Header
    应用领域: 功率应用,板对板连接器

    2. 技术参数


    | 参数名称 | 具体数值 |

    | 电路数量 (最大) | 4 |
    | 电压 (交流/直流) | 600V AC (RMS)/DC |
    | 最大电流 | 9.0A |
    | 工作温度范围 | -40°C 至 +105°C |
    | 火焰阻燃等级 | UL 94V-0 |
    | 插拔次数 (最大) | 3000万次 |
    | 接触材料 | 铜镀锡 |
    | 定位材料 | 尼龙 |
    | 锁定机制 | 是 |
    | 极性锁定 | 是 |
    | 防护机制 | 全包裹 |

    3. 产品特点和优势


    优势一: 高可靠性。经过3000万次插拔测试,确保长期稳定的电气连接。
    优势二: 广泛的应用范围。适用于各种高低温环境,工作温度范围为-40°C至+105°C,满足不同环境需求。
    优势三: 易于安装。通过塑料定位柱实现夹紧式安装,提供更稳定的固定效果。
    优势四: 安全设计。具有UL 94V-0防火等级和灼热丝能力,确保使用安全。

    4. 应用案例和使用建议


    应用案例:
    Mini-Fit Versa Color Header 在工业控制、通信设备和汽车电子等领域得到广泛应用。例如,在工业自动化控制系统中,用于连接各种传感器和执行器。
    使用建议:
    - 由于其高插拔次数,建议定期检查连接状态,避免长时间使用后接触不良。
    - 建议在高温环境下使用时进行热稳定性测试,以确保最佳性能。

    5. 兼容性和支持


    兼容性:
    Mini-Fit Versa Color Header 可与相同系列的 Mini-Fit Jr. 双排插座相匹配。
    支持和维护:
    制造商提供详细的技术文档和支持服务,包括用户手册、安装指南和技术支持热线。

    6. 常见问题与解决方案


    问题1: 连接不稳定,频繁出现断开现象。
    解决方案: 检查是否有灰尘或杂质影响连接。如果插头有损伤,需要更换新的连接器。
    问题2: 发热严重,导致连接器损坏。
    解决方案: 检查电流是否超出额定值,如果超过,需要更换更大容量的连接器。

    7. 总结和推荐


    综合评估:
    Mini-Fit Versa Color Header 提供了可靠、稳定且安全的连接解决方案。适合在多种应用环境中使用,特别是要求高可靠性、宽温范围和高防护等级的场合。
    推荐:
    强烈推荐 Mini-Fit Versa Color Header 给需要高性能连接器的应用场景,特别是在严苛环境下工作的系统。
    该产品符合多项环保标准,如中国RoHS、欧盟ELV和低卤素等标准,确保了产品的可持续性和环境保护。

1724470404参数

参数
额定电流 9A
排数 2
防护等级 -
触头镀层厚度 - 配接 2.54μm
触头镀层 - 配接
针脚数 4pin
颜色 红色
间距-配接 4.2mm
类型 Header,Locking Ramp
安装方式 通孔安装
应用等级 工业级,电信级,通用级
零件状态 在售
包装方式 散装,托盘

1724470404厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

1724470404数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 1724470404 1724470404数据手册

1724470404封装设计

查看详情并下载
Symbol
Footprint
3D Model
