0530470860

厂牌: MOLEX
产品描述: 8pin 1.25mm 1 Detent Lock,Header 金 通孔安装
供应商型号: 900-0530470860-ND
供应商: Digi-Key
标准整包数: 1

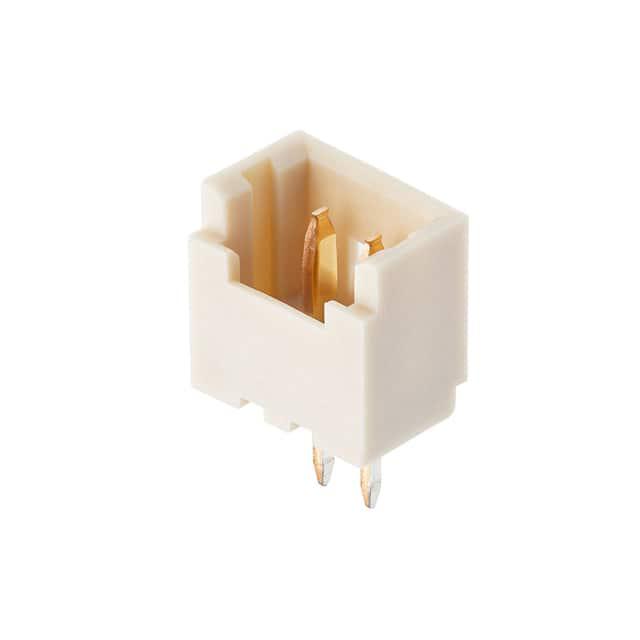

MOLEX 矩形连接器 - 针座 - 公插针 0530470860

0530470860概述

    PicoBlade PCB Header 技术手册概述

    1. 产品简介


    PicoBlade PCB Header 是一种紧凑型 PCB 连接器,适用于信号传输和线对板连接。其主要特点包括1.25毫米间距、单排垂直安装设计、金闪镀层以及摩擦锁紧机制。这种连接器通常用于需要高密度连接的应用场景,如消费电子、通信设备和计算机硬件。

    2. 技术参数


    以下是PicoBlade PCB Header的关键技术参数和性能指标:
    | 参数 | 描述 |

    | 间距(Pitch) | 1.25mm |
    | 接触电流(Current) | 最大1.0A |
    | 额定电压(Voltage) | 最大125V |
    | 循环次数(Durability) | 最大30次 |
    | 温度范围(Temperature) | -40°C 至 +85°C |
    | 尾部长度(PC Tail Length)| 2.30mm |
    | 电路数(Circuits) | 8个 |

    3. 产品特点和优势


    - 高可靠性:金闪镀层提高了接触点的耐腐蚀性和导电性能。
    - 紧凑设计:1.25mm的间距使得PicoBlade能够在有限的空间内实现高密度连接。
    - 摩擦锁紧:确保了连接器在振动环境中依然保持稳定可靠的连接。
    - 环保材料:使用低卤素树脂和磷青铜材料,符合多项环保标准。

    4. 应用案例和使用建议


    - 信号传输:适用于需要高速数据传输的应用,如主板和内存条之间的连接。
    - 线对板连接:适合于笔记本电脑、手机和其他便携式电子设备。
    - 实际使用建议:为了确保最佳性能,在装配时应严格按照制造商的指导进行操作,特别是在焊接过程中要避免过高的温度和长时间加热,以防止对连接器造成损害。

    5. 兼容性和支持


    - 兼容性:PicoBlade PCB Header与系列号为51021的单排插座适配良好。
    - 厂商支持:提供全面的技术文档和售后服务,确保客户能够顺利进行产品集成和使用。

    6. 常见问题与解决方案


    - 问题1:连接器在使用过程中出现松动
    - 解决方案:检查是否正确安装了摩擦锁紧装置,必要时重新安装。
    - 问题2:焊接过程中连接器损坏
    - 解决方案:使用适当的焊接工具和正确的焊接工艺,避免过高温度导致的损坏。

    7. 总结和推荐


    PicoBlade PCB Header凭借其紧凑的设计、高可靠性和广泛的兼容性,在众多应用场景中表现出色。它适用于各种高密度连接需求的电子产品,无论是家用电器还是工业设备都能胜任。我们强烈推荐在需要高密度连接且注重可靠性的项目中采用这款产品。

0530470860参数

参数
针脚数 8pin
间距-配接 1.25mm
排数 1
排距 -
类型 Detent Lock,Header
触头镀层厚度 - 配接 -
触头镀层 - 配接
防护等级 -
额定电流 -
颜色 -
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

0530470860厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0530470860数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 0530470860 0530470860数据手册

0530470860封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.874 ¥ 7.3853
10+ $ 0.6977 ¥ 5.8954
80+ $ 0.5795 ¥ 4.85
440+ $ 0.5138 ¥ 4.3
2000+ $ 0.4617 ¥ 3.8641
6000+ $ 0.4273 ¥ 3.5759
10000+ $ 0.4122 ¥ 3.4495
库存: 3254
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 7.38
