436500513

厂牌: MOLEX

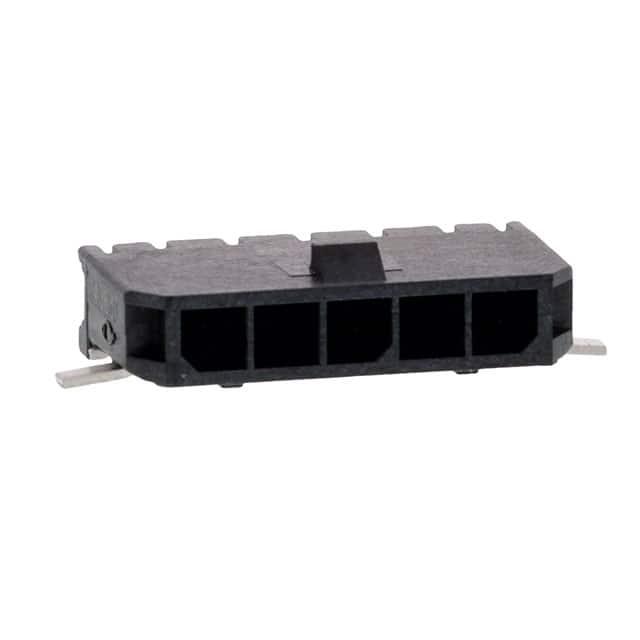

产品描述: Molex 3.0mm间距5p单排排针 线对板连接器, Micro-Fit 3.0系列, 直角, 表面
供应商型号: Q-436500513
供应商: 期货订购
标准整包数: 24000
MOLEX 矩形连接器 - 针座 - 公插针 436500513

436500513概述

    Micro Fit (3.0) Right Angle SMT Nails: A Comprehensive Guide

    1. 产品简介


    Micro Fit (3.0) Right Angle SMT Nails是专为小型化和高密度连接需求设计的一种电子元器件。这类元器件采用单行排列,并通过带状包装,特别适用于表面贴装技术(SMT)的应用场合。Micro Fit (3.0) Nails的主要功能是在电路板上实现稳固且高效的电连接。这些Nails被广泛应用于通信设备、消费电子产品、医疗设备、汽车电子系统等领域。

    2. 技术参数


    Micro Fit (3.0) Right Angle SMT Nails的关键技术参数如下表所示:
    | 参数名称 | 参数值 |

    | 镀层要求 | 锡(MATTE TIN) |
    | 金镀层(可选) | 金(GOLD) |
    | 尺寸精度 | ±0.10 mm |
    | 连接器公差 | ±0.5° |
    | 包装方式 | 带状包装 |
    | 工作温度范围 | -40°C 至 +85°C |

    3. 产品特点和优势


    Micro Fit (3.0) Right Angle SMT Nails的主要特点是其紧凑的设计和出色的可靠性。具体来说:
    - 紧凑设计:单行排列和小巧尺寸使其非常适合于高密度电路板设计。
    - 可靠的电气连接:通过严格的镀层工艺,确保了长期稳定的工作表现。
    - 广泛的适用性:可以在多种环境中工作,适应不同的工业标准。
    - 易于安装:表面贴装技术使得安装更加便捷高效。

    4. 应用案例和使用建议


    Micro Fit (3.0) Right Angle SMT Nails在各种应用中表现出色,包括:
    - 通信设备:用于高速数据传输。
    - 消费电子产品:提高设备的小型化和集成度。
    - 医疗设备:在苛刻环境下提供可靠连接。
    使用建议:
    - 在设计电路时,考虑终端与PCB之间的距离,不得超过0.15mm。
    - 确保正确选择镀层材料,以匹配特定的应用需求。
    - 注意避免焊接过程中的热量对组件造成损坏。

    5. 兼容性和支持


    Micro Fit (3.0) Right Angle SMT Nails与同系列的Micro Fit (3.0) Receptacle Series 43645具有良好的兼容性。Molex公司提供了详尽的技术文档和支持服务,帮助客户更好地理解和使用这些产品。此外,用户还可以访问Molex官网获取更多资源和技术支持。

    6. 常见问题与解决方案


    在使用过程中,用户可能会遇到以下问题及解决方案:
    - 问题1:焊接后组件无法正常工作。
    - 解决方案:检查焊接温度和时间是否符合要求;确保锡膏质量和印刷质量良好。

    - 问题2:产品外观缺陷。
    - 解决方案:检查制造过程中的工艺控制是否到位,必要时联系Molex技术支持进行进一步诊断。

    7. 总结和推荐


    总体而言,Micro Fit (3.0) Right Angle SMT Nails是一款性能卓越、适用广泛的电子元器件。其独特的设计和优良的品质使其成为许多现代电子设备的理想选择。推荐在高密度电路板设计中使用这类元器件,特别是对于那些需要小体积、高性能连接解决方案的应用场合。

436500513参数

参数
触头镀层 - 配接
类型 Header,Locking Ramp
排数 1
颜色 黑色
触头镀层厚度 - 配接 380nm
额定电流 8.5A
防护等级 -
针脚数 5pin
间距-配接 3mm
长*宽*高 22.65mm*5.5626mm*9.9mm
安装方式 贴片安装
应用等级 军用级,医疗级,电信级,通用级
零件状态 在售
包装方式 卷带包装
