878312021

厂牌: MOLEX
产品描述: Molex 2.0mm间距20p双排排针, Milli-Grid系列
供应商型号: 2134743
供应商: 海外现货
标准整包数: 23

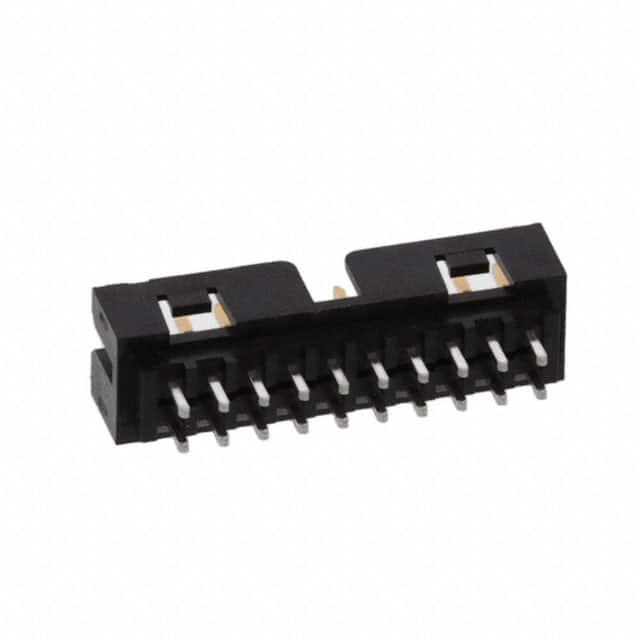

MOLEX 矩形连接器 - 针座 - 公插针 878312021

878312021概述

    # Milli-Grid 2mm Dual Row Shrouded Headers 技术手册

    产品简介


    Milli-Grid 2mm Dual Row Shrouded Headers 是一种适用于高可靠性连接需求的电子元器件。这些产品主要包括垂直安装(87831系列)、表面贴装(87832系列)和直角引脚安装(87833系列)。它们设计用于与Molex公司的Milli-Grid 2mm格栅线板连接器、端接壳体(51110系列)和端子(50394系列)以及2mm双排对称安装(87568系列)兼容。这些连接器广泛应用于工业控制、通信设备、计算机外围设备等领域。

    技术参数


    - 电压:125 V
    - 最大电流:2.00 安培
    - 操作温度范围:-55°C 到 +105°C
    - 非操作温度范围:-55°C 到 +105°C
    - 绝缘电阻:最低1000兆欧姆(根据MIL-STD-1344A方法3003.1测试)
    - 耐压强度:相邻引脚间1000 Vrms,持续1分钟无击穿
    - 引脚保持力:每个引脚最小850克(未焊接前)
    - 可焊性:浸入260°C ± 5°C的焊料中5±0.5秒,至少95%的浸入区域无空洞或针孔
    - 焊接耐热性:通过MIL-STD-202F方法210条件B,无外观损坏
    - 红外回流耐热性(SMT):符合预热、峰值、冷却要求,无外观损坏

    产品特点和优势


    Milli-Grid 2mm Dual Row Shrouded Headers 具有出色的电气性能和机械强度,能够承受极端的工作温度和恶劣环境。它们的高绝缘电阻和耐压强度使其非常适合在需要高可靠性的应用场景中使用。引脚保持力确保了长时间使用后引脚不会松动,提高了整体稳定性。此外,它们的可焊性和焊接耐热性也经过严格测试,确保了良好的装配质量和焊接效果。

    应用案例和使用建议


    Milli-Grid 2mm Dual Row Shrouded Headers 广泛应用于工业自动化、医疗设备、航空航天等高端领域。例如,在某些高速数据传输系统中,它们被用作关键的信号连接器。为了确保最佳性能,建议在使用前仔细检查引脚是否清洁且无损伤,并在安装过程中避免过度弯折引脚。另外,在进行回流焊之前,确保产品已存放在干燥环境中不超过推荐的时间限制,以减少因湿气导致的问题。

    兼容性和支持


    这些连接器与Molex公司的Milli-Grid 2mm格栅线板连接器及端接壳体(51110系列和50394系列)以及2mm双排对称安装(87568系列)兼容。制造商提供了详尽的产品图纸和技术支持文档,以帮助用户更好地理解和使用这些产品。同时,对于售后维护,用户可以联系官方客服获取专业指导和支持。

    常见问题与解决方案


    - 问题1:连接器引脚松动怎么办?
    - 解决方案:首先检查引脚是否有损伤或弯曲。如有,重新更换新件;如没有明显损伤,确认焊接工艺是否到位,必要时可重焊。

    - 问题2:连接器在高温环境下容易损坏吗?
    - 解决方案:Milli-Grid 2mm Dual Row Shrouded Headers 设计时考虑到了高温工作环境。遵循正确的储存和处理指南,使用时确保不会超过规定的温度范围即可避免此类问题。

    总结和推荐


    Milli-Grid 2mm Dual Row Shrouded Headers 是一款高品质、高性能的连接器,具有广泛的适用性和卓越的可靠性。它们的优异电气特性和机械性能使它们成为各种高端应用场景的理想选择。强烈推荐给那些需要高可靠性和稳定性的用户。

878312021参数

参数
触头镀层厚度 - 配接 760nm
额定电流 2A
类型 Header,Latch Holder
颜色 黑色
触头镀层 - 配接
防护等级 -
间距-配接 2mm
针脚数 20pin
排数 2
长*宽*高 22.65mm(长度)*6.3mm(高度)
安装方式 通孔安装
应用等级 汽车级,电信级,通用级
零件状态 在售
包装方式 管装

878312021厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

878312021数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 878312021 878312021数据手册

878312021封装设计

查看详情并下载
Symbol
Footprint
3D Model
