444321403

厂牌: MOLEX
产品描述: Header,Push-Pull 3mm 2 14pin 8.5A 760nm 金 黑色 通孔安装 28mm(长度)*11.9mm(高度)
供应商型号: Q-444321403
供应商: 期货订购
标准整包数: 924

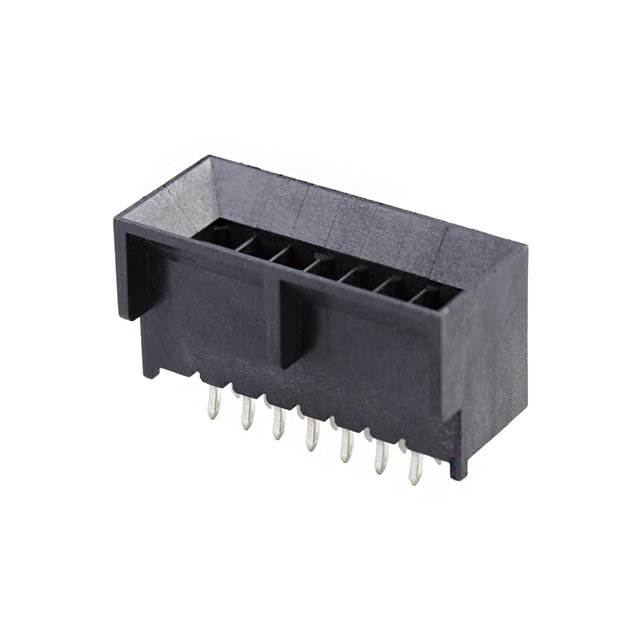

MOLEX 矩形连接器 - 针座 - 公插针 444321403

444321403概述

    Micro-Fit (3.0) BMI Floating Connector System

    1. 产品简介


    Micro-Fit (3.0) BMI Floating Connector System 是一种专为高性能连接需求设计的电子元器件。该系统采用中心线间距为3.00毫米(0.118英寸)的设计,适用于多种应用场景,如工业自动化、医疗设备和消费电子产品等。系统由双排和单排面板插座及插头组成,支持从20到30 AWG电线的压接技术,并且具有锡镀层,确保可靠连接和长久使用寿命。

    2. 技术参数


    - 电压评级:AC RMS 或 DC 250-600V(具体取决于系列)
    - 电流评级(单电路):
    - UL/CANADA/IEC 250V时,最大电流7-5A
    - UL/CANADA/IEC 600V时,最大电流5A
    - 温度范围:
    - 工作温度:-40°C 到 +105°C
    - 非工作温度:-40°C 到 +105°C
    - 绝缘电阻:最小值1000兆欧姆
    - 介电强度:1分钟内无击穿,泄漏电流小于5mA
    - 温度上升:通过电流循环测量的最大温升为+30°C
    - 机械要求:
    - 插拔力:最大插入力8.0N(1.8磅力),最小拔出力2.4N(0.5磅力)
    - 端子保持力:最小24.5N(5.5磅力)
    - 针保持力:最小13.3N(3.0磅力)

    3. 产品特点和优势


    - 灵活性:双排和单排的设计使得系统适用于不同安装需求。
    - 高可靠性:采用高强度材料和精细制造工艺,保证长时间稳定运行。
    - 广泛适用性:适用于工业、医疗和消费电子等多个领域,具备出色的机械和电气性能。
    - 易于安装:简单的安装过程降低了维护成本和时间。

    4. 应用案例和使用建议


    - 工业自动化:用于机器人和自动化设备之间的连接,确保高频率的数据传输和稳定的电源供应。
    - 医疗设备:应用于需要高度可靠性的医疗器械,确保数据准确性和系统的稳定性。
    - 消费电子产品:如智能家居设备,提供便捷且可靠的连接解决方案。

    使用建议:
    - 在高压环境下使用时,应考虑电流密度的影响,并进行适当的温度测试以避免过热。
    - 使用标准插头进行正常操作,而测试插头仅限于特定的连续性测试。

    5. 兼容性和支持


    - 兼容性:与各种标准电气设备和组件兼容。
    - 支持和维护:Molex公司提供全面的技术支持和售后服务,以帮助客户解决任何技术问题。

    6. 常见问题与解决方案


    - Q:系统能否承受极端温度?
    - A:可以,系统经过测试可在-40°C到+105°C的温度范围内工作。
    - Q:如何处理温度上升问题?
    - A:建议采用高效的散热设计,减少电路中的热源,并定期进行温度监测。
    - Q:如何确保插拔力?
    - A:选择合适尺寸的导线并正确压接,以达到最佳的插拔力。

    7. 总结和推荐


    Micro-Fit (3.0) BMI Floating Connector System 以其卓越的电气和机械性能、广泛的适用性和易于安装的特点,成为众多领域的理想选择。强烈推荐此产品给需要高性能连接解决方案的应用场合。
    该文档摘自《Micro-Fit (3.0) BMI Floating Connector System 产品规范》,旨在为用户提供该系统的详细技术参数和使用建议。

444321403参数

参数
额定电流 8.5A
间距-配接 3mm
排数 2
针脚数 14pin
触头镀层厚度 - 配接 760nm
颜色 黑色
防护等级 -
触头镀层 - 配接
类型 Header,Push-Pull
长*宽*高 28mm(长度)*11.9mm(高度)
安装方式 通孔安装
应用等级 军用级,医疗级,电信级,通用级
零件状态 在售
包装方式 托盘

444321403厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

444321403数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 444321403 444321403数据手册

444321403封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
924+ ¥ 15.3206
库存: 92400
起订量: 924 增量: 924
交货地:
最小起订量为:924
合计: ¥ 14156.23
