首页  >  产品百科  >  5600200621

5600200621

厂牌: MOLEX
产品描述: 6pin 2mm 1 Header,Latch Lock 3A 锡 贴片安装 18.6mm(长度)*9.3mm(高度)
供应商型号: 900-5600200621TR-ND
供应商: Digi-Key
标准整包数: 650

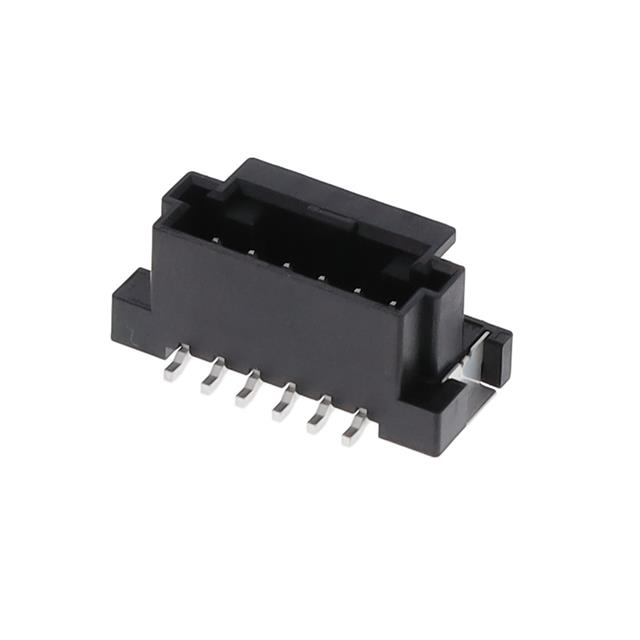

MOLEX 矩形连接器 - 针座 - 公插针 5600200621

5600200621概述

    DuraClik Wire-to-Board Header 技术手册

    1. 产品简介


    DuraClik Wire-to-Board Header 是一款专为汽车、信号传输及线到板连接设计的高性能电子元器件。它属于 DuraClik 系列产品的一部分,能够提供可靠的连接解决方案,适用于多种复杂的应用环境。该产品采用单行垂直安装方式,具备出色的耐用性和稳定的电气性能。

    2. 技术参数


    - 电路数(最大):6
    - 颜色:树脂黑色
    - 耐久性(最大插拔次数):30 次
    - 材质:金属部分采用铜合金,表面镀锡
    - 树脂材质:聚酰胺
    - 净重:0.836 克
    - 接触面间距:2.00 毫米
    - 极化:与匹配部件及印制板均极化
    - 工作温度范围:-40°C 至 +105°C,与特定系列组合时可达 -40°C 至 +125°C
    - 电压:最大 125V AC (RMS)/DC
    - 电流:每接点最大 3.0 安培

    3. 产品特点和优势


    DuraClik Wire-to-Board Header 拥有以下特点和优势:
    - 高可靠性:经过多达 30 次的插拔循环测试,确保长时间稳定工作。
    - 优异的耐温性能:适应广泛的环境温度,尤其适合汽车等严苛环境应用。
    - 防错设计:具有极化功能,防止错误插拔导致的损害。
    - 高效的信号传输:通过精密设计减少信号干扰,提升传输质量。
    - 易于集成:采用标准化设计,便于与其他组件配套使用。

    4. 应用案例和使用建议


    该产品广泛应用于汽车制造、信号传输等领域。例如,在汽车行业中,它可以作为车灯控制系统的重要组成部分,确保车辆在各种恶劣条件下依然保持良好的信号传输稳定性。使用建议包括:
    - 在组装过程中注意方向极化,避免接反。
    - 连接前确认各部件无损坏,确保稳固插入。
    - 使用合适的焊接工具和工艺进行表面贴装。

    5. 兼容性和支持


    DuraClik Wire-to-Board Header 可与 DuraClik Crimp Housings 502351、560123 和 505151 等多个系列配合使用。厂商提供了详尽的技术文档和支持服务,包括包装规范、销售图纸等资源。此外,用户可通过访问官方网站获取最新的产品信息和技术支持。

    6. 常见问题与解决方案


    - Q: 如何正确安装该产品?
    A: 请严格按照制造商提供的安装指南操作,注意方向极化。

    - Q: 产品工作时出现异常发热现象怎么办?
    A: 检查焊接是否到位,连接是否牢固。必要时可更换新的部件。

    7. 总结和推荐


    总体来看,DuraClik Wire-to-Board Header 是一款集高可靠性和卓越性能于一身的电子元器件,特别适用于汽车和信号传输领域。它不仅具有优异的耐温性能和防错设计,还能够满足不同应用需求。强烈推荐该产品用于需要高度稳定性的关键连接场合。对于追求高性能、高可靠性的设计工程师而言,它是不可或缺的选择。

5600200621参数

参数
针脚数 6pin
间距-配接 2mm
排数 1
排距 -
额定电流 3A
触头镀层 - 配接
触头镀层厚度 - 配接 -
类型 Header,Latch Lock
防护等级 -
颜色 -
长*宽*高 18.6mm(长度)*9.3mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

5600200621厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

5600200621数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 5600200621 5600200621数据手册

5600200621封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
650+ $ 0.7811 ¥ 6.5365
1300+ $ 0.7438 ¥ 6.2245
1950+ $ 0.7228 ¥ 6.0489
3250+ $ 0.6972 ¥ 5.8349
4550+ $ 0.6809 ¥ 5.6981
6500+ $ 0.664 ¥ 5.5566
16250+ $ 0.6224 ¥ 5.209
库存: 650
起订量: 650 增量: 1
交货地:
最小起订量为:650
合计: ¥ 4248.72
