874370843

厂牌: MOLEX
产品描述: Molex 1.5mm间距8p单排排针, Pico-SPOX系列, 垂直, 表面
供应商型号: AV-A-MLX874370843
供应商: Avnet
标准整包数: 1000

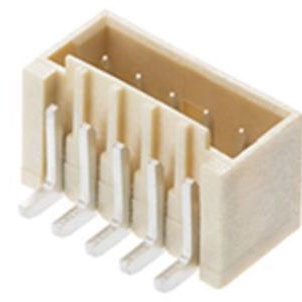

MOLEX 矩形连接器 - 针座 - 公插针 874370843

874370843概述

    Pico-SPOX Wire-to-Board Connector System 技术手册

    产品简介


    Pico-SPOX Wire-to-Board Connector System 是一款适用于信号传输和线到板连接的应用产品。其独特的设计和出色的电气特性使其广泛应用于各类电子设备中,如工业控制、通信设备、汽车电子等领域。

    技术参数


    - 型号:0874370843
    - 间距:1.50mm
    - 电路数(最大):8
    - 排数:单排
    - 表面贴装:支持
    - 镀层:锡(Sn)
    - 工作温度范围:-55°C 至 +105°C
    - 接触电阻:小于20 mΩ
    - 耐久性:最大10次插拔循环
    - 阻燃等级:94V-0
    - 最大电流:2.5A
    - 最大电压:250V AC (RMS)/DC
    - 电镀最小厚度:2.540 µm(插配部分)、2.540 µm(端接部分)

    产品特点和优势


    - 紧凑设计:间距仅为1.50mm,适合高密度布线需求。
    - 可靠性:支持高达10次的插拔循环,确保长期稳定的工作性能。
    - 防火安全:具备94V-0的阻燃等级,满足严苛的防火标准。
    - 易于操作:摩擦锁结构使得连接和断开更加简便。
    - 环保:符合RoHS标准,无卤素材料,绿色健康。

    应用案例和使用建议


    - 工业控制:适用于自动化控制系统中的信号传输,确保稳定的电信号传递。
    - 通信设备:在通信设备中用于多通道数据传输,提高设备效率。
    - 汽车电子:用于汽车内部各子系统的连接,提供可靠的电气连接。
    使用建议:
    - 确保插配时正确对齐,避免误插导致损坏。
    - 定期检查连接部位是否有松动现象,及时进行调整或更换。
    - 在高温环境下使用时,注意保持良好的散热条件,以防止过热影响正常工作。

    兼容性和支持


    Pico-SPOX Wire-to-Board Connector System 支持与其配套的线到板连接器 Pico-SPOX Wire-to-Board Housing(型号87439)。厂商提供了详细的文档和支持,包括产品规格书、包装规范和3D模型,便于用户快速获取相关信息。

    常见问题与解决方案


    1. 插拔困难:确保连接器对准后插入,必要时可以轻轻推入。
    2. 接触不良:检查连接器是否安装到位,必要时重新焊接。
    3. 信号干扰:确保接地良好,避免外部电磁干扰。

    总结和推荐


    Pico-SPOX Wire-to-Board Connector System 以其小巧的设计、高可靠性和良好的电气性能,在多种应用场景中表现出色。对于需要高密度连接和可靠信号传输的电子设备来说,这是一个理想的选择。建议在工业控制、通信设备和汽车电子领域中积极采用该产品。

874370843参数

参数
类型 Header,Push-Pull
间距-配接 1.5mm
触头镀层 - 配接
排数 1
触头镀层厚度 - 配接 2.54μm
额定电流 2.5A
针脚数 8pin
防护等级 -
颜色 米黄色
长*宽*高 13.3mm*4.445mm*6mm
安装方式 贴片安装
应用等级 医疗级,通用级
零件状态 在售
包装方式 卷带包装

874370843厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

874370843数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 874370843 874370843数据手册

874370843封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.3395 ¥ 3.0048
3000+ $ 0.3366 ¥ 2.9787
库存: 19000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 3004.8
