702871242

厂牌: MOLEX
产品描述: Breakaway,Header,Push-Pull 2.54mm 2 96pin 3A 760nm 金 黑色 通孔安装 121.92mm(长度)*5.08mm(高度)
供应商型号:
供应商:
标准整包数: 0

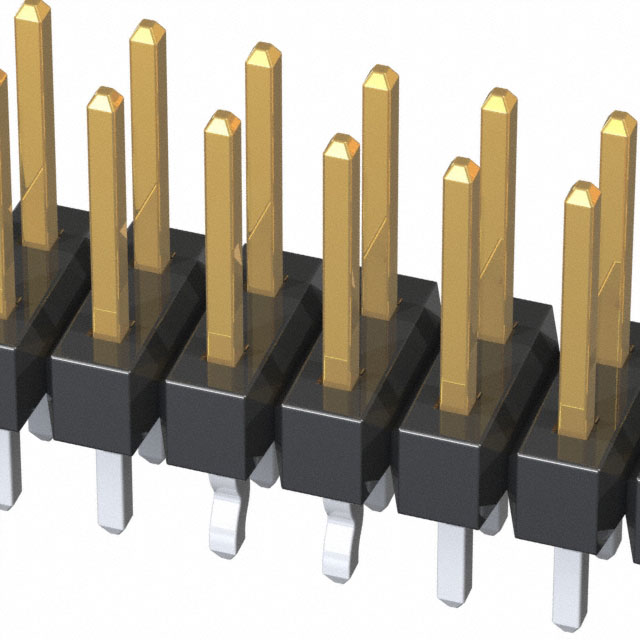

MOLEX 矩形连接器 - 针座 - 公插针 702871242

702871242概述


    产品简介


    这款电子元器件是一款高性能、高可靠性的高温插座装配件,采用双排设计,具有0.025英寸方针和0.100英寸间距,并带有加固插针。此款电子元器件适用于各类高可靠性要求的应用场合,例如通信、工业控制、汽车电子等领域。通过提供稳定的连接和高耐热性能,它能够满足恶劣环境下的使用需求。

    技术参数


    - 材料:接触部件采用镀金处理的铜合金,基座材料为玻璃填充液晶聚合物,具有UL94V-0阻燃等级,颜色为黑色。
    - 插针规格:0.025英寸方形针,间距为0.100英寸。
    - 尺寸:针长度公差为±0.005英寸,针宽测量点为2.54毫米(0.100英寸)。
    - 电路数量:提供从4到100个不等的电路数量,可定制不同数量。
    - 包装:批量包装,零件编号为PK-70873-0353。
    - 焊接:符合SMES-152标准,允许轻微的空洞存在于针脚表面。
    - 其他特性:插针推动最小力为3磅,在任意方向上。

    产品特点和优势


    1. 高可靠性:采用镀金处理的铜合金接触部件,具备出色的电气性能和耐久性。
    2. 耐高温:适用于极端温度条件,确保长期稳定运行。
    3. 双排设计:提高电流承载能力,增加连接密度。
    4. 加固插针:提供额外的机械稳定性,减少振动引起的松动。
    5. 高阻燃性:材料达到UL94V-0标准,适合高安全需求的应用环境。

    应用案例和使用建议


    应用案例
    这款插座装配件广泛应用于各种电子设备中,如通信基站、汽车电子控制系统、工业自动化设备等。具体来说,在汽车电子中,它可以用于引擎管理系统、车身控制模块等关键部位,确保系统在极端条件下也能正常运行。
    使用建议
    - PCB设计:确保PCB厚度适中,一般推荐厚度为1.57毫米(0.062英寸),并留有足够的空间以适应插座装配件。
    - 装配:在装配过程中要小心操作,避免损坏针脚。
    - 清洁保养:定期进行清洁保养,保持良好的电气性能和可靠性。

    兼容性和支持


    该电子元器件与多种不同的PCB设计兼容,可以灵活应用于不同的系统中。制造商提供了详尽的技术支持文档和售后服务,客户可以在遇到任何问题时联系客服获得帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插针变形 | 在安装过程中轻柔操作,避免用力过猛导致变形。 |
    | 焊接不牢固 | 确保焊接过程符合SMES-152标准,检查焊点是否有足够的湿润度。 |
    | 插针失效 | 检查是否正确插入插头,并确认使用正确的焊接工艺。 |

    总结和推荐


    综上所述,这款高温插座装配件以其出色的性能、稳定的工作表现和高度的兼容性,成为了市场上备受青睐的产品。对于需要高可靠性和高环境适应性的应用场合,强烈推荐使用此款产品。无论是通信、工业还是汽车电子领域,它都能提供出色的解决方案,满足客户的多样化需求。

702871242参数

参数
针脚数 96pin
触头镀层 - 配接
防护等级 -
额定电流 3A
颜色 黑色
触头镀层厚度 - 配接 760nm
排数 2
类型 Breakaway,Header,Push-Pull
间距-配接 2.54mm
长*宽*高 121.92mm(长度)*5.08mm(高度)
安装方式 通孔安装
应用等级 医疗级,汽车级,照明级,电信级,通用级
零件状态 在售
包装方式 散装

702871242厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

702871242数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 702871242 702871242数据手册

702871242封装设计

查看详情并下载
Symbol
Footprint
3D Model
