878314420

厂牌: MOLEX

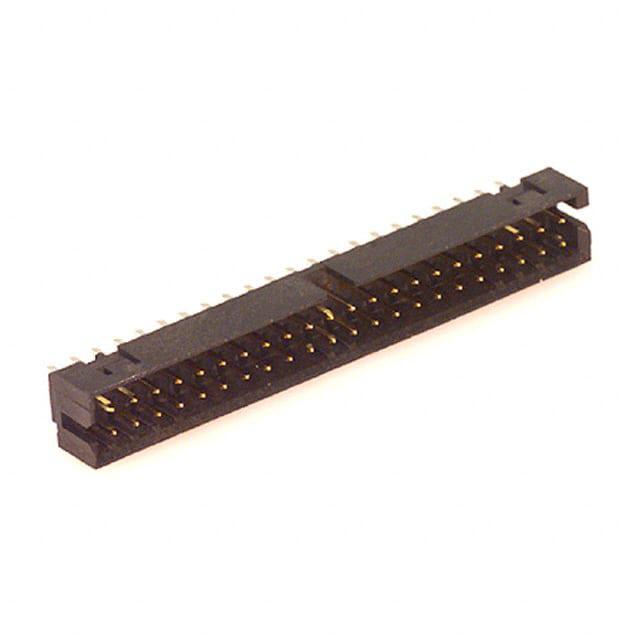

产品描述: Molex 2.0mm间距44p双排排针 线对板连接器, Milli-Grid系列, 直角, 通孔安装
供应商型号: 878314420
供应商: 云汉优选
标准整包数: 10
MOLEX 矩形连接器 - 针座 - 公插针 878314420

878314420概述


    产品简介


    这款电子元器件是Molex公司的2mm MilliGrid垂直屏蔽式插头(也称为直插式垂直屏蔽插头)。它主要用于连接各种电路板组件,提供稳固的电气连接,具有多种电路配置(从4到50个电路),适用于多个不同的应用领域,包括通信、计算机、消费电子、工业控制等。插头具备摩擦锁定机构、侧槽和中心锁定功能,可以确保接插时的良好稳定性和极性保护,且设计有定位栓以防止错误安装。外壳材料为30%玻璃纤维增强尼龙,阻燃等级UL94V-0,颜色为黑色。引脚材料采用磷青铜,提供良好的导电性和耐用性。

    技术参数


    - 电路配置: 4到50个电路
    - 尺寸规格: 插头的整体长度范围从约6.40毫米至14.65毫米,具体根据电路数量变化
    - 锁定方式: 摩擦锁定机制、侧槽锁定、中心锁定
    - 定位: 中心定位栓确保正确的极性
    - 材料:
    - 外壳:30% GF 尼龙,UL94V-0 级阻燃材料
    - 引脚:0.50毫米平方截面磷青铜
    - 电气规格: 接触区域镀金厚度可选(0.05-0.13µm/2-5µin、0.38µm/15µin、0.76µm/30µin或2.50µm/100µin),镀锡厚度至少1.88µm/75µin,底层镍厚度至少1.27µm/50µin
    - 包装: 可提供带状包装(带式包装)和管装包装,以适应不同装配需求
    - 工作温度: -40°C 至 +105°C(根据具体型号而定)

    产品特点和优势


    1. 多种电路选择: 可供从4到50个电路的不同版本,能够满足各种复杂的电路需求。
    2. 机械稳定性高: 具备摩擦锁、中心锁和侧槽锁,确保插拔过程中的牢固性与极性保护。
    3. 耐高温、阻燃性好: 材料符合UL94V-0标准,能够在极端条件下保持稳定的性能。
    4. 适用广泛: 适用于通信、计算机、消费电子、工业控制等多个领域。
    5. 易于维护: 镀金或镀锡接触面便于焊接,提高可靠性和使用寿命。
    6. 兼容性高: 支持多种组装选项和封装形式,便于集成于现有的电子产品中。

    应用案例和使用建议


    此款插头广泛应用于需要多路信号传输的场合,例如高速数据通信、电源管理等。例如,在服务器主板上使用该插头,可以确保稳定的数据传输和电力供应。在使用时应注意选择合适的电路数量,并确保正确的安装方向。另外,在实际操作过程中,要确保电路连接的稳固性和正确性,避免因错误安装导致的问题。对于需要更高防护等级的应用,建议选择镀金版本以延长使用寿命。

    兼容性和支持


    该插头与Molex公司其他相关产品高度兼容,如Molex 2mm MilliGrid系列IDT插头、对接插头等,均可实现无缝连接。此外,Molex公司还提供了详尽的技术文档和全面的客户支持服务,包括在线技术支持和专业咨询团队,帮助客户解决使用过程中可能遇到的问题。

    常见问题与解决方案


    1. 问题: 插拔时感觉不够牢固
    - 解决方法: 确认是否正确安装了摩擦锁和中心锁,适当增加锁紧力度。

    2. 问题: 发现接点处电阻变大
    - 解决方法: 检查接触表面是否清洁,必要时更换插头。

    3. 问题: 无法正常供电
    - 解决方法: 确认极性正确,检查是否有断路现象,并按照说明书进行排查。

    总结和推荐


    总体而言,这款Molex公司的2mm MilliGrid垂直屏蔽插头凭借其独特的机械设计和卓越的电气性能,在复杂多样的应用场景中表现出色。尤其适合需要多通道稳定连接且环境要求高的应用场合。无论是通信、计算机还是工业自动化等领域,这款插头都能提供可靠的连接解决方案。因此,我们强烈推荐这款产品给需要高效、稳定电路连接的各类项目。

878314420参数

参数
针脚数 44pin
间距-配接 2mm
排数 2
排距 2mm
防护等级 -
类型 Header,Latch Holder
触头镀层厚度 - 配接 380nm
颜色 黑色
触头镀层 - 配接
额定电流 2A
长*宽*高 46.65mm(长度)*6.3mm(高度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 管装

878314420厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

878314420数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 878314420 878314420数据手册

878314420封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 33.5325
20+ ¥ 31.8559
库存: 134
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 335.32
