460145001

厂牌: MOLEX
产品描述: Header,Locking Ramp 4.2mm 1 5pin 11.5A 760nm 金 通孔安装 22.2mm(长度)
供应商型号:
供应商:
标准整包数: 0

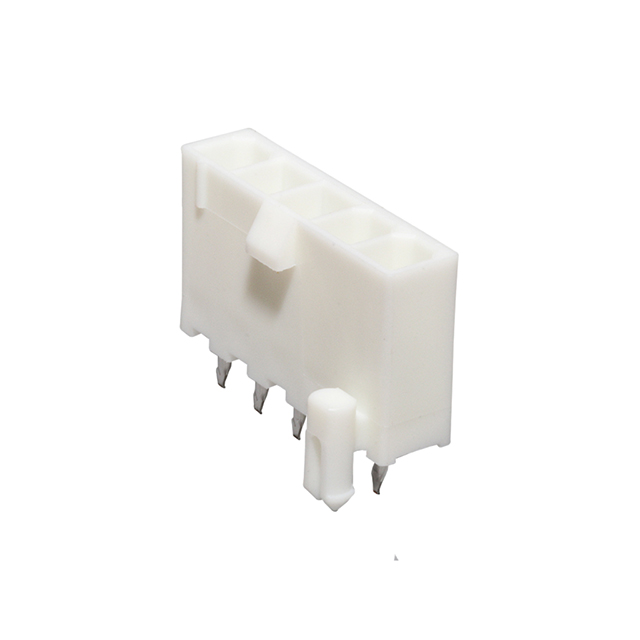

MOLEX 矩形连接器 - 针座 - 公插针 460145001

460145001概述


    产品简介


    本文介绍的是一款由Molex Electronic Technologies生产的Mini-Fit Plus HCS系列单排连接器。这类连接器广泛应用于汽车、工业自动化、电信及消费电子产品等领域。它们的主要功能是通过电线传递电流和信号,适用于各种严苛的工作环境。

    技术参数


    以下是从技术手册中提取的主要技术参数:
    - 材料:
    - 外壳:尼龙6/6,UL 94V-2 (自然色) 或 UL 94V-0 (自然色)
    - 端子:铜合金
    - 端子电镀:
    - 选项1:0.000100英寸(0.00254毫米)最小锡电镀,0.000050英寸(0.00127毫米)最小镍电镀
    - 选项2:0.000030英寸(0.00076毫米)最小选择金电镀,0.000100英寸(0.00254毫米)最小锡电镀,0.000050英寸(0.00127毫米)最小镍电镀
    - 产品规范:PS-45750-001
    - 包装:盘式包装(PK-5566-002)
    - 兼容性:与Mini-Fit Jr.插座 #5557 兼容
    - 其他说明:
    - 不设计用于电流共享
    - 需要有“HCS+”标记
    - 符合COSMETIC SPECIFICATION PS-45499-002中的“B”类要求
    - 五电路部件具有设计B的钉;其余大小的电路具有设计A的钉

    产品特点和优势


    这款Mini-Fit Plus HCS连接器的独特之处在于其耐高温外壳材料和高可靠性电镀工艺。这些特点使其能够在极端环境下稳定工作,同时提供出色的电气性能和机械强度。此外,产品的设计和制造过程严格遵循行业标准和客户规范,确保了高度的一致性和可靠性。

    应用案例和使用建议


    这类连接器在多种应用场景中都有出色表现。例如,在汽车领域,它们可以用于连接电池和发动机管理系统;在工业自动化领域,它们可用于生产线上的传感器和执行器之间的信号传输。对于终端用户而言,建议在安装时严格按照产品手册进行操作,以避免接触不良或损坏等问题。

    兼容性和支持


    该连接器与Mini-Fit Jr.插座 #5557 兼容,这为用户提供了更多的选择灵活性。Molex公司还为其产品提供了详尽的技术支持和维护服务,确保客户能够充分利用产品的全部功能。

    常见问题与解决方案


    以下是一些用户可能遇到的问题及其解决方法:
    1. 接触不良:检查端子电镀是否完整,确保插头和插座正确插入。
    2. 电气故障:确认电源电压是否符合规格,检查电线是否连接正确。
    3. 物理损坏:检查外壳是否有裂缝或其他损伤,必要时更换新部件。

    总结和推荐


    总体来说,Mini-Fit Plus HCS系列单排连接器在技术参数和应用场景方面表现出色,具备耐高温、高可靠性和高一致性的特点。对于需要在恶劣环境中工作的电子系统,这款连接器是一个值得信赖的选择。因此,我们强烈推荐在类似应用中使用此款连接器。

460145001参数

参数
针脚数 5pin
间距-配接 4.2mm
颜色 -
防护等级 -
触头镀层厚度 - 配接 760nm
额定电流 11.5A
排数 1
类型 Header,Locking Ramp
触头镀层 - 配接
长*宽*高 22.2mm(长度)
安装方式 通孔安装
应用等级 医疗级,工业级,汽车级,电信级,通用级
零件状态 在售
包装方式 托盘

460145001厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

460145001数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 460145001 460145001数据手册
