0026503120

厂牌: MOLEX

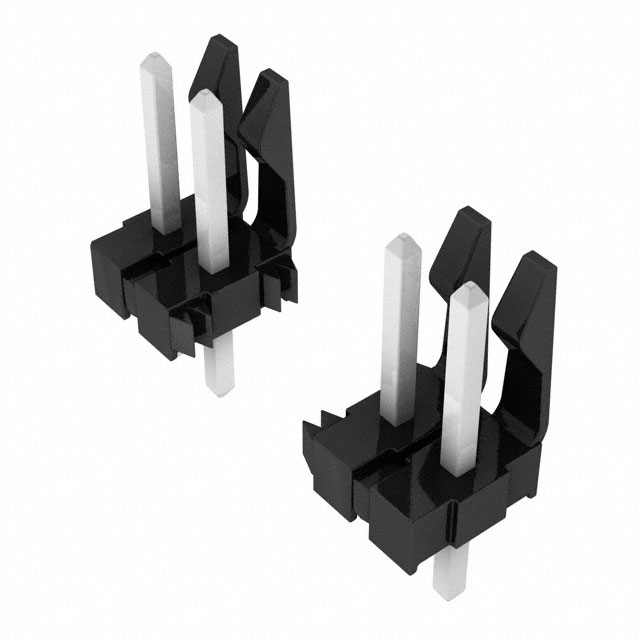

产品描述: 12pin 3.96mm 1 Breakaway,Friction Lock,Header 4.5A 1.52μm 锡 黑色 通孔安装 47.5mm(长度)*9.02mm(高度)
供应商型号: 0026503120-ND
供应商: Digi-Key
标准整包数: 600
MOLEX 矩形连接器 - 针座 - 公插针 0026503120

0026503120概述

    产品技术手册:KK.156 Header Assembly

    1. 产品简介


    KK.156 Header Assembly 是一种高性能的直角摩擦锁插头,专为精密电子连接设计。它适用于需要高密度连接的电路系统,广泛应用于工业自动化、通信设备、汽车电子及消费电子等领域。此产品支持 2-24 通道配置,能够提供稳定的电气连接和可靠的机械性能。

    2. 技术参数


    | 参数名称 | 规格范围 |

    | 插针数量 | 2-24 个 |
    | 插针镀层 | 镀金(15 µin, 30 µin)、镀锡 |
    | 插针长度 | 0.700–1.100 mm |
    | 插针间距 | 0.448–0.523 mm |
    | 插拔力 | ≥10 N |
    | 绝缘电阻 | >100 MΩ |
    | 工作温度 | -40°C 至 +125°C |
    | 接触电阻 | ≤5 mΩ |

    3. 产品特点和优势


    - 高可靠性:通过严格的机械强度和电气性能测试,确保长时间稳定运行。
    - 多样化配置:支持多种插针数量和镀层选项,适应不同需求。
    - 卓越的耐久性:采用摩擦锁设计,确保连接稳固,多次插拔后仍保持良好接触。
    - 兼容性强:与广泛使用的标准接口兼容,便于集成。

    4. 应用案例和使用建议


    - 工业自动化:适用于高速传输的传感器连接器。
    - 通信设备:作为光纤收发模块的接口连接件。
    - 汽车电子:用于发动机控制单元的信号传输。
    建议在安装过程中保持清洁无尘,避免过度弯曲插针;建议使用配套工具进行操作以保证最佳性能。

    5. 兼容性和支持


    KK.156 Header Assembly 可与多种标准板卡和外壳兼容。制造商提供全面的技术支持和售后服务,包括产品定制、快速交付和技术咨询。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插针变形 | 使用专用工具小心插入 |
    | 接触电阻异常 | 检查表面是否清洁并重新装配 |
    | 插拔力过大 | 确保插头和插座匹配正确 |

    7. 总结和推荐


    KK.156 Header Assembly 以其优异的电气性能、可靠的机械设计和广泛的适用性,在工业和消费电子领域具有显著的竞争优势。它是一款值得信赖的产品,强烈推荐用于需要高密度、高性能连接的应用场景。无论是对现有系统的升级还是新项目的开发,该产品都是理想的选择。

0026503120参数

参数
针脚数 12pin
间距-配接 3.96mm
排数 1
排距 -
类型 Breakaway,Friction Lock,Header
触头镀层厚度 - 配接 1.52μm
防护等级 -
额定电流 4.5A
颜色 黑色
触头镀层 - 配接
长*宽*高 47.5mm(长度)*9.02mm(高度)
安装方式 通孔安装
应用等级 工业级,汽车级
零件状态 在售
包装方式 散装
