430451020

厂牌: MOLEX
产品描述: Molex 3.0mm间距10p双排排针 线对板连接器, Micro-Fit 3.0系列, 直角, 表面
供应商型号: Q-430451020
供应商: 期货订购
标准整包数: 1400

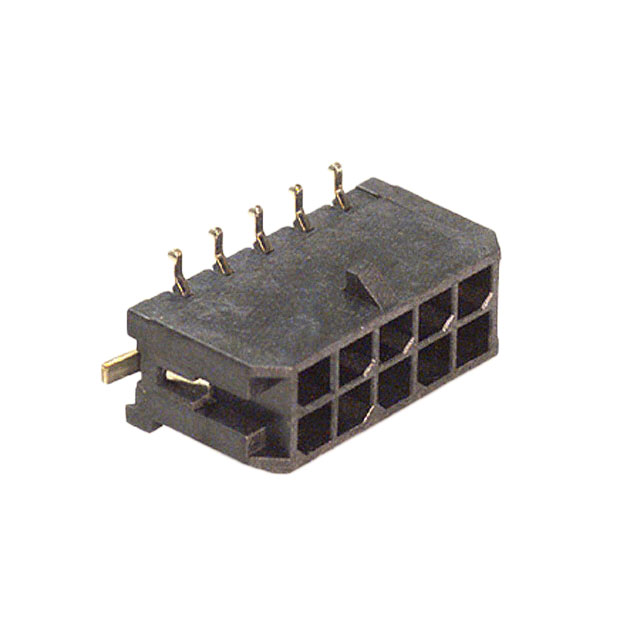

MOLEX 矩形连接器 - 针座 - 公插针 430451020

430451020概述

    电子元器件产品技术手册解析
    本文旨在详细解读一种特定电子元器件的技术手册内容,并提供对该产品的全面分析。本文将涵盖产品简介、技术参数、产品特点和优势、应用案例及使用建议、兼容性和支持以及常见问题与解决方案等方面。

    1. 产品简介


    产品名称: Micro Fit (3.0) 垂直SMT钉式双排插头
    产品类型: 连接器
    主要功能:
    - 适用于电子设备的电路连接
    - 支持表面贴装技术(SMT),可实现自动化组装
    应用领域:
    - 消费电子产品
    - 工业控制设备
    - 通信设备
    - 计算机外设

    2. 技术参数


    以下是该产品的主要技术参数:
    - 表面处理: 亮锡(Thickness as per specification)
    - 镍层: 最小厚度为 0.000100 英寸(2.54 微米)
    - 金层: 接触区域最小厚度为 0.000015 英寸(0.38 微米)
    - 材料: 镀锡黄铜合金
    - 外观: 黑色,UL94V-0 级阻燃
    - 包装: 编带和卷盘包装(43045-2318 等系列)
    尺寸:
    - 公差: ±0.08 mm (C尺寸)
    - 最大高度: 1.65 mm (C尺寸)
    连接特性:
    - 针脚直径: 1.60 mm(C尺寸8-24范围)
    - 距离: 2.54 mm(C尺寸2-6范围)

    3. 产品特点和优势


    - 高可靠性: 采用镀锡黄铜合金材料,具备良好的导电性和抗腐蚀性。
    - 易于安装: 支持表面贴装技术,方便自动化生产。
    - 高性能: 精确的尺寸设计,确保稳定的电气性能。
    - 美观耐用: 外观亮锡处理,具有较高的机械强度和耐磨损性。

    4. 应用案例和使用建议


    应用案例:
    - 用于消费电子设备如手机充电器、音响系统等。
    - 在工业控制设备如PLC模块中实现可靠的电路连接。
    使用建议:
    - 在安装前检查针脚是否有损坏或变形,避免在安装过程中产生不良接触。
    - 在批量生产中,建议进行自动光学检测(AOI)以确保每个连接器都符合标准。
    - 定期清洁和检查连接器,以保持其性能稳定。

    5. 兼容性和支持


    兼容性:
    - 本产品可与Micro Fit (3.0) 系列其他型号的插座匹配。
    支持和服务:
    - 厂商提供技术咨询和支持服务。
    - 提供详细的安装和使用指南文档。

    6. 常见问题与解决方案


    - 问题1: 插入力过大
    - 解决方案: 检查针脚是否对齐,确认无损坏后,尝试更换新的连接器。

    - 问题2: 接触电阻不稳定
    - 解决方案: 清洁针脚接触面,必要时重新焊接。

    7. 总结和推荐


    综合评估:
    - 该产品在可靠性、稳定性以及成本效益方面表现出色,适合多种应用场景。
    推荐使用:
    - 高度推荐用于需要高密度连接的应用场景,特别是在自动化生产线上。
    通过以上详细解析,我们可以看出该产品不仅在技术参数上表现优异,还在实用性和经济性方面具备显著优势。它无疑是各类电子设备连接的理想选择。

430451020参数

参数
类型 Header,Locking Ramp
间距-配接 3mm
额定电流 8A
触头镀层 - 配接
针脚数 10pin
颜色 黑色
排数 2
触头镀层厚度 - 配接 760nm
防护等级 -
长*宽*高 7.37mm(宽度)*11.2mm(高度)
安装方式 贴片安装
应用等级 军用级,医疗级,电信级,通用级
零件状态 在售
包装方式 卷带包装

430451020厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

430451020数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 430451020 430451020数据手册

430451020封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1400+ ¥ 15.3453
2800+ ¥ 14.7314
4200+ ¥ 14.7314
库存: 1400
起订量: 1400 增量: 1400
交货地:
最小起订量为:1400
合计: ¥ 21483.42
