22285037

厂牌: MOLEX
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 3pin 4A 760nm 金 黑色 通孔安装 7.62mm(长度)*2.49mm(高度)
供应商型号:
供应商:
标准整包数: 0

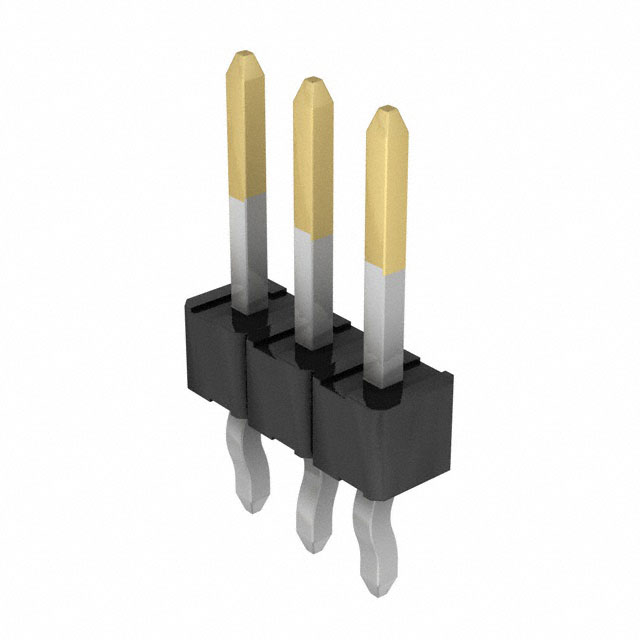

MOLEX 矩形连接器 - 针座 - 公插针 22285037

22285037概述


    产品简介


    这些电子元器件属于2.54毫米(0.100英寸)中心线(间距)0.64毫米(0.025英寸)方形针接头。它们主要用于印刷电路板(PCB)连接器或者通过22至30号AWG电线用压接技术终止的连接器。这些元器件包括2759、6459、41572、4809、8088系列的压接端子,2695系列的压接外壳,4455系列的PCB连接器,以及4030、4094、6373、7478、6410、7395、42225、42226、42227、42228、42375、42376、42377系列的引脚。这些产品主要用于电气连接和信号传输,适用于多种电子设备和系统。

    技术参数


    - 电压等级:交流500伏特或直流600伏特。
    - 电流等级:单个电路的最大电流为2.5安培。
    - 温度等级:工作温度范围为-40°C到+80°C(对于黄铜终端),最高可达+105°C(对于磷青铜终端)。
    - 安全认证:通过了UL认证和CSA认证。
    - 电气要求:接触电阻最大为10毫欧姆,绝缘电阻最小为1000兆欧姆。
    - 机械要求:连接器插入力最大为4.9牛顿,拔出力最小为0.56牛顿,终端在壳体内的保持力最小为17.8牛顿。
    - 环境要求:经过热冲击、湿度、冷电阻、腐蚀性大气环境测试,各项性能指标符合标准。

    产品特点和优势


    这些电子元器件具有以下几个显著特点和优势:
    - 耐高温:能够在极端环境下正常工作,适用于工业和汽车应用。
    - 高可靠性:通过严格的测试确保长期稳定性,减少故障率。
    - 良好的机械性能:具有高插入和拔出力,保障连接的稳定性和耐用性。
    - 环境适应性强:通过多种环境测试,适用于各种严苛的工作条件。
    - 安全认证齐全:通过UL和CSA认证,保证产品质量和安全性。

    应用案例和使用建议


    这些连接器广泛应用于汽车、工业自动化、通信设备等领域。例如,在汽车行业中,它们可用于连接汽车仪表盘、传感器和其他电气组件。在工业自动化领域,它们可作为机器内部布线的接口,确保数据和电力传输的稳定性。为了充分发挥这些连接器的优势,建议在设计电路时考虑其工作环境和温度范围,选择合适的电缆和工具进行安装和维护。

    兼容性和支持


    这些连接器设计用于与22至30号AWG电线配合使用,适合各种电路设计。制造商提供了详细的技术文档和支持服务,以帮助客户正确安装和使用这些连接器。此外,厂商还提供了一系列相关的工具和配件,进一步提高操作效率和安全性。

    常见问题与解决方案


    1. 连接器插入力过高:检查终端是否正确安装,并确认使用正确的压接工具。如果仍然存在困难,可能需要更换终端或调整压接工艺。
    2. 接触电阻过大:检查连接器是否清洁,必要时进行清洁处理。如果电阻依然偏大,可能需要重新压接或更换连接器。
    3. 绝缘电阻过低:确保连接器未受潮或受损,如发现问题及时替换。

    总结和推荐


    这些电子元器件具备出色的电气性能和机械强度,适用于多种严苛的应用环境。它们的设计和制造都经过了严格的测试和验证,可以确保长期可靠运行。总体而言,这些连接器在质量、性能和兼容性方面表现出色,值得推荐给需要高性能连接解决方案的客户。

22285037参数

参数
排数 1
类型 Breakaway,Header,Push-Pull
颜色 黑色
触头镀层厚度 - 配接 760nm
针脚数 3pin
触头镀层 - 配接
防护等级 -
额定电流 4A
间距-配接 2.54mm
长*宽*高 7.62mm(长度)*2.49mm(高度)
安装方式 通孔安装
应用等级 医疗级,汽车级,电信级,通用级
零件状态 在售
包装方式 散装

22285037厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

22285037数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 22285037 22285037数据手册

22285037封装设计

查看详情并下载
Symbol
Footprint
3D Model
