10897120

厂牌: MOLEX
产品描述: Breakaway,Header,Push-Pull 2.54mm 2 12pin 3A 760nm 金 黑色 通孔安装 15.24mm*5.08mm*5.08mm
供应商型号: Q-10897120
供应商: 期货订购
标准整包数: 3500

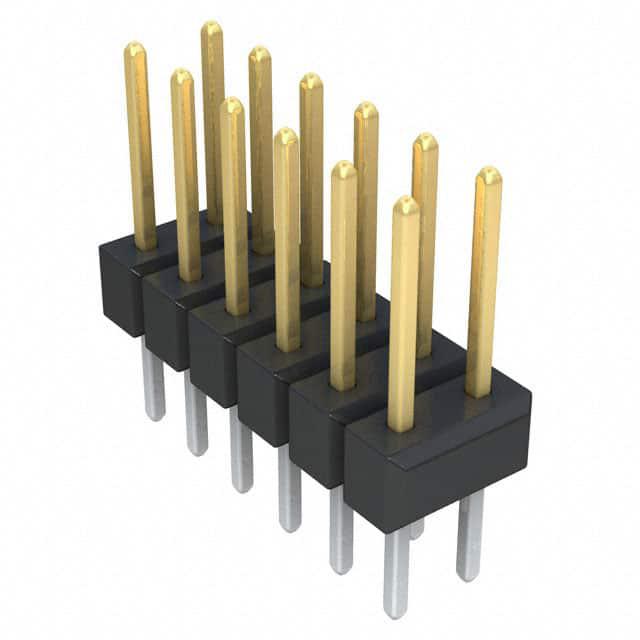

MOLEX 矩形连接器 - 针座 - 公插针 10897120

10897120概述


    产品简介


    本产品是一款高性能的双排插座连接器,采用铜合金作为引脚材料,并通过特殊工艺处理后表面覆盖镍、锡及金镀层。产品主要应用于高可靠性要求的电子设备中,如工业控制设备、通信系统、医疗设备等,能够有效提高电路系统的稳定性和信号传输效率。

    技术参数


    - 材质:
    - 引脚(PIN):铜合金
    - 基座(WAFFER):玻璃填充液晶聚合物 (LCP),UL 94V-0 等级,颜色为黑色。
    - 表面处理:
    - 钛(Tin):最小厚度为0.000150英寸。
    - 镍(Nickel):最小厚度为0.000050英寸。
    - 金(Gold):可选15微英寸或30微英寸,具体厚度见上文。
    - 尺寸:
    - 尺寸规格详细列表,请参考附录中的具体规格表。

    - 包装信息:
    - 包装标准:除非另有说明,否则为每包353个。

    - 装配要求:
    - 引脚最小推力:3磅(约13.3牛顿)。
    - 焊接耐受性符合标准SMES-152。

    - 环保认证:
    - 符合RoHS指令2002/95/EC和ELV附件II指令2000/53/EC要求。

    产品特点和优势


    本产品拥有以下独特功能和优势:
    - 高强度引脚设计:采用高强度的铜合金材料,确保长期可靠的工作表现。
    - 环保材料:选用UL 94V-0等级的材料,具备出色的防火性能。
    - 多种镀层选择:提供15微英寸、30微英寸和GT15三种金镀层选项,满足不同应用需求。
    - 符合行业标准:焊点符合国际焊接标准,确保焊接质量。

    应用案例和使用建议


    本产品已成功应用于多个领域,如工业自动化、医疗设备和高端通信设备中。为了更好地利用这一产品,以下是一些建议:
    - 严格遵循安装指南:严格按照制造商提供的装配要求进行安装,以保证最佳性能。
    - 环境适应性:考虑到某些特定应用的高温、高湿等环境条件,需注意确保产品处于适宜的使用环境。
    - 定期检查:建议定期对连接器进行检查,以确保其始终处于良好的工作状态。

    兼容性和支持


    本产品具有广泛的兼容性,可以与其他常见的电子元件配合使用。对于购买后的技术支持和服务,公司提供了全面的客户支持服务,包括但不限于产品咨询、售后保修等。

    常见问题与解决方案


    以下是根据手册中常见问题总结的一些解决方案:
    - 问题一:焊接时出现虚焊现象
    - 解决方法:确认焊料的型号和规格正确,同时确保焊接温度和时间的控制准确。

    - 问题二:产品容易脱落
    - 解决方法:检查引脚的焊接强度是否达到要求,必要时可加强固定措施。

    - 问题三:外观不良
    - 解决方法:确保在焊接过程中避免过热或过度应力,导致材料变形或损坏。

    总结和推荐


    综上所述,该产品在高可靠性、耐用性和环境适应性方面表现出色,广泛适用于各种高要求的电子设备。强烈推荐用于需要稳定信号传输和长期使用寿命的场合。无论是对于新项目还是现有设备的升级,本产品都是理想的选择。

10897120参数

参数
额定电流 3A
间距-配接 2.54mm
针脚数 12pin
触头镀层厚度 - 配接 760nm
类型 Breakaway,Header,Push-Pull
排数 2
防护等级 -
颜色 黑色
触头镀层 - 配接
长*宽*高 15.24mm*5.08mm*5.08mm
安装方式 通孔安装
应用等级 医疗级,汽车级,照明级,电信级,通用级
零件状态 在售
包装方式 散装,袋装

10897120厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

10897120数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 10897120 10897120数据手册

10897120封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3500+ ¥ 4.4461
库存: 350000
起订量: 3500 增量: 3500
交货地:
最小起订量为:3500
合计: ¥ 15561.35
