42820-2243

厂牌: MOLEX
产品描述: Header,Locking Ramp 10mm 1 2pin 50A 760nm 金 黑色 通孔安装 23.82mm(长度)*28.59mm(高度)
供应商型号: 538-42820-2243
供应商: Mouser
标准整包数: 1

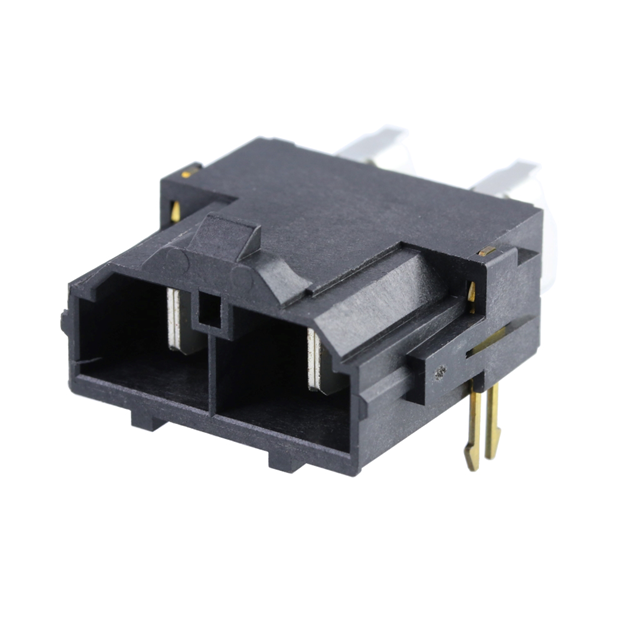

MOLEX 矩形连接器 - 针座 - 公插针 42820-2243

42820-2243概述

    MINI-FIT SR. CONNECTOR SYSTEM:详细技术手册

    产品简介


    MINI-FIT SR.连接器系统是一款广泛应用于电线与电线、电线与印刷电路板(PCB)连接的电子元器件。本系统覆盖了10.00毫米中心线的镀锡和镀金、镀银连接器系列,提供了单行和双行版本的产品。MINI-FIT SR.系列产品包括母端子、公端子、插座、插头、垂直头以及直角头等不同种类的连接器组件,其设计主要用于带绞线的镀锡电线端接。

    技术参数


    MINI-FIT SR.连接器系统的具体技术参数如下所示:
    - 安全认证: UL File #E29179, CSA Certificate #LR 19980-555, TUV Certificate #R 72131193
    - 电压/电流额定值:
    - UL/CSA/TUV:
    - 14AWG:600V/12A
    - 12AWG:600V/23A
    - 10AWG:600V/30A
    - Molex额定值:
    - 单排产品:
    - 2电路:最大48A(2电路)
    - 4电路:最大46A(4电路)
    - 双排产品:
    - 2电路:最大40A(每根导线20A)
    - 4电路:最大31.5A(4电路)
    - 工作温度范围: -40°C至+105°C(含满载时30°C终端温度)

    产品特点和优势


    MINI-FIT SR.连接器系统具备以下显著特点和优势:
    - 高电流承载能力: 支持高达40A的电流,适用于高功率设备。
    - 宽广的电压范围: 额定电压高达600V,能够满足各种高压应用的需求。
    - 多重安全认证: 通过UL、CSA和TUV等多项安全认证,确保产品的可靠性和安全性。
    - 良好的机械性能: 提供较高的接触插入和拔出力、终端插入力、抗振动和抗冲击能力,能够在恶劣环境中稳定工作。
    - 良好的环境适应性: 能够承受冷热循环、湿度和溶剂等环境条件的影响。

    应用案例和使用建议


    MINI-FIT SR.连接器系统适用于多种应用场合,如工业自动化、通信设备、电力传输系统和医疗设备等。以下是一些实际应用案例和使用建议:
    - 工业自动化: 在工厂自动化设备中,MINI-FIT SR.连接器可用于机器内部和设备间的连接,确保设备的安全高效运行。
    - 通信设备: 在电信设备中,该连接器能够提供高可靠的信号传输。
    - 电力传输系统: 可用于高压电力传输设备中,以确保稳定的电力供应。
    - 医疗设备: 在医疗设备中,MINI-FIT SR.连接器能够确保精确的数据传输,同时具有较好的环境适应性。
    使用建议:
    - 确保所有连接器匹配同一金属镀层选项(如银-银、金-金和锡-锡),以避免不同镀层之间的电化学腐蚀。
    - 使用润滑剂(如Nyogel 760G)来减少微动腐蚀,提高连接器的可靠性。
    - 根据具体应用选择合适的连接器型号,例如单排或双排、单线或多线等。

    兼容性和支持


    MINI-FIT SR.连接器系统可以与其他兼容的电子元器件一起使用,但需要注意其与不同类型电线的兼容性。制造商提供详尽的技术支持和售后服务,包括产品安装指导、故障排除和技术咨询等。

    常见问题与解决方案


    根据技术手册中的常见问题和解决方案,以下是几个可能遇到的问题及解决办法:
    - 问题: 连接器接触不良。
    - 解决方案: 检查是否有异物阻塞,重新清洁和紧固连接器。
    - 问题: 插入力过大。
    - 解决方案: 确认连接器与电线尺寸匹配,并适当润滑连接器插孔。
    - 问题: 温度上升过高。
    - 解决方案: 减少电路负载,检查电线尺寸是否过小,并适当降低环境温度。

    总结和推荐


    综上所述,MINI-FIT SR.连接器系统凭借其出色的电气性能、机械强度和环境适应性,在各类应用中展现出色的表现。强烈推荐给需要高可靠连接解决方案的应用场景。无论是工业自动化还是高端医疗设备,MINI-FIT SR.都能满足您的需求。

42820-2243参数

参数
间距-配接 10mm
排数 1
颜色 黑色
类型 Header,Locking Ramp
触头镀层 - 配接
触头镀层厚度 - 配接 760nm
防护等级 -
针脚数 2pin
额定电流 50A
长*宽*高 23.82mm(长度)*28.59mm(高度)
安装方式 通孔安装
应用等级 医疗级,工业级,汽车级,电信级,通用级
零件状态 在售
包装方式 管装

42820-2243厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

42820-2243数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 42820-2243 42820-2243数据手册

42820-2243封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.876 ¥ 41.2022
100+ $ 4.5468 ¥ 38.4205
250+ $ 4.3956 ¥ 37.1428
460+ $ 4.242 ¥ 35.8449
库存: 418
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 41.2
直接购买
加入购物车
