首页  >  产品百科  >  0026482215

0026482215

厂牌: MOLEX
产品描述: 21pin 3.96mm 1 Breakaway,Friction Lock,Header 5A 510nm 金 黑色 通孔安装 83.16mm(长度)*9.02mm(高度)
供应商型号:
供应商:
标准整包数: 0

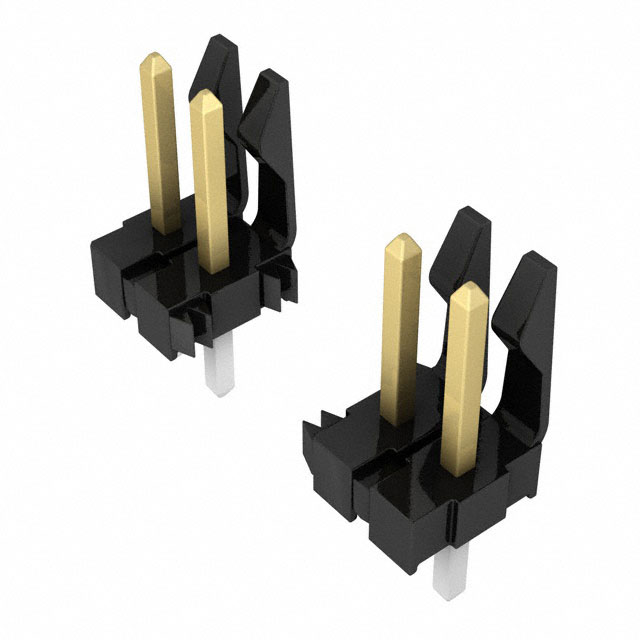

MOLEX 矩形连接器 - 针座 - 公插针 0026482215

0026482215概述


    产品简介


    KK .156 Header Assembly Friction Lock Straight 2-24 CKTS
    KK .156 Header Assembly是一种直角连接器组件,适用于多种电子设备。这类连接器的主要功能是确保电路之间可靠而稳定的电连接,特别适用于需要高频率、大电流传输的应用场景。主要应用领域包括但不限于汽车电子系统、工业自动化控制设备、消费电子产品等。

    技术参数


    根据技术手册中的数据,以下是产品的关键技术和规格:
    | 参数 | 值(单位) |

    | 针数 | 24 |
    | 镀层 | TIN / 15 GOLD / 30 GOLD |
    | 针长 | 0.750 mm / 0.700 mm / 0.800 mm |
    | 插配高度 | 0.450 mm / 0.447 mm / 0.523 mm |
    | 锁紧金手指高度 | 0.270 mm |
    | PCB焊脚长度 | 0.172 mm / 0.149 mm / 0.192 mm |
    | 锡套长度 | 0.160 mm / 0.200 mm / OVERALL |
    | 空置针数 | NONE |
    | 包装数量 | 每包装41671-001 |

    产品特点和优势


    KK .156 Header Assembly具有以下独特的功能和优势:
    1. 高可靠性:采用摩擦锁设计,确保插配过程中稳固且不易脱落,提高整体系统的稳定性和可靠性。
    2. 高密度集成:每个组件包含多达24个针脚,适用于高密度连接需求,节省空间并简化布线。
    3. 多样化镀层选择:提供TIN、15K和30K三种镀层选项,适应不同应用场景下的耐久性和导电性要求。
    4. 标准化封装:每批包装统一标准,便于管理和库存控制。

    应用案例和使用建议


    根据手册中的描述,KK .156 Header Assembly在各种应用场景中均有广泛应用,如汽车仪表盘、家用电器控制系统、以及工厂自动化设备等。
    使用建议:
    1. 环境适应性:在选择安装位置时需考虑温度、湿度等环境因素,以确保连接器的最佳性能。
    2. 定期检查:对连接器进行定期维护和检查,特别是频繁插拔的情况下,避免因接触不良引发故障。
    3. 避免过度弯曲:在安装和拆卸过程中,应尽量避免对连接器针脚施加过大的外力,以防损坏。

    兼容性和支持


    KK .156 Header Assembly可与多种类型的PCB板兼容,具体参数请参照技术手册。同时,制造商提供了详尽的技术支持文档,包括安装指南、故障排查步骤等,为用户提供全方位的支持服务。

    常见问题与解决方案


    根据手册中的信息,列出了几种常见的用户问题及其解决办法:
    1. 问题:插配困难
    解决方案:检查是否有灰尘或异物堵塞,清洁连接器后再尝试插配。
    2. 问题:接触不良
    解决方案:确保插入深度正确,且针脚无变形或损坏。
    3. 问题:锁紧失效
    解决方案:确认摩擦锁结构正常,如有必要可更换新的锁紧机构。

    总结和推荐


    综上所述,KK .156 Header Assembly是一款性能优异、功能全面的连接器产品,适合在高要求的应用环境中使用。其高密度集成、多样化的镀层选择及标准化封装等特点使其在市场上具备较强的竞争力。因此,我们强烈推荐使用这款产品。

0026482215参数

参数
针脚数 21pin
间距-配接 3.96mm
排数 1
排距 -
类型 Breakaway,Friction Lock,Header
防护等级 -
颜色 黑色
触头镀层 - 配接
触头镀层厚度 - 配接 510nm
额定电流 5A
长*宽*高 83.16mm(长度)*9.02mm(高度)
安装方式 通孔安装
应用等级 工业级,汽车级
零件状态 在售
包装方式 散装

0026482215厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0026482215数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 0026482215 0026482215数据手册

0026482215封装设计

查看详情并下载
Symbol
Footprint
3D Model
