26602080

厂牌: MOLEX
产品描述: Header,Push-Pull 3.96mm 1 8pin 7A 1.52μm 锡 通孔安装 31.55mm(长度)*6.35mm(高度)
供应商型号: Q-26602080
供应商: 期货订购
标准整包数: 2400

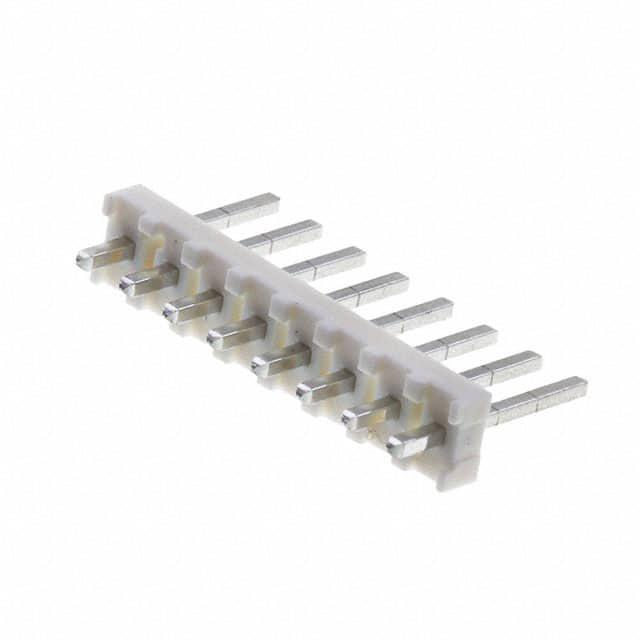

MOLEX 矩形连接器 - 针座 - 公插针 26602080

26602080概述


    产品简介


    本产品为Molex公司生产的156系列扁平垂直插头(156 HEADER ASSY),设计用于电路板连接。它主要用于电子设备内部的信号传输,特别是在消费电子、工业控制、通讯设备等领域有广泛应用。该组件的设计特点是无凸耳结构(W/O PEGS),适用于需要扁平垂直安装的应用场合。正确安装时,可以确保引脚对齐并保持良好的电气连接性。

    技术参数


    - 材料:头部材料为玻璃填充聚酯(Glass-Filled Polyester),具有94V-0阻燃等级,表面颜色为自然色(白色)。
    - 镀层:可选择整体镀锡(TIN)、局部镀金(GOLD)、或特定位置镀金。具体规格见下表:

    | 镀层 | 最小厚度 |

    | 整体镀锡 | 0.00152mm/0.000060in |
    | 局部镀金 | 0.00038mm/0.000015in |
    | 全面镀镍 + 镀锡 | 0.00127mm/0.000050in |
    - 针长:多种型号提供不同长度的选择,如23.88mm/0.940in、18.29mm/0.720in等。
    - 焊盘长度:常见的焊盘长度为3.56mm/0.140in。
    - 焊接能力:符合SMES-152标准。
    - 压入力:未焊接前最小压入力为3磅(lb)。
    - 包装:每包417710000个。

    产品特点和优势


    该156系列扁平垂直插头具备以下几个独特的优势:
    1. 耐高温:材料具备高阻燃等级(94V-0),能够承受高温环境。
    2. 高可靠性:采用精细工艺和高精度的尺寸控制,确保电气性能稳定可靠。
    3. 多镀层选项:可根据需求选择不同的镀层类型,以满足不同应用场景的需求。
    4. 紧凑设计:独特的扁平垂直结构使其占用空间较小,适合于紧凑型设计。
    5. 多种长度选择:提供多种长度型号以适应不同厚度的电路板。

    应用案例和使用建议


    应用案例:这款插头常用于平板电脑、智能手机和智能家电中,作为关键的信号传输部件。例如,在智能手机中用于SIM卡槽与主板之间的连接。
    使用建议:
    - 在组装过程中应严格按照技术手册进行安装,确保正确的引脚排列和对准。
    - 焊接过程中需注意温度和时间控制,避免过高的焊接温度导致材料变形或性能下降。
    - 定期检查连接点是否有松动现象,必要时重新焊接或更换新的连接器。

    兼容性和支持


    该产品与其他Molex标准的电路板和连接器具有良好的兼容性,方便用户进行整体设计和集成。Molex公司提供详尽的技术支持文档,用户可通过官方网站获取更多关于产品使用和维护的信息。同时,Molex公司承诺提供全方位的产品售后服务和技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头安装后不稳定 | 检查是否正确插入,必要时重新安装或更换 |
    | 焊接后接触不良 | 确保焊接温度和时间符合规范 |
    | 引脚变形 | 检查安装工具和工艺流程,调整到合适状态 |
    | 连接信号不稳定 | 检查引脚是否对齐,确认接触良好 |

    总结和推荐


    综合来看,Molex公司的156系列扁平垂直插头凭借其出色的电气性能和可靠的质量保证,在各种复杂应用场景中表现出色。无论是对于开发新产品还是维护现有设备,该产品都是一个值得信赖的选择。我们强烈推荐这一款高性能的连接器组件,以满足您对电子产品可靠性和稳定性的需求。

26602080参数

参数
额定电流 7A
颜色 -
触头镀层厚度 - 配接 1.52μm
针脚数 8pin
间距-配接 3.96mm
类型 Header,Push-Pull
防护等级 -
排数 1
触头镀层 - 配接
长*宽*高 31.55mm(长度)*6.35mm(高度)
安装方式 通孔安装
应用等级 医疗级,工业级,汽车级,电信级,通用级
零件状态 在售
包装方式 散装

26602080厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

26602080数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 26602080 26602080数据手册

26602080封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2400+ ¥ 2.9943
库存: 240000
起订量: 2400 增量: 2400
交货地:
最小起订量为:2400
合计: ¥ 7186.32
