0010897481

厂牌: MOLEX
产品描述: 48pin 2.54mm 2 2.54mm Breakaway,Header,Push-Pull 3A 3.81μm 锡 黑色 通孔安装 60.96mm(长度)*5.08mm(高度)
供应商型号: WM50022-48-ND
供应商: Digi-Key
标准整包数: 1

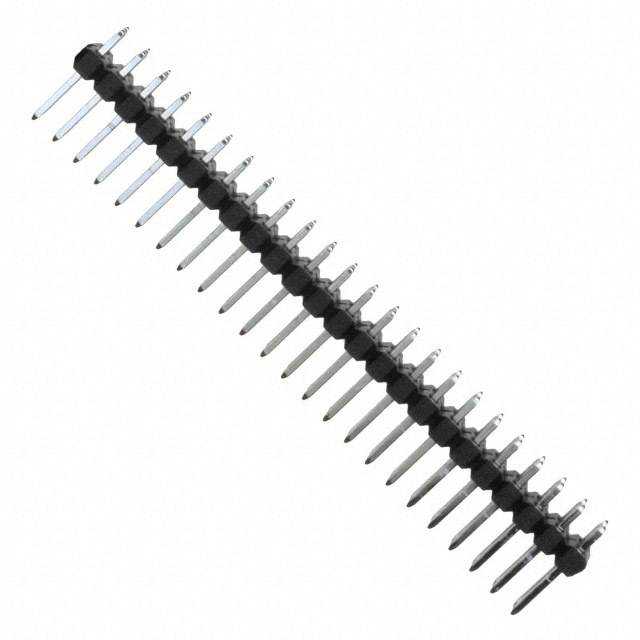

MOLEX 矩形连接器 - 针座 - 公插针 0010897481

0010897481概述

    高温抗性双排插座带可拆卸选项的技术手册

    1. 产品简介


    本文介绍的产品是一款高温抗性双排插座,采用可拆卸的设计(OPT. .025 SQ PINS)。这种插座广泛应用于各种需要耐高温环境下的电子设备中,特别适用于自动化系统、工业控制装置、汽车电子设备等领域。其独特的设计使其能够在高温、高湿等恶劣环境下稳定运行,提供可靠的连接。

    2. 技术参数


    - 材料
    - PIN: 铜合金
    - WAFER: 玻璃填充液晶聚合物(LCP),UL 94V-0等级,黑色
    - 镀层
    - 锡镀层:最小厚度为0.00380英寸/0.000150英寸
    - 镍镀层:最小厚度为0.00127英寸/0.000050英寸
    - 金镀层:
    - 15微米:最小厚度为0.00038英寸/0.000015英寸,0.00190英寸/0.000075英寸锡镀层,镍镀层覆盖整体
    - 30微米:最小厚度为0.00076英寸/0.000030英寸,0.00190英寸/0.000075英寸锡镀层,镍镀层覆盖整体
    - GT15:最小厚度为0.00038英寸/0.000015英寸,0.00254英寸/0.000100英寸锡镀层,镍镀层覆盖整体
    - 公差
    - 直径:±0.0001英寸
    - 厚度:±0.0005英寸
    - 长度:±0.002英寸
    - 装配要求
    - 推出力:3磅最小,每个方向
    - 包装信息
    - 每包包装信息详见 PK-70873-0353

    3. 产品特点和优势


    该产品采用了独特的材料和镀层组合,确保了其在高温、高湿环境下的长期可靠性。此外,它具有出色的电性能和良好的机械强度,能够在苛刻条件下保持稳定的连接。其可拆卸的设计进一步增加了产品的灵活性和可维护性,使其适用于多种不同类型的电子设备。

    4. 应用案例和使用建议


    - 应用案例:在自动化生产线中,这种插座常用于连接传感器和其他设备,确保信号传输的可靠性和稳定性。
    - 使用建议:在安装时,请确保所有接线正确无误,并遵循制造商提供的安装指南。此外,在高温环境下,定期检查插头的连接状态以确保长期性能。

    5. 兼容性和支持


    该产品与其他同类标准兼容,并且符合RoHS指令和ELV附件II的要求。如有任何技术问题或需求,制造商提供了全面的支持服务,包括产品咨询、技术文档和维修服务。

    6. 常见问题与解决方案


    - 问题:连接不稳定
    - 解决方法:检查连接处是否有杂质或氧化层,并进行清洁。确保连接面紧密接触,必要时重新装配。
    - 问题:镀层损坏
    - 解决方法:重新涂抹适当的镀层,并确保正确的镀层厚度。如有必要,请联系制造商寻求技术支持。

    7. 总结和推荐


    综上所述,这款高温抗性双排插座具有优异的性能和广泛的适用范围,是工业自动化和汽车电子设备的理想选择。它的可拆卸设计提高了系统的可维护性,使得在复杂环境中也能保持稳定的连接。因此,强烈推荐使用此产品以提高系统的可靠性和使用寿命。

0010897481参数

参数
针脚数 48pin
间距-配接 2.54mm
排数 2
排距 2.54mm
额定电流 3A
颜色 黑色
触头镀层厚度 - 配接 3.81μm
防护等级 -
类型 Breakaway,Header,Push-Pull
触头镀层 - 配接
长*宽*高 60.96mm(长度)*5.08mm(高度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

0010897481厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0010897481数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 0010897481 0010897481数据手册

0010897481封装设计

查看详情并下载
Symbol
Footprint
3D Model
