15911043

厂牌: MOLEX
产品描述: Breakaway,Header,Push-Pull 2.54mm 2 4pin 3A 760nm 金 黑色 贴片安装 5.08mm(长度)*5.08mm(高度)
供应商型号: Q-15911043
供应商: 期货订购
标准整包数: 10000

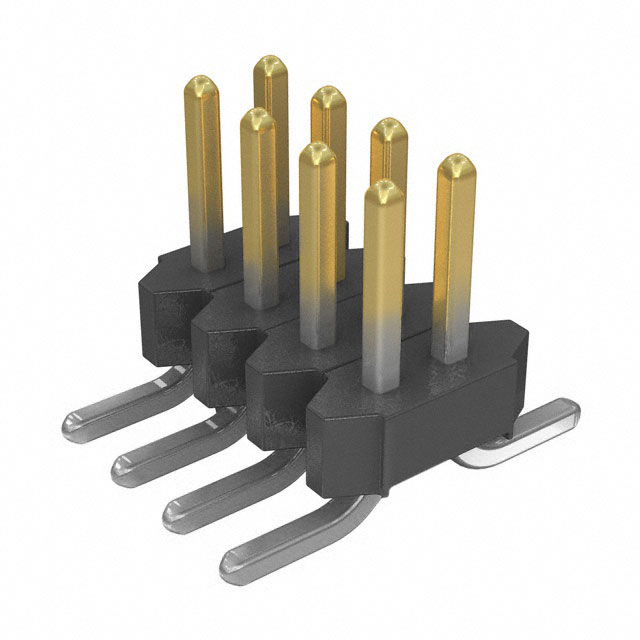

MOLEX 矩形连接器 - 针座 - 公插针 15911043

15911043概述

    C-Grid™ .100" Grid Vertical Dual Row Surface Mount Headers

    1. 产品简介


    C-Grid™系列71308是一种低轮廓垂直表面安装式引脚座(headers),采用鸥翼设计进行表面贴装。这些引脚座提供4到100个电路的不同配置,并且可堆叠使用。其独特的设计适用于各种高密度连接应用,如通信设备、工业自动化系统、汽车电子以及消费电子产品。

    2. 技术参数


    - 产品名称及系列编号: C-Grid™系列71308
    - 电压: 250伏直流
    - 电流: 最大3.0安培(直流)
    - 温度
    - 加工温度: 锡铅焊接245°C,选配金焊料焊接260°C
    - 工作温度: -40°C至+120°C
    - 绝缘电阻: 大于1000兆欧
    - 耐压: 海平面条件下大于600伏
    - 热冲击测试: 在-40°C到105°C之间循环10次,每种温度下保持半小时
    - 化学抗性: 符合MIL-STD-202F, Method 215A标准
    - 焊接要求: 表面贴装后应有95%以上的连续新焊锡涂层覆盖

    3. 产品特点和优势


    C-Grid™系列71308具备多个显著优势:
    - 低轮廓设计: 减小整体高度,适用于空间受限的应用场合。
    - 高强度连接: 插拔力适中,确保稳定的电连接。
    - 广范围工作温度: 可承受极端温度变化,适应多种环境条件。
    - 可靠的电气性能: 高绝缘电阻和耐压能力,确保良好的电气隔离。
    - 多种包装选项: 提供管装、编带及散装包装选择,适应不同应用场景需求。

    4. 应用案例和使用建议


    C-Grid™系列71308广泛应用于需要高密度连接的场合,例如:
    - 通信设备: 在高速数据传输设备中作为信号连接器。
    - 工业自动化: 用于工业机器人和其他自动化设备的关键连接点。
    - 汽车电子: 用于汽车内部复杂线路系统的连接。
    使用建议:
    - 在组装过程中,需严格按照工艺流程操作,确保引脚座与PCB板的正确对齐,以避免错位或损坏。
    - 焊接时控制焊接温度和时间,避免过度加热导致引脚座变形。

    5. 兼容性和支持


    - 兼容性: C-Grid™系列71308可以与各种标准的PCB板兼容,广泛应用于不同的电子设备。
    - 支持: Molex公司提供了详细的销售文档(如SD71308-001、PK-70873-0353等),并提供全面的技术支持服务,帮助客户解决使用过程中的问题。

    6. 常见问题与解决方案


    1. 问题: 引脚座插拔力过大。
    - 解决方案: 检查焊接温度是否适当,确保焊接质量。必要时可更换符合要求的引脚座。

    2. 问题: 焊接后出现焊锡不均匀现象。
    - 解决方案: 重新检查焊接工艺参数,调整焊接温度和时间。必要时可以使用助焊剂以改善焊接效果。

    7. 总结和推荐


    总体来看,C-Grid™系列71308是一款性能优越的电子元器件,尤其适合高密度连接需求的应用场景。其优秀的电气和机械特性使其在市场上具有很强的竞争力。对于需要高性能、稳定性和广泛适用性的客户来说,这款引脚座是理想的选择。强烈推荐在各种高可靠性需求的应用环境中使用此产品。

15911043参数

参数
防护等级 -
触头镀层厚度 - 配接 760nm
触头镀层 - 配接
排数 2
类型 Breakaway,Header,Push-Pull
针脚数 4pin
间距-配接 2.54mm
额定电流 3A
颜色 黑色
长*宽*高 5.08mm(长度)*5.08mm(高度)
安装方式 贴片安装
应用等级 医疗级,汽车级,照明级,电信级,通用级
零件状态 在售
包装方式 管装

15911043厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

15911043数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 15911043 15911043数据手册

15911043封装设计

查看详情并下载
Symbol
Footprint
3D Model
