901200127

厂牌: MOLEX
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 7pin 3A 3μm 锡 黑色 通孔安装 17.78mm(长度)*2.54mm(宽度)
供应商型号: 901200127
供应商: 云汉优选
标准整包数: 10

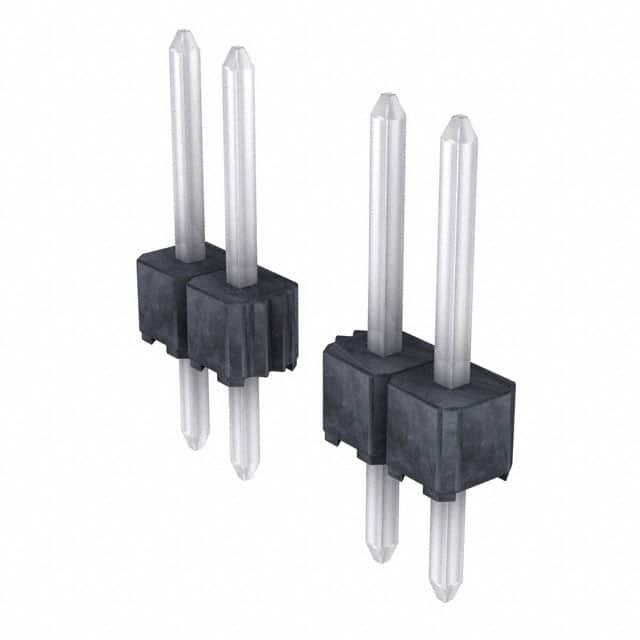

MOLEX 矩形连接器 - 针座 - 公插针 901200127

901200127概述

    # 产品介绍:单行直插式引脚头

    产品简介


    基本描述
    单行直插式引脚头是一种用于电路板上的标准电子元器件。这些引脚头通常用于连接不同模块或设备,通过金属引脚提供电气连接,常用于电路板的组件连接、模块化设计以及信号传输。
    主要功能
    - 提供电气连接
    - 支持信号传输
    - 便于模块化设计和组装
    应用领域
    - 通讯设备
    - 工业控制
    - 消费电子
    - 测试设备

    技术参数


    | 参数 | 规格 |

    | 引脚数量 | 1x1 至 1x40 |
    | 引脚间距 | 2.54 mm (.100") |
    | 引脚尺寸 | 0.650 mm (0.0255") 平方 |
    | 引脚材质 | 黄铜镀层 |
    | 引脚电镀选项 | A, E, F, G |
    | 插针厚度 | 0.10 mm (.004") |
    | 适用板材厚度 | 1.60 mm |
    | 颜色 | 黑色 |
    | 材料耐热等级 | UL 94V-0 |

    产品特点和优势


    独特功能
    - 引脚镀层提供多种电镀选项,以适应不同的电气需求
    - 玻璃纤维填充的聚酯材料,确保结构强度和阻燃性能
    - 标准的引脚间距和引脚尺寸,方便组装和兼容性
    市场竞争力
    - 多种引脚电镀选项,满足多样化的电气需求
    - 高品质材料和严格工艺,确保长期可靠使用
    - 配合主流电路板设计软件,便于布局和设计

    应用案例和使用建议


    实际使用场景
    - 连接模块化传感器到主控板
    - 工业控制面板内各模块之间的连接
    - 便携设备内部信号传输
    使用建议
    - 在设计电路时,应根据具体需求选择合适的引脚电镀类型
    - 确保引脚头与电路板孔位精确匹配,避免错误安装导致接触不良
    - 安装过程中应避免过度弯曲或挤压引脚,防止损坏

    兼容性和支持


    兼容性
    - 适用于常见的PCB板材,如FR4
    - 标准的引脚间距和引脚尺寸,便于与市场上其他引脚头互换
    厂商支持
    - Molex电子技术公司提供详细的安装和维护指导
    - 长期技术支持和售后服务,保证产品的稳定运行

    常见问题与解决方案


    常见问题
    1. 引脚头与PCB不匹配:
    - 解决方案: 请仔细核对引脚头的型号和PCB孔位尺寸,确保正确安装。
    2. 引脚出现氧化:
    - 解决方案: 可以使用导电胶带清洁引脚,或重新进行电镀处理。
    3. 引脚断裂:
    - 解决方案: 检查引脚是否安装到位,避免过度弯折或挤压。

    总结和推荐


    综合评估
    单行直插式引脚头因其多样化的电镀选项、优异的材料性能和广泛的适用性,成为了许多应用场景中的理想选择。其独特的设计使其在市场上具有很高的竞争力,特别适合需要高可靠性和多样化电气需求的应用场合。
    推荐使用
    鉴于其卓越的性能和广泛应用,我们强烈推荐在需要高可靠性、多样电镀选项及兼容性较强的项目中使用这款单行直插式引脚头。

901200127参数

参数
类型 Breakaway,Header,Push-Pull
防护等级 -
触头镀层厚度 - 配接 3μm
额定电流 3A
颜色 黑色
间距-配接 2.54mm
排数 1
针脚数 7pin
触头镀层 - 配接
长*宽*高 17.78mm(长度)*2.54mm(宽度)
安装方式 通孔安装
应用等级 汽车级,通用级
零件状态 在售
包装方式 散装

901200127厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

901200127数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 901200127 901200127数据手册

901200127封装设计

查看详情并下载
Symbol
Footprint
3D Model
