908140216

厂牌: MOLEX
产品描述: Header,Push-Pull 1.27mm 1 16pin 1.2A 3μm 锡 贴片安装 24.1mm(长度)*6.9mm(高度)
供应商型号: 908140216
供应商: 云汉优选
标准整包数: 10

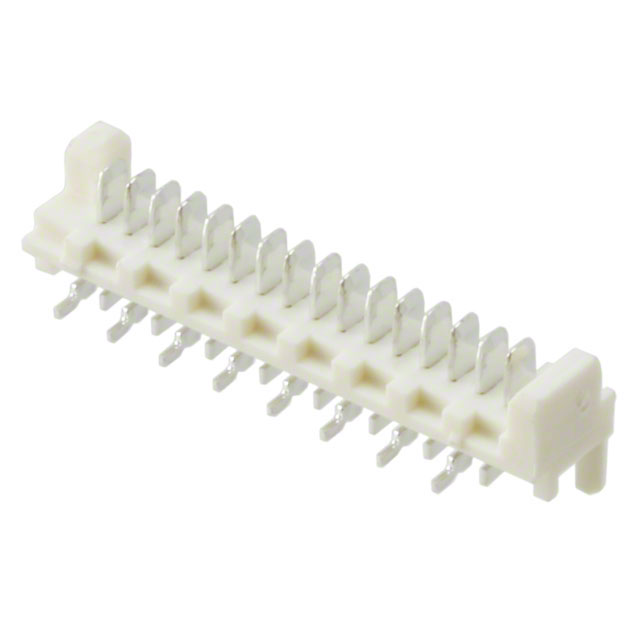

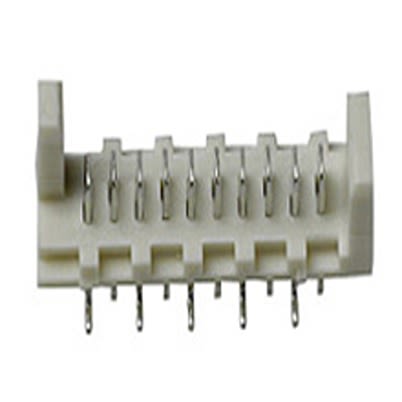

MOLEX 矩形连接器 - 针座 - 公插针 908140216

908140216概述

    PICOFLEX CONNECTOR SYSTEM 技术手册

    1. 产品简介


    产品类型: PICOFLEX连接器系统是专为印刷电路板(PCB)应用设计的一系列连接器,提供垂直通孔头、直角通孔头、底部进入式SMT头等多种配置。此外,还提供绝缘置换接头(IDT),以适应不同类型的布线需求。这一系列连接器被广泛应用于通信、消费电子、工业控制等领域。

    2. 技术参数


    - 产品型号及描述
    - 90325: 垂直通孔头
    - 90779: 高温垂直通孔头
    - 90814: 垂直表面贴装头
    - 93405: 反向足迹垂直表面贴装头
    - 90816: 垂直锁定表面贴装头
    - 93407: 反向足迹垂直锁定表面贴装头
    - 90800: 直角通孔头
    - 91714: 高温直角通孔头
    - 91330: 底部进入式SMT头
    - 90327: 绝缘置换接头
    - 93338: 阻燃级绝缘置换接头
    - 90584: 表面安装板内接头
    - 91577: 具有替代终端阶梯结构的表面安装板内接头
    - 电气性能
    - 接触电阻: 最大值15毫欧姆
    - 绝缘电阻: 最小值1000兆欧姆
    - 介电强度: 750 VAC,1分钟无击穿
    - 机械性能
    - 插入力: 锡镀层最大1.7N;钯镍/金镀层最大1.5N
    - 拔出力: 最小0.25N
    - 耐用性: 重复插拔测试次数为30次至100次不等
    - 冲击和振动: 满足IEC 512-4标准测试条件下的变化不超过10毫欧姆,断开时间不超过1微秒
    - 环境性能
    - 湿热试验: +40°C,湿度90%-95%,1000小时,接触电阻变化不超过10毫欧姆
    - 干热试验: +105°C,240小时,接触电阻变化不超过10毫欧姆
    - 低温试验: -40°C,96小时,接触电阻变化不超过10毫欧姆
    - 冷热冲击试验: -40°C/+105°C,10个循环,接触电阻变化不超过10毫欧姆
    - 硫化物/氢化物气体腐蚀: 满足相应条件下的接触电阻变化不超过10毫欧姆
    - 可焊性和回流焊接
    - 焊锡温度230°C,持续5秒
    - 回流焊接温度满足IEC 60695-2-11标准

    3. 产品特点和优势


    - 兼容性广泛: PICOFLEX连接器适用于各种PCB设计,包括垂直和直角布局,能够满足不同空间和布线需求。
    - 耐用性强: 多次插拔测试证明其出色的机械性能,确保长期稳定使用。
    - 环境适应性好: 经过多种环境条件测试,可在宽广的工作温度范围内保持良好的电气性能和机械性能。
    - 安全性高: 满足阻燃要求,通过硫化物/氢化物腐蚀测试,适合于严苛环境的应用。

    4. 应用案例和使用建议


    - 通信设备: 在路由器和交换机等设备中用于高速数据传输。
    - 消费电子产品: 用于手机、平板电脑等设备内部电路板之间的连接。
    - 工业自动化: 在工业控制系统中用于传感器信号传输。

    使用建议:
    - 在进行焊接和回流焊接时,请严格按照工艺规范操作,避免损伤。
    - 使用时应保持接头周围干净,避免污染影响电气性能。
    - 安装过程中要轻柔操作,避免过度用力导致损坏。

    5. 兼容性和支持


    - 兼容性: 本系列连接器具有广泛的适配性,能够与多种PCB设计和布线方案兼容。
    - 厂商支持: 厂商提供详尽的技术文档和支持服务,包括产品培训和技术咨询。

    6. 常见问题与解决方案


    - 问题: 插入力过大
    - 解决方案: 确保插入工具正确且施力均匀,检查是否存在机械卡滞。
    - 问题: 接触电阻过高
    - 解决方案: 清洁接头和引脚,确保没有污染物或氧化层。

    7. 总结和推荐


    PICOFLEX连接器系统凭借其卓越的电气性能、机械性能和环境适应性,在多种应用场景中表现优异。无论是对于通信、消费电子还是工业控制领域,PICOFLEX连接器都是一款值得信赖的选择。强烈推荐用户选择该系列连接器以确保系统的稳定运行。

908140216参数

参数
颜色 -
额定电流 1.2A
触头镀层厚度 - 配接 3μm
防护等级 -
间距-配接 1.27mm
触头镀层 - 配接
针脚数 16pin
排数 1
类型 Header,Push-Pull
长*宽*高 24.1mm(长度)*6.9mm(高度)
安装方式 贴片安装
应用等级 医疗级,工业级,汽车级,通用级
零件状态 在售
包装方式 卷带包装

908140216厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

908140216数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 908140216 908140216数据手册

908140216封装设计

查看详情并下载
Symbol
Footprint
3D Model
