430450817

厂牌: MOLEX
产品描述: Header,Locking Ramp 3mm 2 8pin 8A 760nm 金 黑色 贴片安装 16.15mm(长度)*11.2mm(高度)
供应商型号: 430450817
供应商: 云汉优选
标准整包数: 1

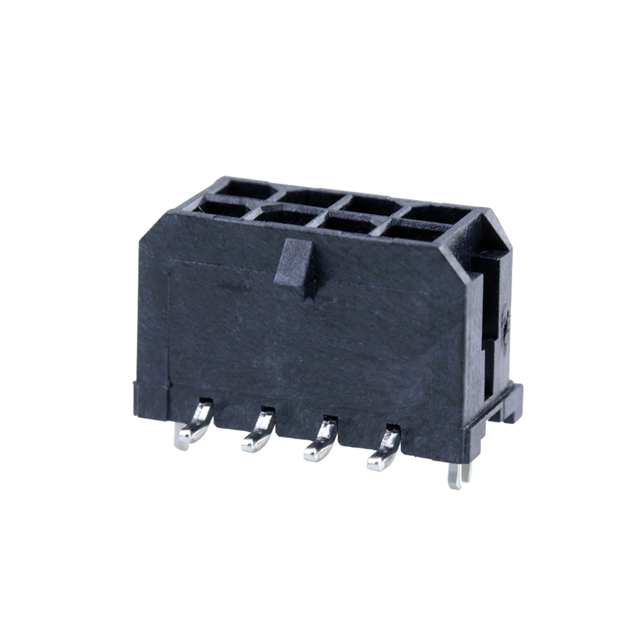

MOLEX 矩形连接器 - 针座 - 公插针 430450817

430450817概述


    产品简介


    Micro-Fit 双排连接器系列是一种用于电线到板(Wire-to-Board)和电线到电线(Wire-to-Wire)应用的高性能连接系统。这些连接器采用3.00毫米(0.118英寸)中心线间距的设计,并通过18至30 AWG多股导线进行压接。它们支持镀锡或镀金处理,能够满足各种工业和消费电子领域的高要求。

    技术参数


    - 产品名称和系列编号:
    - 插座:43025(带43030型压接端子)
    - 模块化插座(TPA):172952(TPA为172953)
    - 插头:43020(带43031型压接端子)
    - 插座母针:43025
    - 头部:43045, 44914
    - 测试插头:44242(仅限连续性测试)
    - 尺寸、材料和标记:
    - 主体:插座和插头由聚酯或尼龙制成;头部由LCP制成
    - 接触端子:磷青铜
    - 针脚:黄铜,镀锡或镀金
    - 安全机构批准:
    - UL认证号:E29179
    - CSA认证号:LR19980
    - IEC 61984认证:符合IEC 61984标准,认证书可向Molex申请获取
    - 额定值:
    - 安全机构额定值(以单电路计):
    - UL:350V(交流或直流),5A
    - CSA:600V(交流或直流),8A
    - IEC:250V(交流或直流),5A
    - 温度范围:
    - 工作温度:-40°C 至 +105°C
    - 非工作温度:-40°C 至 +105°C

    产品特点和优势


    - 高可靠性:采用耐用的磷青铜端子,确保长期稳定运行。
    - 广泛的电流容量:适用于多种不同导线大小的应用。
    - 环境适应性强:能够在恶劣环境中保持良好的电气和机械性能。
    - 安全认证:通过UL、CSA和IEC认证,确保产品的安全性和可靠性。

    应用案例和使用建议


    这些连接器广泛应用于汽车、工业自动化、家用电器等领域。例如,在汽车行业中,这些连接器可用于仪表盘、传感器和其他电气系统的连接。建议在使用过程中注意接触点的清洁和保护,以延长使用寿命。

    兼容性和支持


    这些连接器与一系列标准电线相兼容,并且提供丰富的配件和工具,方便安装和维护。Molex提供了全面的技术支持和售后服务,确保用户能够顺利地集成和使用这些连接器。

    常见问题与解决方案


    - 问题1:接触电阻过高
    - 解决方案:检查端子是否正确安装,并确保接触面清洁无尘。

    - 问题2:机械力不符合要求
    - 解决方案:确保操作时速度适中,并定期检查连接器的状态。

    总结和推荐


    总体而言,Micro-Fit双排连接器系列是高性能的电线到板和电线到电线连接解决方案。凭借其高可靠性、广泛的适用性和优秀的环境适应性,这些连接器非常适合工业和消费电子产品。强烈推荐在需要高可靠性和稳定性的情况下使用这些连接器。

430450817参数

参数
防护等级 -
间距-配接 3mm
颜色 黑色
类型 Header,Locking Ramp
额定电流 8A
触头镀层厚度 - 配接 760nm
针脚数 8pin
触头镀层 - 配接
排数 2
长*宽*高 16.15mm(长度)*11.2mm(高度)
安装方式 贴片安装
应用等级 军用级,医疗级,电信级,通用级
零件状态 在售
包装方式 卷带包装

430450817厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

430450817数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 430450817 430450817数据手册

430450817封装设计

查看详情并下载
Symbol
Footprint
3D Model
