901301138

厂牌: MOLEX
产品描述: Header,Latch Holder 2.54mm 2 38pin 3A 3μm 锡 黑色 通孔安装 50.98mm(长度)*9.75mm(高度)
供应商型号:
供应商:
标准整包数: 0

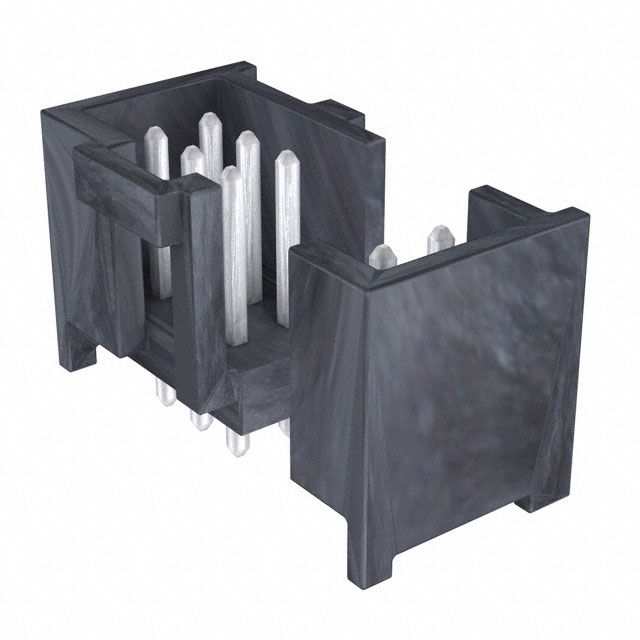

MOLEX 矩形连接器 - 针座 - 公插针 901301138

901301138概述


    产品简介


    C-Grid III 双排直插式屏蔽插座是一种专为高密度电路设计的电子元器件。其主要功能是为双排电路提供稳定的连接和屏蔽效果,广泛应用于计算机、通信设备、工业控制系统以及各类高性能电子产品中。

    技术参数


    C-Grid III 双排直插式屏蔽插座的技术参数如下:
    - 电路数(CKT):6至68个不等
    - 尺寸(DIM A/B/C):
    - CKT 6: A = 5.08mm, B = 9.96mm, C = 8.12mm
    - CKT 8: A = 7.62mm, B = 12.50mm, C = 10.66mm
    - CKT 10: A = 10.16mm, B = 15.04mm, C = 13.20mm
    - CKT 12: A = 12.70mm, B = 17.58mm, C = 15.74mm
    - CKT 14: A = 15.24mm, B = 20.12mm, C = 18.28mm
    - CKT 16: A = 17.78mm, B = 22.66mm, C = 20.82mm
    - CKT 18: A = 20.32mm, B = 25.20mm, C = 23.36mm
    - CKT 20: A = 22.86mm, B = 27.74mm, C = 25.90mm
    - CKT 22: A = 25.40mm, B = 30.28mm, C = 28.44mm
    - CKT 24: A = 27.94mm, B = 32.82mm, C = 30.98mm
    - CKT 26: A = 30.48mm, B = 35.36mm, C = 33.52mm
    - CKT 28: A = 33.02mm, B = 37.90mm, C = 36.06mm
    - CKT 30: A = 35.56mm, B = 40.44mm, C = 38.60mm
    - CKT 32: A = 38.10mm, B = 42.98mm, C = 41.15mm
    - CKT 34: A = 40.64mm, B = 45.52mm, C = 43.68mm
    - CKT 36: A = 43.18mm, B = 48.06mm, C = 46.22mm
    - CKT 38: A = 45.72mm, B = 50.60mm, C = 48.76mm
    - CKT 40: A = 48.26mm, B = 53.14mm, C = 51.30mm
    - CKT 42: A = 50.80mm, B = 55.68mm, C = 53.84mm
    - CKT 44: A = 53.34mm, B = 58.22mm, C = 56.38mm
    - CKT 46: A = 55.88mm, B = 60.76mm, C = 58.92mm
    - CKT 48: A = 58.42mm, B = 63.30mm, C = 61.46mm
    - CKT 50: A = 60.96mm, B = 65.84mm, C = 64.00mm
    - CKT 52: A = 63.50mm, B = 68.38mm, C = 66.54mm
    - CKT 54: A = 66.04mm, B = 70.92mm, C = 69.08mm
    - CKT 56: A = 68.58mm, B = 73.46mm, C = 71.62mm
    - CKT 58: A = 71.12mm, B = 76.00mm, C = 74.16mm
    - CKT 60: A = 73.66mm, B = 78.54mm, C = 76.70mm
    - CKT 62: A = 76.20mm, B = 81.08mm, C = 79.24mm
    - CKT 64: A = 78.74mm, B = 83.62mm, C = 81.78mm
    - CKT 66: A = 81.28mm, B = 86.16mm, C = 84.32mm
    - CKT 68: A = 83.82mm, B = 88.70mm, C = 86.86mm
    - 引脚材料:方形黄铜丝(0.65mm²)
    - 外壳材料:含有15%玻璃纤维填充的聚酯树脂(UL 94 V-0 级,黑色)
    - 推荐PCB厚度:1.6mm
    - 镀层类型:
    - 类型A:3.0µm 最小锡镀层,覆盖 1.27µm 至 2.54µm 镍镀层
    - 类型E:0.38µm 最小金镀层,覆盖 3.0µm 最小锡镀层,整体1.3µm 最小镍镀层
    - 类型F:0.76µm 最小金镀层,覆盖 3.0µm 最小锡镀层,整体1.3µm 最小镍镀层
    - 类型G:0.05-0.10µm 金镀层,覆盖 3.0µm 最小锡镀层,整体1.3µm 最小镍镀层

    产品特点和优势


    C-Grid III 双排直插式屏蔽插座具备多项独特的功能和优势:
    1. 高可靠性:提供稳定且可靠的电路连接,适用于高密度电路板的设计。
    2. 电磁屏蔽:增强的电磁屏蔽性能,确保信号传输不受干扰。
    3. 耐用性强:采用高品质材料制造,保证长时间使用下的稳定性和可靠性。
    4. 可定制性:可根据具体需求选择不同类型的镀层,以适应不同的应用场景。
    5. 广泛的应用范围:可用于各种高性能电子产品,如计算机、通信设备和工业控制系统。

    应用案例和使用建议


    应用案例
    C-Grid III 双排直插式屏蔽插座广泛应用于各类电路板设计中,特别是在需要较高电磁屏蔽性能和可靠性的场合。例如,在高速信号传输的电路板设计中,可以有效减少电磁干扰,提高系统的稳定性。
    使用建议
    - 正确安装:严格按照制造商提供的组装说明进行安装,确保所有连接稳固。
    - 兼容性检查:在选择配套组件时,确保其与C-Grid III 插座的尺寸和规格相匹配。
    - 定期维护:根据使用环境定期进行检查和维护,保持良好的电气接触和机械性能。

    兼容性和支持


    C-Grid III 双排直插式屏蔽插座具有较好的兼容性,适用于多种电子设备。厂商提供了详细的技术支持和维护服务,用户可以在遇到任何问题时及时获得帮助。

    常见问题与解决方案


    1. 问题:连接不稳定,信号质量下降。
    - 解决方案:检查连接处是否有松动,确保连接牢固;考虑重新选择合适的镀层类型以提高电气性能。

    2. 问题:插针弯曲或损坏。
    - 解决方案:检查插针位置是否正确,避免过度用力插入或拔出;如有损坏,及时更换新的插座。

    总结和推荐


    C-Grid III 双排直插式屏蔽插座凭借其高可靠性、出色的电磁屏蔽性能以及广泛的适用范围,成为众多高密度电路设计的理想选择。无论是计算机、通信设备还是工业控制系统,都能通过这款产品实现稳定的电路连接和优异的电磁屏蔽效果。因此,我强烈推荐这一产品用于需要高性能电路连接的应用场景。
    以上是对C-Grid III 双排直插式屏蔽插座的技术手册内容进行了整理和提炼,希望对读者理解和使用该产品有所帮助。

901301138参数

参数
触头镀层 - 配接
间距-配接 2.54mm
类型 Header,Latch Holder
颜色 黑色
排数 2
防护等级 -
额定电流 3A
针脚数 38pin
触头镀层厚度 - 配接 3μm
长*宽*高 50.98mm(长度)*9.75mm(高度)
安装方式 通孔安装
应用等级 汽车级,通用级
零件状态 在售
包装方式 托盘

901301138厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。
