0683011014

厂牌: MOLEX
产品描述: 3pin 2.54mm 1 Header,Push-Pull 3A 2.54μm 锡 贴片安装 7.62mm(长度)*2.49mm(高度)
供应商型号:
供应商:
标准整包数: 0

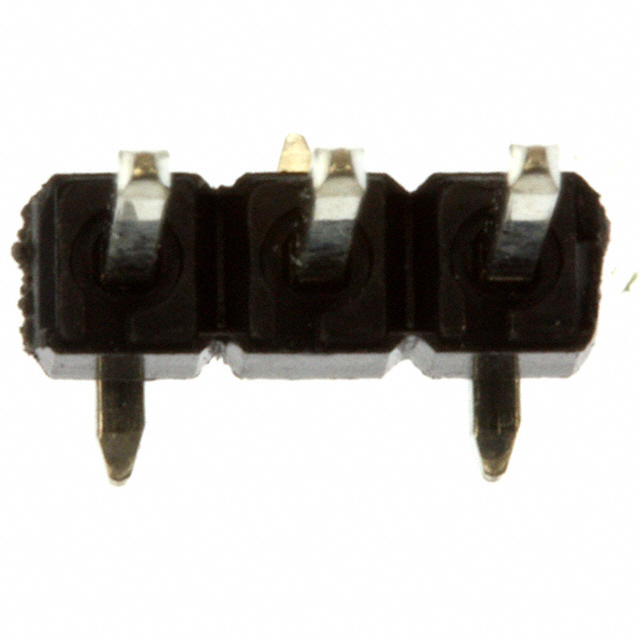

MOLEX 矩形连接器 - 针座 - 公插针 0683011014

0683011014概述

    KK® Header 技术手册解析

    产品简介


    产品名称: KK® Header
    产品类型: PCB Headers(印制电路板连接器)
    主要功能: 用于板对板、信号和线对板的应用场合,提供稳定可靠的电连接。
    应用领域: 广泛应用于电子设备内部连接,如工业控制设备、通信设备、计算机系统及各种消费电子产品。

    技术参数


    - 物理特性
    - 接口间距:2.54mm (.100")
    - 针脚数:3
    - 材料:本体为尼龙树脂,插针材料为磷青铜
    - 颜色:黑色
    - 温度范围:工作温度 -55°C 至 +105°C
    - 极化方式:无
    - 安装方式:表面贴装(SMT)
    - 电气特性
    - 最大电流:3A
    - 最大电压:250V
    - 最大焊锡过程温度:235°C
    - 引脚镀层:触点为锡,引脚端子为锡
    - 焊接工艺:适用于回流焊接(仅限SMT)
    - 认证
    - CSA LR19980
    - UL E29179
    - 符合欧盟RoHS标准

    产品特点和优势


    - 高可靠性:经过25次插拔测试,确保长期使用中的稳定性。
    - 高安全性:通过UL和CSA认证,符合国际安全标准。
    - 广泛适用性:适用于多种环境下的应用,如低温或高温环境。
    - 易于安装:采用表面贴装技术,便于批量生产时自动化安装。

    应用案例和使用建议


    - 应用场景:常用于需要多路信号传输且对连接器可靠性要求较高的场合,例如工业控制设备中的传感器与控制器之间的连接。
    - 使用建议:
    - 在组装前,确保焊盘位置正确,并做好清洁工作,以保证焊接质量。
    - 注意环境温度,避免超出规定的温度范围导致产品损坏。
    - 定期检查连接器的磨损情况,及时更换损坏部件,以保证系统的正常运行。

    兼容性和支持


    - 兼容性:适用于KK®系列的其他连接器,如7880.42625,确保不同型号之间的兼容性。
    - 支持和服务:生产商提供了详细的技术文档和支持服务,可通过官网获取最新的资料和帮助。

    常见问题与解决方案


    - 问题1: 插拔次数过多导致连接不稳定
    解决方案: 检查并更换损坏的连接器,严格按照操作规范进行插拔,减少不必要的磨损。
    - 问题2: 连接过程中出现短路现象
    解决方案: 确保焊接质量和接触良好,检查是否有金属异物造成短路,必要时重新焊接。
    - 问题3: 产品无法满足认证要求
    解决方案: 参考官方认证文件,确保所有参数符合相关认证标准,必要时联系技术支持进行咨询。

    总结和推荐


    综合评价:KK® Header 是一款高性能、高可靠性的PCB连接器,适用于各种苛刻的工作环境。其广泛的应用场景、优越的电气特性和良好的兼容性使其在市场上具有较强的竞争力。
    推荐使用:鉴于其优异的表现和广泛的适用性,强烈推荐在各种工业控制和通信设备中使用此款连接器。

0683011014参数

参数
针脚数 3pin
间距-配接 2.54mm
排数 1
排距 -
颜色 -
触头镀层 - 配接
触头镀层厚度 - 配接 2.54μm
类型 Header,Push-Pull
防护等级 -
额定电流 3A
长*宽*高 7.62mm(长度)*2.49mm(高度)
安装方式 贴片安装
应用等级 工业级
包装方式 管装

0683011014厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0683011014数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 0683011014 0683011014数据手册
