5055670281

厂牌: MOLEX
产品描述: 2pin 1.25mm 1 Header,Locking Ramp 1.5A 99nm 金 黑色 贴片安装 5.75mm(长度)*4.2mm(高度)
供应商型号: TS-5055670281
供应商: 海外现货
标准整包数: 1200

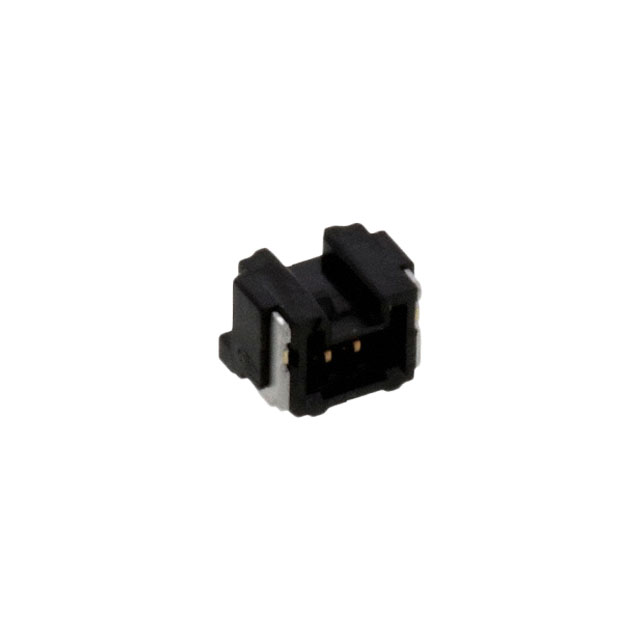

MOLEX 矩形连接器 - 针座 - 公插针 5055670281

5055670281概述

    Micro-Lock Plus Wire-to-Board Connector System 技术手册解读

    1. 产品简介


    Micro-Lock Plus Wire-to-Board Connector System 是一款高性能的小间距板对线连接器系统,专为信号传输设计。其主要功能是实现电线与印刷电路板之间的可靠连接,广泛应用于消费电子、工业控制、通信设备及医疗设备等领域。该系列产品以1.25毫米的超小间距和多项创新设计,满足了现代电子设备对紧凑化、高效能连接的需求。

    2. 技术参数


    | 参数类别 | 具体数值 |

    | 产品系列 | 505567 |
    | 接触数(最大) | 2 |
    | 工作温度范围 | -40°C 至 +105°C |
    | 电镀厚度(对接面) | ≥0.10µm |
    | 插拔寿命(最大) | 30次 |
    | 色泽 | 黑色 |
    | 材质(主体) | 聚酰胺 |
    | 材质(接触端) | 黄铜,金镀层 |
    | 接触电阻 | ≤50mΩ |
    | 最大电流容量 | 1.5A/针 |
    | 最大电压等级 | 50V AC (RMS)/DC |

    3. 产品特点和优势


    Micro-Lock Plus 系列具有以下显著特点和优势:
    - 高可靠性:通过正向锁定机制确保连接稳固,30次插拔寿命充分满足多数应用场景需求。
    - 小型化设计:1.25毫米的超小间距有效减少空间占用,适合密集布线设计。
    - 环保特性:符合RoHS标准,不含卤素和邻苯二甲酸酯类物质,满足绿色制造要求。
    - 易于操作:采用表面贴装工艺,便于自动化生产集成。
    - 优异性能:出色的抗振动和耐腐蚀能力,适用于严苛的工作环境。

    4. 应用案例和使用建议


    该系列产品主要应用于需要紧凑设计和稳定连接的场合,例如:
    - 消费电子设备内部线路连接;
    - 工业自动化设备的信号传输;
    - 医疗设备的小型化设计。
    使用建议:
    1. 在安装时,应避免过度施力于插头和插座上,以免损坏接点结构。
    2. 建议将连接器保持在环境温度范围内(-40°C至+105°C),避免高温环境长期暴露。
    3. 对于复杂布局的设计,可考虑结合定制化包装,提升组装效率。

    5. 兼容性和支持


    该连接器系统支持正向锁定,且与Micro-Lock Plus插槽兼容,确保模块间的无缝衔接。此外,Molex提供全面的技术支持和售后服务,包括详尽的产品文档和3D模型资源,可通过官网下载获取最新版本。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔过程中出现接触不良 | 检查是否正确插入,确认正向锁定装置是否完全到位。 |
    | 插座出现过热现象 | 确保电流负载不超过1.5A,检查布线是否存在异常。 |
    | 插头无法与特定插座配合 | 核对规格是否一致,更换匹配型号的插头或插座。 |

    7. 总结和推荐


    综上所述,Micro-Lock Plus Wire-to-Board Connector System 是一款集高可靠性和紧凑设计于一体的优秀连接器产品。其广泛的应用领域、卓越的性能参数以及良好的市场口碑使其成为电子元器件行业中的佼佼者。对于寻求高效、紧凑连接解决方案的设计工程师而言,这是一款极具价值的产品。因此,我们强烈推荐该产品用于相关领域的设计项目中。
    如需进一步了解或订购此产品,请访问Molex官方网站或直接联系其技术支持团队。
    最终结论:推荐使用。

5055670281参数

参数
针脚数 2pin
间距-配接 1.25mm
排数 1
排距 -
额定电流 1.5A
触头镀层 - 配接
触头镀层厚度 - 配接 99nm
颜色 黑色
类型 Header,Locking Ramp
防护等级 -
长*宽*高 5.75mm(长度)*4.2mm(高度)
安装方式 贴片安装
应用等级 工业级,汽车级
零件状态 在售
包装方式 卷带包装
