878311221

厂牌: MOLEX
产品描述: Header,Push-Pull 2mm 2 12pin 2A 760nm 金 黑色 通孔安装 14.65mm(长度)*6.3mm(高度)
供应商型号: Q-878311221
供应商: 期货订购
标准整包数: 2880

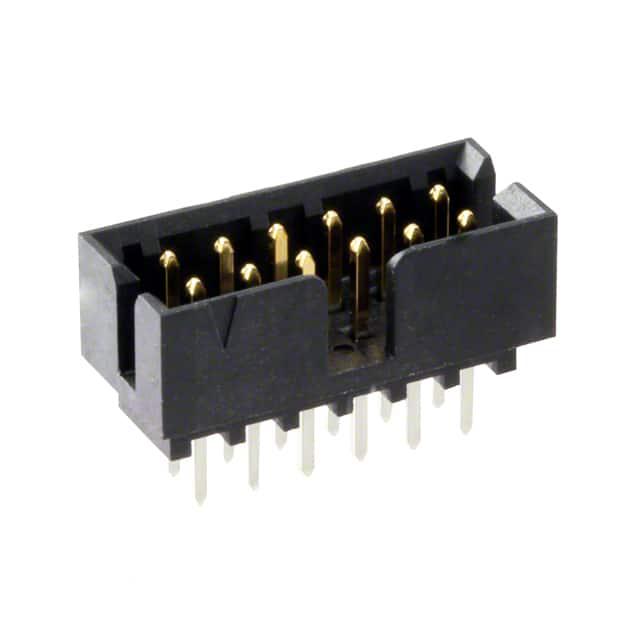

MOLEX 矩形连接器 - 针座 - 公插针 878311221

878311221概述

    Milli-Grid 2mm Dual Row Shrouded Headers

    1. 产品简介


    Milli-Grid 2mm Dual Row Shrouded Headers 是一款专为高可靠性设计的电子连接器,适用于多种垂直安装(垂直)、表面贴装技术(SMT)和焊接直插式(R/A)应用场景。这些连接器能够与Molex品牌的Milli-Grid 2mm Grid Wire to Board Connector系列完美匹配,从而提供高效稳定的电连接解决方案。它们广泛应用于汽车电子、工业控制、通讯设备等多个领域,是各种电路板间可靠连接的理想选择。

    2. 技术参数


    | 参数 | 描述 |

    | 额定电压 | 125V |
    | 最大电流 | 2.00安培 |
    | 工作温度范围 | -55°C 至 +105°C |
    | 非工作温度范围 | -55°C 至 +105°C |
    | 绝缘电阻 | ≥ 1000兆欧姆 |
    | 耐压强度 | 1000VRMS |
    | 针/端子保持力 | 每针≥850克 |
    | 可焊性 | 5 ± 0.5秒 |
    | 焊接热稳定性 | 260 ± 5°C, ≥ 95%无空洞 |
    | 回流焊稳定性 | 符合MIL-STD-202F规范 |

    3. 产品特点和优势


    - 高度可靠性:该连接器具有高绝缘电阻和出色的耐压强度,确保了长期使用的稳定性和安全性。
    - 广泛的适用性:能适应从-55°C到+105°C的工作温度范围,适合各种恶劣环境的应用需求。
    - 良好的焊接性能:出色的可焊性使其易于焊接,保证了焊接后的牢固度和完整性。
    - 高标准认证:通过UL和CSA安全认证,符合行业最高标准,确保产品的可靠性和安全性。

    4. 应用案例和使用建议


    - 汽车电子:在汽车电子系统中,连接器需要承受振动和极端温度变化,Milli-Grid 2mm Dual Row Shrouded Headers凭借其优异的性能,能有效保障车辆内部电子系统的稳定运行。
    - 工业自动化:工业环境中连接器需要具备更高的耐温性和机械强度,这种连接器能够承受工业自动化设备在各种条件下的考验。
    - 通信设备:在通信设备中,由于信号传输的重要性,连接器必须具有极高的稳定性和可靠性。Milli-Grid 2mm Dual Row Shrouded Headers在这一方面表现优异。
    使用建议:
    - 在进行回流焊时,应严格按照推荐的温度曲线进行,避免过度加热导致损坏。
    - 在安装过程中,确保正确的安装角度和位置,以确保连接器的电气性能和机械稳定性。

    5. 兼容性和支持


    - 兼容性:Milli-Grid 2mm Dual Row Shrouded Headers 与 Molex的Milli-Grid 2mm Grid Wire to Board Connector,51110系列Crimp Receptacle Housing 和 50394系列Crimp Terminal,以及87568系列2mm Milli-Grid Dual Row IDT完全兼容。
    - 支持:制造商提供全面的技术支持和维护服务,包括产品操作指导和技术咨询,以帮助客户更好地使用和维护该产品。

    6. 常见问题与解决方案


    - 问题:连接器表面出现轻微裂纹。
    - 解决方案:检查是否遵循正确的储存和运输条件。如果发现有裂纹,应该重新封装并储存于干燥的环境中,直至问题解决。

    - 问题:焊接过程中出现气泡。
    - 解决方案:确保焊接过程中的温度控制准确无误。此外,在焊接前对连接器进行适当的预处理也很重要,如清洁和去氧化层。

    7. 总结和推荐


    Milli-Grid 2mm Dual Row Shrouded Headers凭借其卓越的电气性能、广泛的适用性和优秀的可靠性,成为了一种高度可靠的连接器解决方案。它在多个领域有着广泛应用,尤其是在对稳定性和可靠性要求较高的场合下。如果您正在寻找一种高质量的连接器来满足您的特定需求,那么Milli-Grid 2mm Dual Row Shrouded Headers是一个非常值得考虑的选择。

878311221参数

参数
间距-配接 2mm
排数 2
防护等级 -
触头镀层厚度 - 配接 760nm
针脚数 12pin
触头镀层 - 配接
类型 Header,Push-Pull
额定电流 2A
颜色 黑色
长*宽*高 14.65mm(长度)*6.3mm(高度)
安装方式 通孔安装
应用等级 汽车级,电信级,通用级
零件状态 在售
包装方式 管装

878311221厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

878311221数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 878311221 878311221数据手册

878311221封装设计

查看详情并下载
Symbol
Footprint
3D Model
