901200128

厂牌: MOLEX
产品描述: Molex 2.54mm间距8p单排排针 线对板连接器, C-Grid III系列, 直角, 通孔安装
供应商型号: 901200128
供应商: 云汉优选
标准整包数: 10

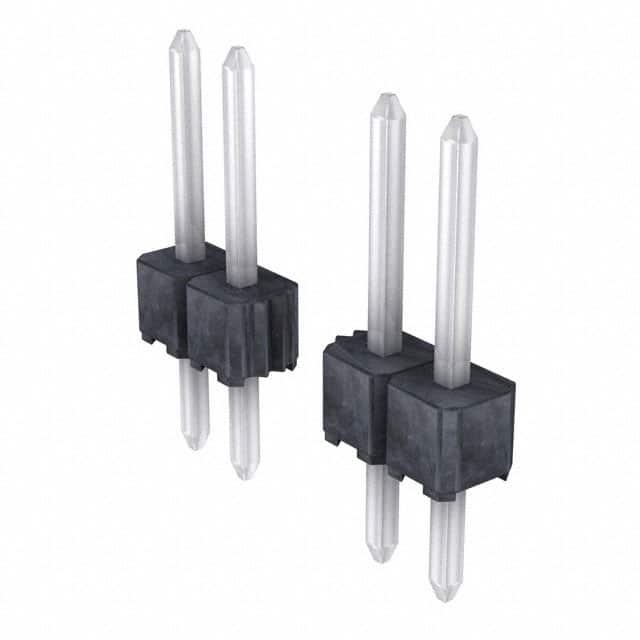

MOLEX 矩形连接器 - 针座 - 公插针 901200128

901200128概述


    产品简介


    产品名称:C-Grid III 2.54mm Pitch Header
    产品类型:PCB Headers and Receptacles
    主要功能:适用于信号传输及线对板连接的高性能PCB插头。
    应用领域:广泛应用于各种电子设备中的信号传输,如工业自动化、通讯设备、计算机系统、消费电子等。

    技术参数


    - 电路数量(已加载):8
    - 电路数量(最大):8
    - 最大电流:3.0A
    - 最大电压:350V AC/DC
    - 焊接过程数据:
    - Solder Process Data
    - 引脚间距:2.54mm
    - 操作温度范围:-55°C 至 +125°C
    - 材料:
    - 金属材质:黄铜
    - 电镀:锡
    - 树脂材质:聚酯
    - 包装类型:托盘
    - 净重:0.466g
    - 焊点长度:2.90mm
    - 引脚数:8

    产品特点和优势


    1. 高可靠性:最大电流达到3.0A,电压耐受能力为350V AC/DC,确保在高压和大电流环境下稳定工作。
    2. 广泛的工作温度范围:可在-55°C至+125°C的极端温度环境中保持稳定的电气性能。
    3. 高品质材料:采用黄铜作为接触件材料,并经过电镀处理以提高抗腐蚀能力。
    4. 多种认证与合规性:符合多种国际标准,包括RoHS、REACH、ELV等环保要求。
    5. 稳定的机械性能:可实现高达30次的插拔循环,保证长期使用的耐用性和可靠性。

    应用案例和使用建议


    应用场景:广泛用于需要高密度连接的应用中,例如工业自动化设备、通信基站、消费电子产品等。
    使用建议:
    - 在高温环境下,建议使用散热片或其他散热方式,确保良好的散热效果。
    - 在安装过程中,建议使用专业的焊接工具和技术,确保焊接质量。
    - 需要根据实际需求选择合适的焊接方法和参数,以确保焊接后的可靠性和稳定性。

    兼容性和支持


    兼容性:该产品可以与同类型号的其他C-Grid III连接器匹配使用,例如C-Grid III垂直单排PC板连接器(90147)、C-Grid III直角单排PC板连接器(90148)和C-Grid III模块化单排压接式外壳(90123)。
    支持:厂商提供全面的技术支持和服务,包括产品的选型指导、安装说明、售后维修等。

    常见问题与解决方案


    问题1: 插头在多次使用后出现松动。
    解决方案:检查插头与插座之间的连接情况,确保安装稳固;也可以考虑使用防松配件来增加稳定性。
    问题2: 焊接时发生虚焊现象。
    解决方案:使用专业的焊接工具和正确的焊接参数,确保焊接的质量;在焊接前先清洁焊点表面,去除氧化层。
    问题3: 连接器无法正常工作。
    解决方案:检查连接器是否有物理损坏,如有损坏应及时更换;确保连接器与对应设备的接口完全对接。

    总结和推荐


    综合评估:C-Grid III 2.54mm Pitch Header是一款具备高可靠性的PCB插头,广泛适用于各类电子设备。其优秀的电气特性和耐温性能使其在恶劣环境下也能保持出色的性能表现。
    推荐使用:鉴于其卓越的性能和广泛的适用性,强烈推荐在需要高可靠性连接的应用中使用此产品。无论是工业自动化、通信设备还是消费电子产品,C-Grid III都是理想的选择。

901200128参数

参数
针脚数 8pin
间距-配接 2.54mm
排数 1
排距 -
触头镀层 - 配接
防护等级 -
额定电流 3A
触头镀层厚度 - 配接 3μm
类型 Breakaway,Header,Push-Pull
颜色 黑色
长*宽*高 20.32mm*2.54mm*2.54mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装,托盘

901200128厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

901200128数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 901200128 901200128数据手册

901200128封装设计

查看详情并下载
Symbol
Footprint
3D Model
