436500622

厂牌: MOLEX
产品描述: Header,Locking Ramp 3mm 1 6pin 8.5A 380nm 金 黑色 贴片安装
供应商型号: Q-436500622
供应商: 期货订购
标准整包数: 1400

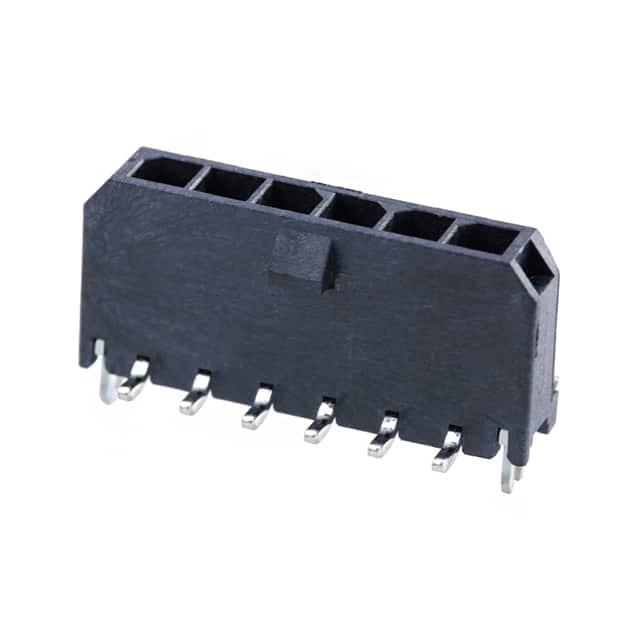

MOLEX 矩形连接器 - 针座 - 公插针 436500622

436500622概述

    MICRO FIT (3.0) VERTICAL SMT CLIPS 技术手册

    产品简介


    Micro-Fit(3.0)垂直表面贴装夹子是一种专为提高电路板连接可靠性和效率而设计的电子元器件。这种夹子属于单排结构,采用带卷自动包装方式。其主要功能是在电路板上实现快速且稳固的连接,特别适用于自动化生产线中的机器人组装工艺。Micro-Fit(3.0)垂直表面贴装夹子广泛应用于消费电子、工业控制、通讯设备及计算机周边设备等领域。

    技术参数


    以下是Micro-Fit(3.0)垂直表面贴装夹子的技术规格:
    | 参数 | 规格 |

    | 接触材料 | 黄铜合金 |
    | 外壳材料 | 玻璃填充液晶聚合物,UL94V-0 |
    | 颜色 | 黑色 |
    | 推荐PCB厚度 | 0.062英寸(1.57毫米) |
    | 插针直径 | 0.025英寸(0.64毫米) |
    | 尺寸 | 24.64 x 15.00 x 39.65毫米 |
    | 焊尾镀层 | 选择性磨砂锡 |
    | 镀镍厚度 | 最小0.000050英寸(0.00127毫米) |
    | 镀金厚度 | 最小0.000030英寸(0.00076毫米) |
    | 插入力 | 最大0.15磅 |
    | 工作温度范围 | -40°C至+85°C |
    | 电气特性 | 绝缘电阻>100MΩ |
    | 接触电阻 | <20mΩ |

    产品特点和优势


    Micro-Fit(3.0)垂直表面贴装夹子具备以下独特功能和优势:
    - 高可靠性:采用高品质材料和精密制造工艺,确保长期稳定的电气连接。
    - 易于自动化生产:适合自动化装配线使用,提高生产效率并减少人工成本。
    - 优异的机械性能:紧凑的设计能够有效降低插入力,方便机器人操作。
    - 适应性强:适用于多种电路板和应用环境,满足多样化需求。

    应用案例和使用建议


    Micro-Fit(3.0)垂直表面贴装夹子被广泛用于自动化生产线中的电路板组装。例如,在一台打印机的主板装配过程中,这些夹子能够快速稳固地将各个模块连接在一起,显著提高了生产效率。在实际使用时,建议先进行一次小批量测试以验证产品性能,并确保正确的焊接和安装流程。

    兼容性和支持


    Micro-Fit(3.0)垂直表面贴装夹子可以与Micro-Fit(3.0)插座系列43645配套使用,确保电气性能和机械强度。厂商提供详尽的技术支持文档和售后服务,帮助客户解决使用过程中遇到的各种问题。

    常见问题与解决方案


    - 问题:夹子在焊接过程中出现空洞现象。
    - 解决办法:检查焊接设备和工艺参数,必要时调整焊膏量和预热时间。
    - 问题:接触电阻偏高。
    - 解决办法:确认所有连接点的清洁度和镀层质量,避免污染或损坏。
    - 问题:夹子在自动化装配中脱落。
    - 解决办法:调整装配设备的压力设置,并确保正确安装方向。

    总结和推荐


    综上所述,Micro-Fit(3.0)垂直表面贴装夹子凭借其出色的性能和可靠的品质,在多个领域中展现出了卓越的应用价值。我们强烈推荐这款产品给寻求高效、可靠电路板连接解决方案的企业和个人。

436500622参数

参数
额定电流 8.5A
防护等级 -
排数 1
颜色 黑色
触头镀层 - 配接
类型 Header,Locking Ramp
间距-配接 3mm
触头镀层厚度 - 配接 380nm
针脚数 6pin
安装方式 贴片安装
应用等级 军用级,医疗级,电信级,通用级
零件状态 在售
包装方式 卷带包装

436500622厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

436500622数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 436500622 436500622数据手册

436500622封装设计

查看详情并下载
Symbol
Footprint
3D Model
