1722871303

厂牌: MOLEX
产品描述: Header,Latch Holder 3.5mm 1 3pin 12A 760nm 金 黑色 通孔安装
供应商型号: WM11716-ND
供应商: Digi-Key
标准整包数: 1

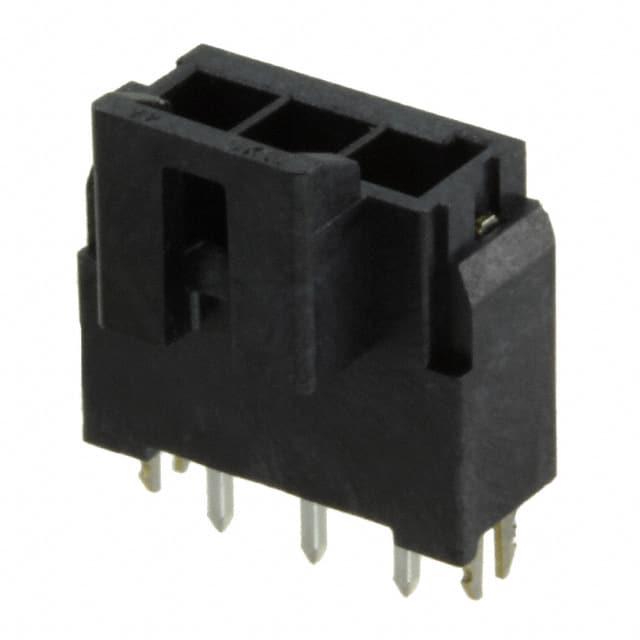

MOLEX 矩形连接器 - 针座 - 公插针 1722871303

1722871303概述

    Ultra-Fit Tangless Connector 系列产品技术手册

    1. 产品简介


    Ultra-Fit Tangless Connector 是一款专为电源连接器设计的高性能连接系统。它提供 3.50mm 的紧密间距,最高电流负载能力可达 14.0A,适用于各类消费类家电、电信网络设备、交通运输设备、照明系统、工业自动化设备以及医疗设备等多个应用领域。Ultra-Fit Tangless Connector 支持线到板连接,具备独特的设计选项,适用于灵活高效的组装应用。

    2. 技术参数


    - 电气参数:
    - 最大电压: 600V AC(RMS)或 DC
    - 最大电流: 14.0A
    - 最大接触电阻: 7 毫欧姆
    - 绝缘耐压: 1800 VAC
    - 最小绝缘电阻: 1000 兆欧姆
    - 机械参数:
    - 接触间距: 3.50mm
    - 接触插入力: 最大 14.7 N (3.3 lbf)
    - 接触保持力到外壳: 24.5N
    - 插入力到 PCB: 最大 35N
    - 对接力: 最大 4.5N
    - 拔出力: 7 毫欧姆
    - 使用寿命: 可承受最多 25 个循环,每个循环的对接速率最高为每分钟 10 次
    - 物理参数:
    - 壳体材料: 94 V-/Glow Wire 组合
    - 接触材料: 高铜合金
    - 表面处理: 镍上的锡全镀层
    - PCB 厚度: 标准 1.57mm
    - 工作温度范围: -40°C 到 +105°C

    3. 产品特点和优势


    - 多重机械键控和色彩编码选项: 允许同一电路使用多个连接器且几乎不会发生错配。色彩编码提供了正确的对接连接器的视觉指示,从而加快装配速度。
    - 密度更高的电路设计: 相比相似的电源连接器,Ultra-Fit Tangless Connector 在相同体积下能够提供更高密度的电路,有助于减小 PCB 尺寸,同时不影响电流承载能力。
    - 可选的终端位置保证 (TPA): 保证终端完全坐在外壳中,减少终端弹出的风险。即使主保持功能失效,也能保持终端位置。
    - 超低对接力终端: 减少了操作者的疲劳,并改善了高电路应用的装配合规性。
    - 正锁结构带防挂设计: 确保对接连接器组件不会意外脱离,提供可听的“咔嗒”声以确认连接。保护卡扣免受因电线拖拽造成的损坏。
    - 全隔离终端: 在处理和对接过程中保护对接器和插孔终端免受潜在损害。
    - 终端接口具有六个独立的接触点 (分箱式终端设计): 提供冗余的次级电流路径,确保长期性能和可靠性。

    4. 应用案例和使用建议


    - 家用电器: 如洗衣机和冰箱等,可以提高安全性,确保长期可靠运行。
    - 电信/网络设备: 用于集线器和服务器中,确保稳定的电源供应。
    - 运输设备: 在娱乐系统和车内内饰中使用,提供可靠且紧凑的连接解决方案。
    - 照明: 如灯具和灯球,在复杂环境下仍能提供稳定的电源传输。
    使用建议:在选择合适的连接器时,建议根据具体的应用需求来选择合适的型号,考虑安装位置、环境条件等因素,以确保最佳的性能和耐用性。

    5. 兼容性和支持


    Ultra-Fit Tangless Connector 系列与多种连接器兼容,例如:
    - 172258 系列
    - 172298 系列
    这些连接器在设计时考虑到了与相关设备的兼容性。同时,制造商还提供了详尽的技术文档和支持服务,帮助用户进行组装和维护。

    6. 常见问题与解决方案


    - Q: 连接器在多次使用后出现接触不良现象。
    - A: 检查连接器是否正确安装,确保终端位置正常。如果仍然存在接触不良的情况,考虑更换新的连接器或进行清洁处理。
    - Q: 如何防止终端在使用过程中弹出?
    - A: 为了确保终端固定不动,建议使用带有 TPA 的版本。这将确保终端完全插入到位并防止因震动或其他因素导致的松动。

    7. 总结和推荐


    综上所述,Ultra-Fit Tangless Connector 系列是一款在设计、性能及可靠性方面均表现优异的产品。它在电力传输、机械强度和环境适应性方面都有着卓越的表现。特别是其高密度设计、低接触力以及可靠的锁定机制使其成为在高要求应用中不可或缺的组成部分。因此,强烈推荐使用 Ultra-Fit Tangless Connector 系列产品,尤其是在需要紧凑、高效连接解决方案的环境中。

1722871303参数

参数
类型 Header,Latch Holder
触头镀层厚度 - 配接 760nm
颜色 黑色
间距-配接 3.5mm
防护等级 -
针脚数 3pin
排数 1
额定电流 12A
触头镀层 - 配接
安装方式 通孔安装
应用等级 军用级,医疗级,工业级,汽车级,照明级,电信级,通用级
零件状态 在售
包装方式 散装,托盘

1722871303厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

1722871303数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 1722871303 1722871303数据手册

1722871303封装设计

查看详情并下载
Symbol
Footprint
3D Model
