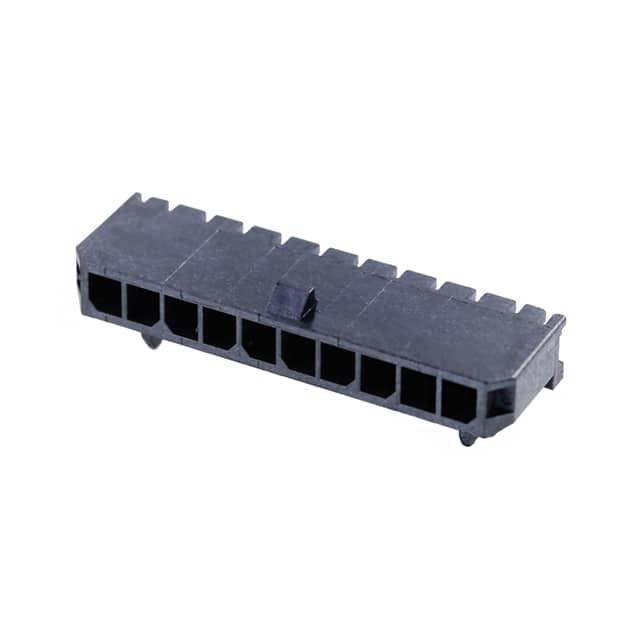

436501002

厂牌: MOLEX
产品描述: Header,Locking Ramp 3mm 1 10pin 8.5A 760nm 金 黑色 通孔安装 9.9mm(高度)
供应商型号: Q-436501002
供应商: 期货订购
标准整包数: 1071
MOLEX 矩形连接器 - 针座 - 公插针 436501002

436501002概述

    电子元器件产品技术手册概述

    1. 产品简介


    本产品是一款Micro Fit(3.0)系列的直角通孔单排插座,主要用于电路板连接应用。这些插座具有高可靠性及紧凑的设计,适用于消费电子、工业控制和通信等领域。

    2. 技术参数


    - 尺寸:长度4.32 mm(±0.08),宽度为9.90 mm,高度为17.56 mm
    - 公差:整体尺寸公差±0.05,具体尺寸根据电路配置有所不同
    - 材料:外壳由液态结晶聚合物(LCP)制成,终端采用黄铜合金
    - 表面处理:多种可选表面处理工艺,如重熔磨光锡、选择性金和磨光锡等
    - 电路数:支持4到12个电路
    - 推荐PCB厚度:1.57 mm(0.062 in)
    - 工作环境:符合CLASS 'B'的外观要求(PS-45499-002标准)

    3. 产品特点和优势


    此Micro Fit插座具备以下特点:
    - 高可靠性:精密制造确保每次插拔都能保持良好的电接触。
    - 紧凑设计:适配多种电路配置,节省空间,提高电路板的集成度。
    - 多功能性:提供多种表面处理选项以适应不同应用需求。
    - 易于安装:推荐的PCB布局指导便于快速安装。

    4. 应用案例和使用建议


    - 应用案例:广泛应用于智能手机、平板电脑及其他便携式电子设备中的连接器,保证信号传输的稳定性和可靠性。
    - 使用建议:插座必须放置在距离PCB边缘不超过10.16 mm的位置以避免与底座干扰。推荐使用正确的表面处理方式来增强长期可靠性。

    5. 兼容性和支持


    - 兼容性:可与Micro Fit(3.0)系列接头配合使用,实现稳定可靠的连接。
    - 支持服务:制造商提供全面的技术支持,包括装配指南和质量检测服务。

    6. 常见问题与解决方案


    - 问题1:插拔时手感不稳定。
    - 解决方案:检查插座是否正确放置并确认表面处理层是否完好。
    - 问题2:插座使用寿命较短。
    - 解决方案:考虑更换为更适合的工作环境的表面处理方式。

    7. 总结和推荐


    综上所述,这款Micro Fit(3.0)系列插座凭借其高可靠性和多功能性,在多个应用领域表现出色。对于追求高效连接解决方案的应用场合,强烈推荐使用该产品。

436501002参数

参数
触头镀层 - 配接
额定电流 8.5A
排数 1
防护等级 -
触头镀层厚度 - 配接 760nm
间距-配接 3mm
颜色 黑色
针脚数 10pin
类型 Header,Locking Ramp
长*宽*高 9.9mm(高度)
安装方式 通孔安装
应用等级 军用级,医疗级,电信级,通用级
零件状态 在售
包装方式 托盘
