430451823

厂牌: MOLEX
产品描述: Header,Locking Ramp 3mm 2 18pin 8A 760nm 金 黑色 通孔安装
供应商型号: Q-430451823
供应商: 期货订购
标准整包数: 720

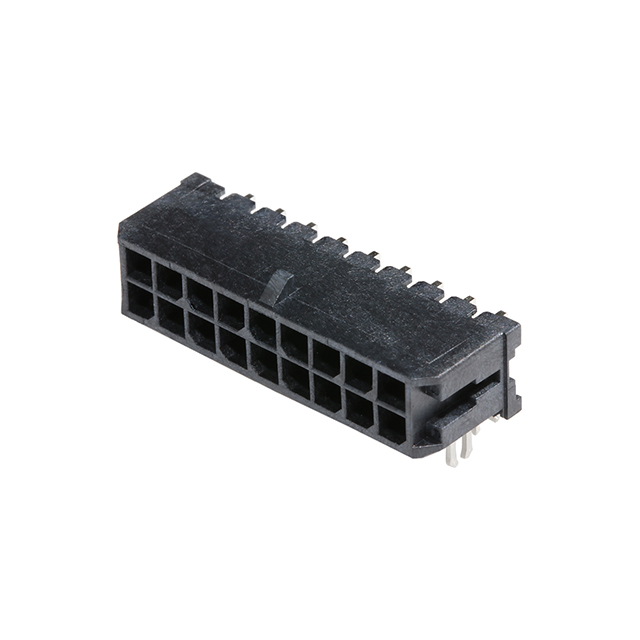

MOLEX 矩形连接器 - 针座 - 公插针 430451823

430451823概述

    MICRO-FIT DUAL ROW CONNECTORS:综合技术手册

    产品简介


    Micro-Fit双排连接器是适用于电线对板及电线对电线连接系统的精密连接器,采用了3.00毫米(0.118英寸)中心线距设计。该系列产品主要包含插头、插座和终端部件,广泛应用于汽车、电信、医疗设备等领域。

    技术参数


    | 产品系列 | 安规认证电压 (VAC RMS 或 DC) | 安规认证电流 (单电路) (安培) |
    |
    | 43020 | 350 | 5 |
    | 43025 | 600 | 8 |
    | 172952 | 600 | 5 |
    | 43045 | 600 | 8 |
    | 44914 | 600 | 8 |

    产品特点和优势


    1. 电气特性: Micro-Fit双排连接器采用18至30 AWG的绞合线,可通过镀锡或镀金工艺进行压接。
    2. 机械特性: 连接器的接触电阻低,额定最大接触电阻为10毫欧姆,初始接触电阻为5毫欧姆。具备优秀的耐温性,能在-40°C至+105°C范围内稳定工作。
    3. 环保特性: 符合UL、CSA和IEC 61984认证要求,安全可靠。

    应用案例和使用建议


    Micro-Fit双排连接器适用于多种场景,例如车载电子系统、通信设备及医疗器械。在实际应用中,为了确保连接器性能,需注意以下几点:
    - 确保所用线缆直径与连接器匹配,以保证接触电阻处于较低水平。
    - 使用指定测试夹具进行质量检查,避免未授权设备对连接器造成损害。
    - 在波峰焊接和回流焊接过程中控制温度和时间,确保焊点良好。

    兼容性和支持


    Micro-Fit双排连接器与同系列其他组件完全兼容。制造商提供详细的使用说明和技术支持,用户可联系Molex获取更多帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 检查连接器与线缆压接情况是否正确;如需要,重新进行压接。 |
    | 插拔力过大 | 检查压接工具是否符合标准,必要时更换工具。 |
    | 高温环境中接触不良 | 检查连接器是否出现热老化现象,必要时更换新的连接器。 |

    总结和推荐


    综上所述,Micro-Fit双排连接器具有出色的电气和机械特性,适用范围广且安全可靠,尤其适合复杂多变的工作环境。对于那些需要高可靠性连接器的应用场合,如汽车和医疗行业,它是一个理想的选择。强烈推荐这一系列产品,尤其是针对追求高性能和高品质连接解决方案的用户。

430451823参数

参数
类型 Header,Locking Ramp
触头镀层 - 配接
触头镀层厚度 - 配接 760nm
间距-配接 3mm
颜色 黑色
防护等级 -
针脚数 18pin
排数 2
额定电流 8A
安装方式 通孔安装
应用等级 军用级,医疗级,电信级,通用级
零件状态 在售
包装方式 托盘

430451823厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

430451823数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 430451823 430451823数据手册

430451823封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
720+ ¥ 19.8127
库存: 72000
起订量: 720 增量: 720
交货地:
最小起订量为:720
合计: ¥ 14265.14
直接购买
加入购物车
