5041940570

厂牌: MOLEX
产品描述: 5pin 1.25mm 1 Header,Latch Lock 1.5A 1μm 锡 贴片安装 9.5mm(长度)*3.9mm(高度)
供应商型号: 5041940570
供应商: 云汉优选
标准整包数: 1

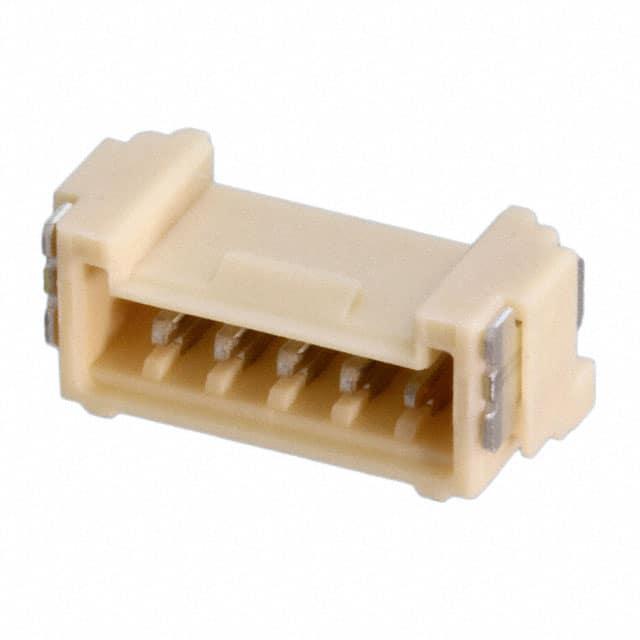

MOLEX 矩形连接器 - 针座 - 公插针 5041940570

5041940570概述

    Micro-Lock 1.25mm Pitch SMT Wire-to-Board System:技术手册解析

    1. 产品简介


    Micro-Lock 1.25mm Pitch SMT Wire-to-Board系统是一种为高密度封装设计的电连接器。该系统具有小尺寸、高电流承载能力以及多样化的接口配置,适用于各种行业。该系统提供了单行和双行两种布局形式,以及直插和弯角两种安装方式,非常适合空间有限的应用场合。

    2. 技术参数


    - 额定电压: 50V AC/DC
    - 最大电流: 1.5A
    - 接触电阻: 最大20毫欧姆
    - 绝缘耐压: 500V AC持续一分钟
    - 绝缘电阻: 最小100兆欧姆
    - 耐用性: 最低30个循环
    - 操作温度范围: -40°C至+85°C
    - 端子材料: 铜合金,锡镀层
    - 端口/接头材料: PBT(聚对苯二甲酸丁二醇酯)
    - 接头引脚材料: 黄铜,锡镀层
    - 认证: RoHS合规,无卤素材料

    3. 产品特点和优势


    Micro-Lock 1.25mm系统采用了独特的双重锁定点设计,确保可靠的接触和锁紧力,同时提供直观的“咔嗒”声确认。该系统的紧凑设计和较低插入力使其易于操作且成本效益高,特别是在使用锡镀层时。此外,它还具备防止引脚损坏的功能,即使是角度对接也能保证连接的安全性。这些特点使得Micro-Lock 1.25mm系统在消费电子、网络通信、数据通讯、游戏机及医疗设备等多个领域具有广泛的应用前景。

    4. 应用案例和使用建议


    Micro-Lock 1.25mm系统被广泛应用于LED电视、家庭音响设备、路由器、打印机、医学成像设备等产品中。对于需要节省空间且要求高可靠性连接的应用场合尤为适合。为了提高使用寿命,建议定期检查连接部位的状态,避免过度磨损。在组装过程中应注意保持正确的对接角度,以减少潜在的物理损伤。

    5. 兼容性和支持


    该产品系列包括多种不同类型的连接器、线束和接头,如单排、双排、垂直和弯角型,这为其与其他电子元器件或设备之间的集成提供了极大的灵活性。制造商提供相应的技术支持和服务保障,以帮助客户顺利部署该系统。

    6. 常见问题与解决方案


    - Q: 插拔过程中发出异响或不顺畅?
    - A: 确保按照制造商指示正确安装并检查是否有任何残留物质阻碍正常操作。
    - Q: 连接器在高温下工作是否安全?
    - A: 得益于低卤素材料的采用,该产品能够在规定的-40°C到+85°C温度范围内稳定运行。

    7. 总结和推荐


    Micro-Lock 1.25mm系统凭借其小巧轻便、高可靠性及多功能特性,在众多行业得到广泛应用。如果您正在寻找一个能有效节省空间、提升效率且具有较高性价比的解决方案,那么Micro-Lock 1.25mm系统将是您的理想选择。

5041940570参数

参数
针脚数 5pin
间距-配接 1.25mm
排数 1
排距 -
触头镀层厚度 - 配接 1μm
额定电流 1.5A
类型 Header,Latch Lock
触头镀层 - 配接
颜色 -
防护等级 -
长*宽*高 9.5mm(长度)*3.9mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

5041940570厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

5041940570数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 5041940570 5041940570数据手册

5041940570封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4.2256
2+ ¥ 4.0144
库存: 4
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 4.22
