702871280

厂牌: MOLEX
产品描述: Breakaway,Header,Push-Pull 2.54mm 2 74pin 3A 760nm 金 黑色 通孔安装 93.98mm(长度)*5.08mm(高度)
供应商型号:
供应商:
标准整包数: 0

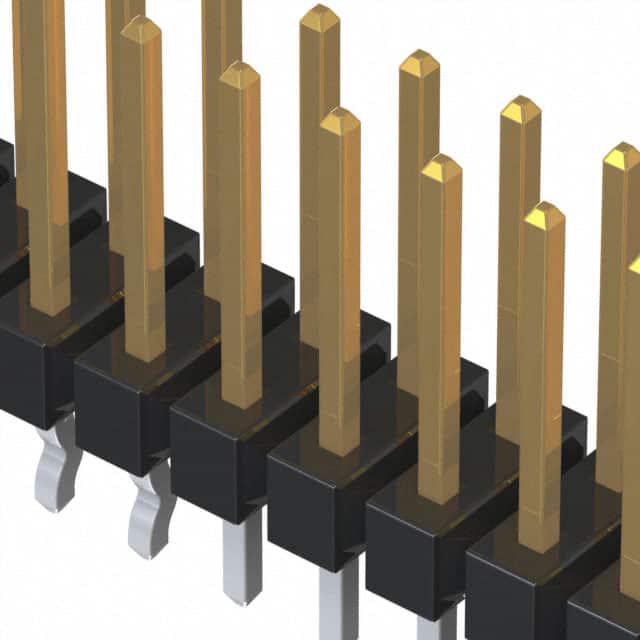

MOLEX 矩形连接器 - 针座 - 公插针 702871280

702871280概述


    产品简介


    本产品是一款高性能的销售装配件(Sales Assembly),特别适用于高温环境。产品采用双排设计,针脚为0.025英寸方形,针脚间距为0.100英寸,并配备有加固针脚。其材料主要由玻璃填充液晶聚合物(GLCP)制成,颜色为黑色,具有出色的耐热性和机械强度。针脚材质为铜合金,表面处理为镀锡或镀金,确保了长期的电连接可靠性。

    技术参数


    1. 基本规格:双排针脚结构,每针脚间距0.100英寸,适用于高温环境。
    2. 尺寸规格:从4个电路到100个电路不等,尺寸范围从5.08毫米至127.00毫米。
    3. 材料:主体材料为玻璃填充液晶聚合物(UL94V-0),黑色;针脚材料为铜合金,表面处理包括镀锡或镀金。
    4. 厚度规格:镀层厚度有严格要求,例如锡镀层最小厚度为0.00381毫米([.000150]),金镀层最小厚度为0.00038毫米([.000015])。
    5. 包装信息:零件将按PK-70873-0353规格进行包装。
    6. 安装要求:针必须符合焊点可焊性标准SMES-152,但允许在带状引脚表面出现一定的空隙。
    7. 认证信息:零件需符合COSMETIC SPECIFICATION PS-45499-002中Class B的要求。

    产品特点和优势


    1. 耐高温设计:专为高温环境下的应用而设计,能够稳定工作在较高温度环境中。
    2. 双排针脚结构:提供更高的电路密度和稳定性,适合复杂的电路连接需求。
    3. 加固针脚:提高针脚在电路板上的稳定性,避免松动。
    4. 镀锡或镀金选择:不同的镀层选择(锡或金),以满足不同应用场景的需要,如提高电连接的可靠性和防腐蚀能力。
    5. 紧凑型设计:通过优化的电路布局和针脚间距设计,实现更小的空间占用和更高的集成度。

    应用案例和使用建议


    应用案例
    该产品广泛应用于汽车电子、航空航天、工业自动化等领域,尤其是在高温环境下,对连接器的要求较高。例如,在汽车引擎控制单元(ECU)中,需要一个能承受高温且具有良好可靠性的连接器来保证信号传输的稳定性。
    使用建议
    - 电路布局:在进行电路布局时,需要考虑散热问题,确保连接器周围有足够的空间用于散热。
    - 焊接操作:在进行焊接操作时,需要确保焊接温度和时间适中,避免过高的温度导致连接器损坏。
    - 定期检查:在使用过程中,建议定期检查连接器的连接情况,确保其良好的电气连接状态。

    兼容性和支持


    产品设计时已考虑到与多种标准PCB板材的兼容性。同时,制造商提供了详细的安装指导和售后服务支持,确保客户能够顺利地将该产品集成到现有的系统中。

    常见问题与解决方案


    1. 问题:连接器在焊接后出现了虚焊现象。
    - 解决方案:重新检查焊接温度和时间设置,确保焊接工艺符合要求。可以考虑更换焊接工具,以获得更好的焊接效果。

    2. 问题:连接器针脚在电路板上显得松动。
    - 解决方案:确认安装过程中的针脚位置是否正确,检查针脚是否有损伤。必要时,可以考虑使用加固装置来增强针脚的稳定性。

    总结和推荐


    总体来说,这款高可靠性销售装配件非常适合于在高温环境下的复杂电路应用中使用。它不仅具有优异的耐热性能,还拥有稳定的机械结构和可靠的电气连接能力。对于寻求在恶劣环境中保持高度稳定性的工程师和采购人员而言,这是一款值得信赖的选择。综上所述,我强烈推荐这款产品。

702871280参数

参数
类型 Breakaway,Header,Push-Pull
间距-配接 2.54mm
针脚数 74pin
触头镀层 - 配接
防护等级 -
触头镀层厚度 - 配接 760nm
排数 2
颜色 黑色
额定电流 3A
长*宽*高 93.98mm(长度)*5.08mm(高度)
安装方式 通孔安装
应用等级 医疗级,汽车级,照明级,电信级,通用级
零件状态 在售
包装方式 散装

702871280厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

702871280数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 702871280 702871280数据手册
