0475500001

厂牌: MOLEX
产品描述: Molex Micro SIM卡槽, 内存卡槽, 6针, 2.54mm节距, 公插
供应商型号: WM11168TR-ND
供应商: Digi-Key
标准整包数: 18000

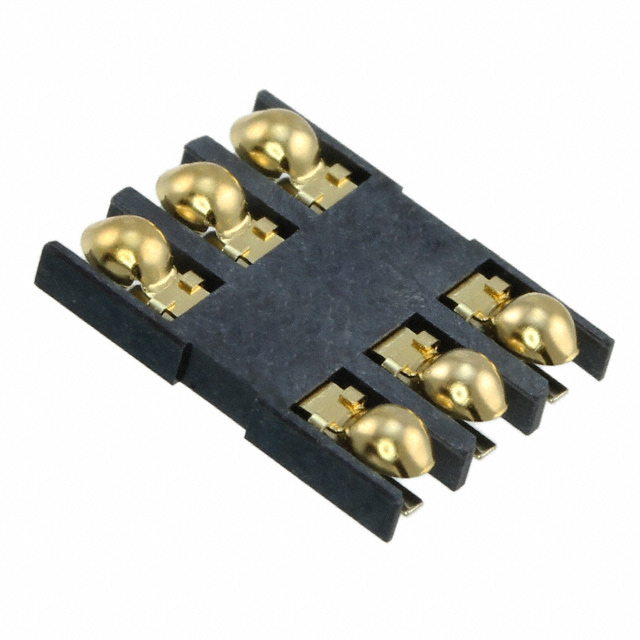

MOLEX 存储器连接器 - PC 卡插槽 0475500001

0475500001概述

    SIM卡连接器技术手册:产品概述与应用指南

    1. 产品简介


    SIM卡连接器是一种专为智能手机和平板电脑设计的电子元器件。它们主要用于安全存储和处理用户身份信息,并确保移动设备能够与网络进行有效通信。SIM卡连接器广泛应用于智能手机、平板电脑(Tablet PCs)以及具有较大屏幕尺寸的手机(Phablets)。此外,任何需要使用SIM卡的移动设备都可采用此类连接器,例如部分笔记本电脑和智能穿戴设备。

    2. 技术参数


    本SIM卡连接器具备多种规格型号,可以满足不同高度需求的应用场景。产品型号和技术参数如下:
    | 订购编号 | 电路数 | 销售尾高度 (mm) | 壳体高度 (mm) | 接触高度 (mm) | 焊接点数量 |
    |
    | 47019-1501 | 6 | 0.05 | 1.50 | 0.75 | 6 |
    | 47019-2001 | 6 | 0.05 | 2.00 | 0.75 | 6 |
    | 47019-2401 | 6 | 0.05 | 2.40 | 0.75 | 6 |
    | 47535-0001 | 6 | 0.60 | 0.95 | 0.60 | 6 |
    | 47550-0001 | 6 | 0.70 | 1.30 | 0.70 | 6 |
    | 78545-0010 | 12 | 0.85 | 0.30 | 0.85 | 12 |
    | 151032-0001 | 8 | 0.40 | 0.35 | 0.40 | 8 |
    | 151059-0001 | 6 | 0.58 | 0.30 | 0.58 | 6 |
    电气特性方面,各型号连接器的最大电压分别为10V(47019、47535、151032)、15V DC(47019、47535、47550、78545),最大电流为0.5A/接触,低电平接触电阻为50毫欧(47019、47535、151032)和100毫欧初始(78545、151059)。绝缘电阻最低为500兆欧(47535)、1000兆欧(其他型号),耐压能力达到500V AC(1分钟)。

    3. 产品特点和优势


    - 高接触正常力:保证可靠的电气接触,提升系统整体稳定性。
    - 镀金接触端子:减少接触电阻,提高可靠性和耐用性。
    - 多选择的高度配置:可根据不同设备的需求调整安装高度。
    - SIM卡插拔顺畅:采用圆角设计,确保SIM卡在插入过程中不会刮伤。
    - 三轴定位设计(仅限47019系列):为移动设备的设计提供了更多灵活性。
    - 无卤素,无铅:符合环保标准,促进可持续发展。

    4. 应用案例和使用建议


    SIM卡连接器被广泛应用于各种智能设备中,如智能手机和平板电脑。根据制造商提供的数据,SIM卡连接器适用于包括iPhone、Samsung Galaxy系列在内的多个品牌设备。
    使用建议:
    - 在安装前请确认所选型号是否适合您的具体需求。
    - 注意检查连接器的接触面是否清洁,以避免因接触不良导致信号不佳。
    - 遵循正确的安装程序,避免过度弯曲或扭曲连接器,以免损坏内部结构。

    5. 兼容性和支持


    SIM卡连接器可与市面上大多数标准SIM卡相兼容,无需额外配件即可直接使用。Molex公司提供详尽的技术文档及客户支持服务,帮助用户解决使用过程中的任何疑问。

    6. 常见问题与解决方案


    - 问题:插拔SIM卡时感觉阻力过大
    解决方案:检查连接器是否有异物堵塞,定期清理灰尘和污垢。

    - 问题:设备识别不到SIM卡
    解决方案:确认SIM卡已正确插入且方向无误;尝试重启设备或更换一张已知可用的SIM卡测试。

    7. 总结和推荐


    总的来说,这款SIM卡连接器凭借其出色的可靠性、多功能性以及对环保标准的支持,在当前市场上拥有较强的竞争力。其灵活的设计使其成为众多高端移动设备的理想选择。强烈推荐使用这款SIM卡连接器来保障您的移动设备稳定高效运行。

0475500001参数

参数
卡类型 Micro SIM
安装特性 正常,标准-顶部
板上高度 1.3mm
针脚数 6pin
类型 Connector
长*宽*高 10mm*7.62mm*1.3mm
安装方式 标准安装,贴片安装,顶部安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装,袋装

0475500001厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0475500001数据手册

厂牌 PDF简要描述 下载
MOLEX 存储器连接器 - PC 卡插槽 MOLEX 0475500001 0475500001数据手册

0475500001封装设计

查看详情并下载
Symbol
Footprint
3D Model
